Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601AA7000 ( GRW12E )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601AA7000 ( GRW12E )

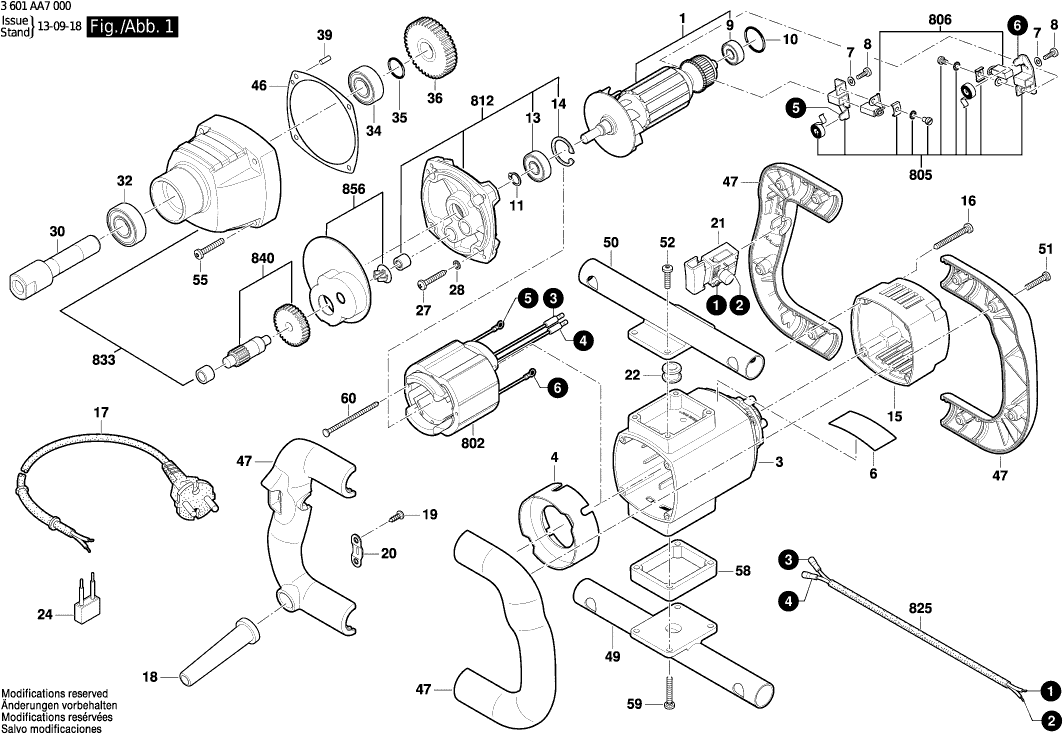

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 3601AA7000 ( GRW12E )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Anker
1 1604010B1U 148.65 179.87

Motorhuis
3 160510829T 26.84 32.48

Luchtgeleidingsring
4 1600591059 8.45 10.22

Typeplaat
6 1619PB1005 0.83 1.00

Verende Sluitring
7 3600150024 2.24 2.71

Schroefdrvoeringsschroef
8 3603435019 2.24 2.71

Groefkogellager
9 160090003D 7.58 9.17

O-ring
10 1600210247 1.70 2.06

Borgring
11 1600150016 0.83 1.00

Groefkogellager
13 3600905128 20.42 24.71

Borgring
14 3600119038 3.31 4.01

Kap
15 1600A001U1 10.73 12.98

Plaatschroef
16 1603490A01 1.18 1.43

Leid Voor Netaansluiting
17 3604460118 33.45 40.47

Doorvoerbuisje
18 3605703084 4.70 5.69

Plaatschroef
19 1603490A02 0.83 1.00

Snoerontlasting
20 1600A001U3 0.83 1.00

Schakelaar
21 1607000E7R 33.45 40.47

Leidingsgeleiding
22 1600703047 2.71 3.28

Ontstoringsfilter
24 3607328015 11.88 14.37

Plaatschroef
27 1603490A03 0.83 1.00

Afdichtschijf
28 1600A001U6 0.83 1.00

As
30 1600A001U7 29.75 36.00

Groefkogellager
32 160090003F 11.88 14.37

Groefkogellager
34 160090003G 10.73 12.98

Afstandsschijf
35 1600A001U8 0.83 1.00

Recht Tandwiel
36 1600A001U9 26.84 32.48

Paskerfstift
39 1600A001UB 0.83 1.00

Afdichtschijf
46 1600A001UC 7.58 9.17

Hendelplaat
47 1600A001UD 15.71 19.01

Slang
49 1600A001UF 26.84 32.48

Slang
50 1600A001UG 26.84 32.48

Kunststof Zelftapschroef
51 1600A001UP 0.83 1.00

Kunststof Zelftapschroef
52 1600A001UR 0.83 1.00

Lenskopschroef
55 1600A001UT 1.18 1.43

Tussenstuk
58 1600A001UL 10.73 12.98

Kunststof Zelftapschroef
59 1600A001US 1.18 1.43

Plaatschroef
60 1603490A04 1.18 1.43

Poolschoen
802 160422023S 81.47 98.58

Borstelhouder
805 1600A001UM 20.42 24.71

Koolborstelset
806 160701417A 23.75 28.74

Lagerdeksel
812 160580807R 60.65 73.39

Grendelschakelslot
825 1600A001U5 2.24 2.71

Transmissiehuis
833 160580626H 91.56 110.79

Geleidingssegment
840 1600A001UN 55.25 66.85

Deksel
856 1605500454 6.54 7.91
