Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601634703 (GSA1100PE)'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

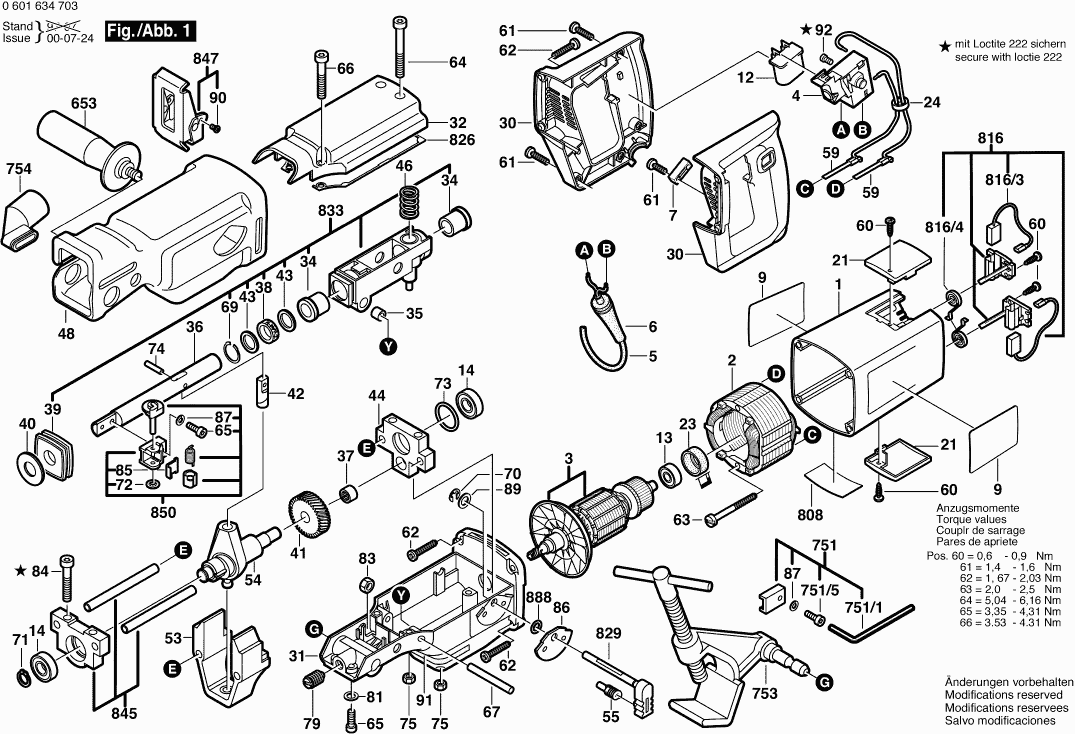

Tekeningen van de Bosch 0601634703 (GSA1100PE)
Onderdelen lijst van de Bosch 0601634703 (GSA1100PE)
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuis BLAUW | ||||
| 1 | 3605108590 | 11.94 | 14.45 | |
| Niet meer leverbaar, geen vervanging | ||||
| 2 | 2610908848 | |||
| ANKER 230V | ||||
| 3 | 2610908849 | 179.65 | 217.38 | |
| Niet meer leverbaar, geen vervanging | ||||
| 4 | 2607200209 | |||
| Leid Voor Netaansluiting EU 4,25m 2 x 1,0mm H07RN | ||||
| 5 | 3604460572 | 39.20 | 47.43 | |
| DOORVOERBUISJE | ||||
| 6 | 3600703508 | 2.40 | 2.90 | |
| LEIDINGHOUDER | ||||
| 7 | 2601035001 | 1.49 | 1.80 | |
| Firmaplaat | ||||
| 9 | 2610908850 | 2.87 | 3.47 | |
| Niet meer leverbaar, geen vervanging | ||||
| 12 | 1617328025 | |||
| KOGELLAGER | ||||
| 13 | 1619P01511 | 6.73 | 8.14 | |
| GROEFKOGELLAGER | ||||
| 14 | 1900905161 | 21.30 | 25.77 | |
| Borsteldeksel | ||||
| 21 | 3605500601 | 2.87 | 3.47 | |
| Niet meer leverbaar, geen vervanging | ||||
| 23 | 3600206501 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 24 | 2610993583 | |||
| HANDGREEP | ||||
| 30 | 3605133532 | 6.53 | 7.90 | |
| TRANSMISSIEHUIS | ||||
| 31 | 2610908886 | 50.23 | 60.78 | |
| Carterdeksel | ||||
| 32 | 2610994423 | 17.22 | 20.84 | |
| Lagerbus | ||||
| 34 | 2610908695 | 3.48 | 4.21 | |
| LAGERBUS | ||||
| 35 | 2610908696 | 5.27 | 6.38 | |
| SCHUIFSTANG | ||||
| 36 | 2610994483 | 37.50 | 45.38 | |
| LAGERSCHAAL | ||||
| 37 | 2610908698 | 7.46 | 9.03 | |
| Pompelement | ||||
| 38 | 2610908699 | 2.00 | 2.42 | |
| Afdichtschijf | ||||
| 39 | 2610908800 | 4.84 | 5.86 | |
| VEILIGHEIDSSCHERM | ||||
| 40 | 2610908801 | 2.52 | 3.05 | |
| Tandwiel | ||||
| 41 | 2610908802 | 12.82 | 15.51 | |
| Niet meer leverbaar, geen vervanging | ||||
| 42 | 2610908803 | |||
| VEILIGHEIDSSCHERM | ||||
| 43 | 2610908804 | 2.40 | 2.90 | |
| LAGERBRUG | ||||
| 44 | 2610908805 | 11.65 | 14.10 | |
| DRUKVEER | ||||
| 46 | 2610908807 | 2.18 | 2.64 | |
| Niet meer leverbaar, geen vervanging | ||||
| 48 | 2610908871 | |||
| Contragewicht | ||||
| 53 | 2610908814 | 11.94 | 14.45 | |
| TUIMELSCHIJF | ||||
| 54 | 2610991390 | 100.27 | 121.33 | |
| ARRETEERKAP | ||||
| 55 | 2600590006 | 1.49 | 1.80 | |
| PLATTE STEKKER | ||||
| 59 | 1604477005 | 2.18 | 2.64 | |
| TORX-LENSKOPSCHROEF | ||||
| 60 | 2603490017 | 2.08 | 2.52 | |
| PLAATSCHROEF | ||||
| 61 | 2912401020 | 1.90 | 2.30 | |
| PLAATSCHROEF | ||||
| 62 | 2910611029 | 2.18 | 2.64 | |
| PLAATSCHROEF | ||||
| 63 | 1613435009 | 1.49 | 1.80 | |
| Inbusbout DIN 912-M5x55-12.9 | ||||
| 64 | 2910401176 | 1.24 | 1.50 | |
| SCHROEFDRVOERINGSSCHROEF | ||||
| 65 | 3603410505 | 1.32 | 1.60 | |
| INBUSBOUT | ||||
| 66 | 2910141170 | 2.40 | 2.90 | |
| Cilindrische Pen DIN 6325-6m6x60 | ||||
| 67 | 2917530163 | 0.83 | 1.00 | |
| Bevestigingsbout | ||||
| 69 | 2610908818 | 2.00 | 2.42 | |
| BORGRING | ||||
| 70 | 3600149500 | 2.40 | 2.90 | |
| BORGRING | ||||
| 71 | 2610908867 | 2.18 | 2.64 | |
| BORGRING | ||||
| 72 | 2610908819 | 2.18 | 2.64 | |
| O-RING | ||||
| 73 | 2610908820 | 1.00 | 1.21 | |
| CILINDRISCHE PEN | ||||
| 74 | 2917530079 | 1.00 | 1.21 | |
| ZESKANT MOER | ||||
| 75 | 2915011062 | 1.00 | 1.21 | |
| SCHACHTSCHROEF | ||||
| 79 | 2610908870 | 11.65 | 14.10 | |
| ONDERLEGSCHIJF | ||||
| 81 | 2916011011 | 1.49 | 1.80 | |
| ZESKANT MOER | ||||
| 83 | 2915011009 | 2.40 | 2.90 | |
| INBUSBOUT | ||||
| 84 | 2610990042 | 2.18 | 2.64 | |
| SCHOTELSCHIJF | ||||
| 85 | 2610909343 | 5.96 | 7.21 | |
| ISOLATOR | ||||
| 86 | 2610911031 | 2.18 | 2.64 | |
| VEERRING | ||||
| 87 | 2916683006 | 1.49 | 1.80 | |
| WIG TEGEN WEGROLLEN | ||||
| 89 | 2610990026 | 2.18 | 2.64 | |
| Schroef | ||||
| 90 | 2610991396 | 0.83 | 1.00 | |
| AFDICHTSTRIP | ||||
| 91 | 2610993597 | 2.18 | 2.64 | |
| CILINDERKOPSCHROEF | ||||
| 92 | 2603410001 | 1.49 | 1.80 | |
| Extra Handgreep M8x20 MM ZWART | ||||
| 653 | 3602025500 | 16.79 | 20.32 | |
| Meshouder | ||||
| 751 | 2610908852 | 21.73 | 26.29 | |
| HAAKSE SCHROEVENDRAAIER | ||||
| 751/1 | 2607950004 | 1.49 | 1.80 | |
| INBUSBOUT | ||||
| 751/5 | 2910405154 | 1.00 | 1.21 | |
| Spanbeugel | ||||
| 753 | 1609203175 | 155.51 | 188.17 | |
| Vacuumadapter | ||||
| 754 | 2610990442 | 0.83 | 1.00 | |
| TYPEPLAAT | ||||
| 808 | 3601119595 | 3.44 | 4.16 | |
| Borstelhouder | ||||
| 816 | 3604336506 | 21.30 | 25.77 | |
| KOOLBORSTELSET | ||||
| 816/3 | 2610007957 | 10.90 | 13.19 | |
| Niet meer leverbaar, geen vervanging | ||||
| 816/4 | 3604652501 | |||
| AFDICHTPLAAT | ||||
| 826 | 2610908688 | 17.60 | 21.30 | |
| RESERVEDEELSET | ||||
| 829 | 2610992459 | 11.65 | 14.10 | |
| LAGERHUIS | ||||
| 833 | 2610991391 | 50.23 | 60.78 | |
| LAGERBRUG | ||||
| 845 | 2610908863 | 45.52 | 55.08 | |
| Niet meer leverbaar, geen vervanging | ||||
| 847 | 2610919523 | |||
| MESHOUDER | ||||
| 850 | 2610908866 | 33.33 | 40.33 | |
| RESERVEDEELSET | ||||
| 888 | 2610992462 | 2.18 | 2.64 | |
