Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601AA1020 ( GSB1300 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601AA1020 ( GSB1300 )

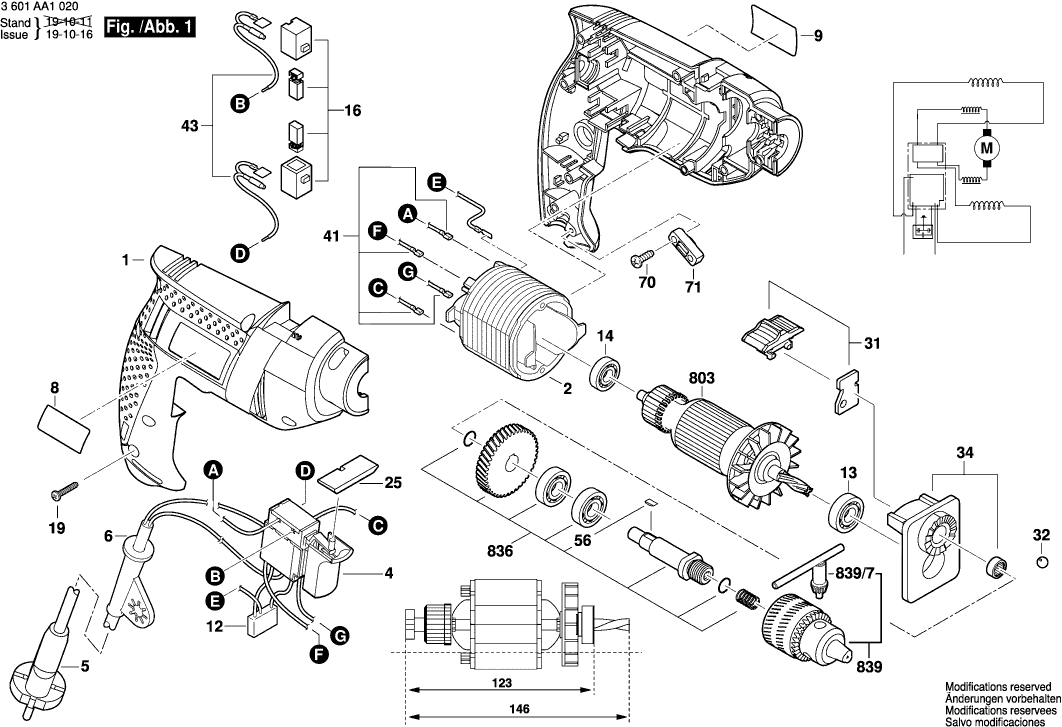

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 3601AA1020 ( GSB1300 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Apparatuurhuis
1 1619PB4746 12.41 15.02

Poolschoen
2 1619PA0678 15.71 19.01

Aan/uit-schakelaar
4 1619PA0679 15.71 19.01

Leid Voor Netaansluiting
5 1619PA2001 7.58 9.17

Doorvoerbuisje Ø 9 mm
6 1619PB2058 0.83 1.00

Typeplaat
8 1619PA8446 1.94 2.35

Firmaplaat
9 1619PA8161 0.83 1.00

Ontstoringscondensator
12 1619PA0702 5.83 7.05

Groefkogellager
13 1619PA0681 4.70 5.69

Groefkogellager
14 1619PA0680 2.71 3.28

Koolborstelset
16 1619PA1407 5.83 7.05

Torx-lenskopschroef
19 1619PA0683 0.83 1.00

Hendel
25 1619PA0684 1.70 2.06

Overschakelaar
31 1619PA0701 1.94 2.35

Kogel
32 F000615033 0.83 1.00

Lagerbrug
34 1619PA0685 8.45 10.22

Elektrische Leiding
41 1619PA6599 1.70 2.06

Ontstoringselement
43 1619PA0703 4.70 5.69

Schijfspie
56 1619PA0690 0.83 1.00

Plaatschroef
70 F000616083 0.83 1.00

Klembevestiging
71 F000616084 0.83 1.00

Extra Handgreep Ø43 MM ZWART
651 1612025031 9.53 11.53

Extra Handgreep
651 1619PB4323 7.58 9.17

Diepteaanslag
698 2603001009 4.10 4.96

Anker
803 1619PA0697 26.84 32.48

Boorspil
836 1619PA1858 15.71 19.01

Tandkransboorhouder
839 1619PA1689 26.84 32.48

Boorhoudersleutel
839/7 1619PA0694 4.70 5.69
