Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601195703 ( GSB18RE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0601195703 ( GSB18RE )

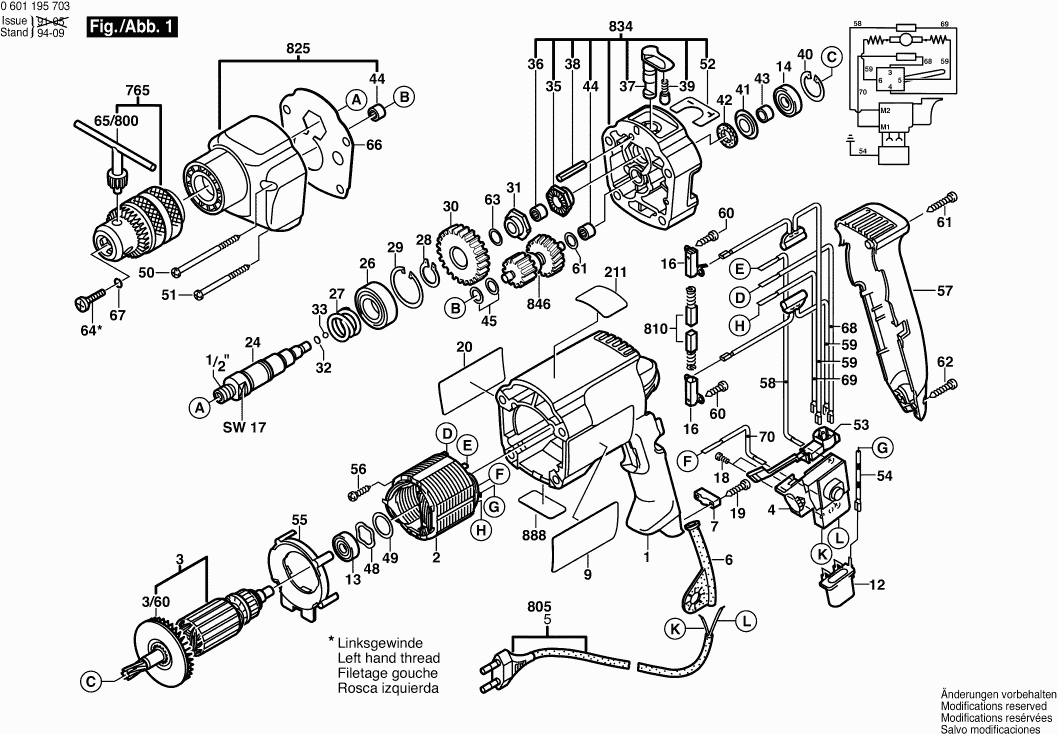

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 0601195703 ( GSB18RE )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Motorhuis
1 2605104309 20.42 24.71

Poolschoen
2 2604220429 20.42 24.71

Niet meer leverbaar, geen vervanging
3 2604010739

Ventilator
3/60 2606610029 1.94 2.35

Niet meer leverbaar, geen vervanging
4 2607200209

Doorvoerbuisje
6 2600707059 2.24 2.71

Doorvoerbuisje
6 2600707060 1.94 2.35

Doorvoerbuisje
6 2600707061 1.94 2.35

Leidinghouder
7 2601035001 1.18 1.43

Zelfklevende Plaat ZONZIJDE
9 2601110937 1.70 2.06

Niet meer leverbaar, geen vervanging
12 2607329114

Groefkogellager
13 1900905018 13.93 16.86

Groefkogellager
14 2600905039 9.53 11.53

Borstelhouder
16 2604337003 1.70 2.06

Cilinderkopschroef
18 2603410001 1.18 1.43

Torx-lenskopschroef
19 2603490022 0.83 1.00

Zelfklevende Plaat SCHADUWZIJDE
20 2601110984 1.94 2.35

Groefkogellager
26 1900905163 8.45 10.22

Drukveer
27 2604616002 1.18 1.43

Borgring
28 2916650008 1.18 1.43

Borgring
29 2916660014 1.18 1.43

Recht Tandwiel Z=39
30 2606317053 13.93 16.86

Grendelschijf
31 2600190052 5.33 6.45

Afstandsschijf
32 2600000012 0.83 1.00

Afstandsschijf
32 2600000014 0.83 1.00

Kogel
33 1903230010 0.83 1.00

Grendelschijf
35 2600190057 10.73 12.98

Naaldhuls
36 2600917003 2.24 2.71

Draaiknop
37 2602026017 5.83 7.05

Spanstift
38 2917780105 0.83 1.00

Arreteerkap
39 2600590006 1.18 1.43

Borgring
40 2916660008 1.70 2.06

Schotelschijf
41 2600500002 1.18 1.43

Viltring
42 2600108077 1.18 1.43

Stekerbus
43 2600400008 1.18 1.43

Naaldhuls
44 2600914010 2.24 2.71

Compensatieschijf
45 2600100607 1.18 1.43

Compensatieschijf
48 2600150004 1.70 2.06

Afstandsschijf
49 2600101027 1.18 1.43

Afstandsschijf
49 2600101667 1.18 1.43

Schroef
50 2603435034 1.18 1.43

Niet meer leverbaar, geen vervanging
51 2603435071

Zelfklevende Plaat BOREN/KLOPBOREN
52 2601110076 1.18 1.43

Schakelaar
53 2607200231 12.41 15.02

Aardleiding
54 2604448097 1.18 1.43

Afdekschijf
55 2601328033 2.71 3.28

Plaatschroef
56 2603435086 1.18 1.43

Carterdeksel
57 2605132049 5.83 7.05

Elektrische Leiding
58 2604448005 1.18 1.43

Ontstoringsfilter
59 2604465097 4.70 5.69

Torx-lenskopschroef
60 2603490017 1.70 2.06

Torx-lenskopschroef
61 2603490024 1.18 1.43

Compensatieschijf
63 2600101616 2.24 2.71

Compensatieschijf
63 2600101617 1.18 1.43

Niet meer leverbaar, geen vervanging
64 2603421208

Boorhoudersleutel
65/800 2607950007 5.33 6.45

Platte Pakkingsring
66 2601073012 0.83 1.00

Snapring
67 2604601004 1.18 1.43

Verbindingsleiding
68 2604448074 1.70 2.06

Verbindingskabel
69 2604448100 0.83 1.00

Verbindingskabel
70 2604448146 1.18 1.43

Ontstoringsfilter
85 2604465086 4.70 5.69

Extra Handgreep Ø43 MM ZWART
753 1612025031 9.53 11.53

Extra Handgreep
753 1619PB4323 7.58 9.17

Zeskant moer
753/20 2915011007 0.83 1.00

Vleugelschroef
753/30 1613480007 1.18 1.43

Spanplaat M6
753/50 2608040014 2.24 2.71

Vleugelschroef
753/60 1613480008 1.18 1.43

Niet meer leverbaar, geen vervanging
754 1613001005

Boorklauw
765 1608571069 20.42 24.71

Leid Voor Netaansluiting
805 1607000385 11.88 14.37

Koolborstelset
810 2604321905 8.45 10.22

Niet meer leverbaar, geen vervanging
825 2605806993

Tussenflens
834 2605700936 49.56 59.97

Tandas
846 2606309911 15.71 19.01

Typeplaat
888 160111A3H3 1.94 2.35
