Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601JH5100 ( GSB18V-50 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601JH5100 ( GSB18V-50 )

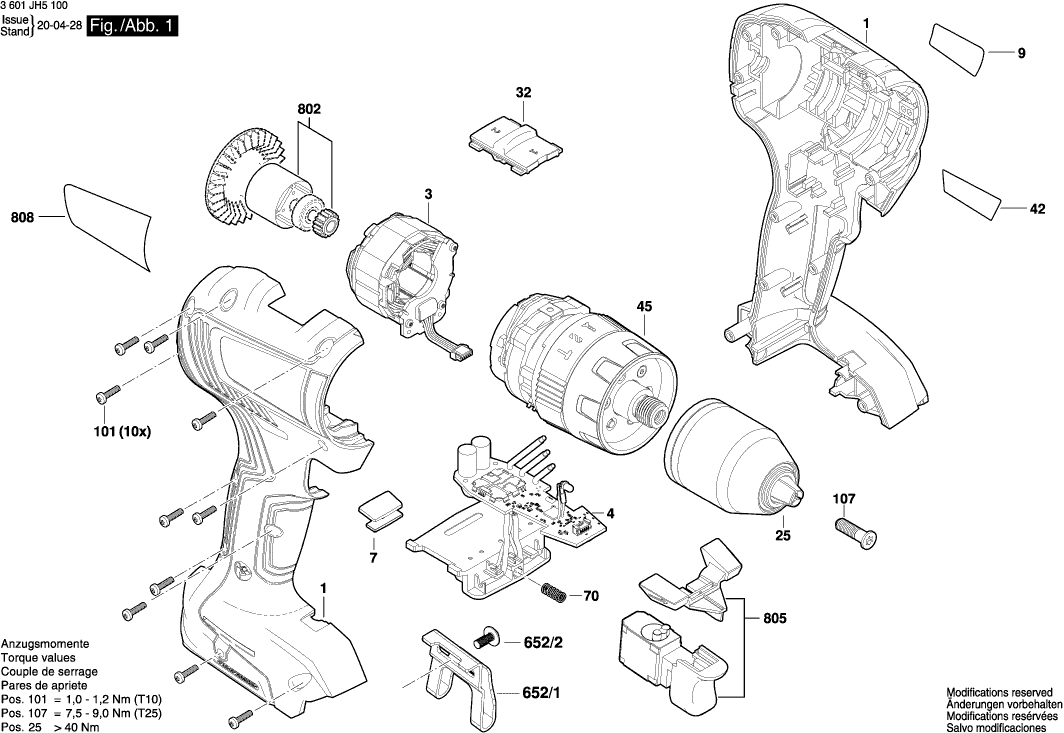

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 3601JH5100 ( GSB18V-50 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Behuizing
1 16058065S4 15.71 19.01

Stator
3 1600A016YW 18.19 22.01

Toerentalregelaar
4 16072335FX 44.82 54.23

Lens
7 2609100858 1.18 1.43

Firmaplaat
9 160111C36W 1.94 2.35

SNELSPANBOORHOUDER
25 1600A027W8 23.75 28.74

SNELSPANBOORHOUDER
25 1600A01606 22.36 27.06

Omschakeleenheid
32 2609199812 1.94 2.35

Zelfklevende Plaat
42 160111C2TS 1.94 2.35

AANDRIJFKAST
45 1600A0160S 44.82 54.23

Drukveer
70 1609280477 1.18 1.43

Accupakket
91 2607337069 101.94 123.35

Accupakket n 5s1p
91 1607A350MA 73.72 89.20

Verzonken Torx-schroef
101 2609110201 1.70 2.06

Verzonken Schroef
107 2603421229 1.18 1.43

Machine-clip
652/1 2609111584 2.71 3.28

Schroef
652/2 2609110834 1.18 1.43

Oplaadapparaat
653 2607225921 101.94 123.35

SNELLADER
653 2607226281 55.25 66.85

ET MOTORGROEP
802 1607000DM8 15.71 19.01

Schakelaar
805 1607000E18 5.83 7.05

Typeplaat
808 160111A76F 1.94 2.35
