Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601184351 ( GSB680PROFI )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0601184351 ( GSB680PROFI )

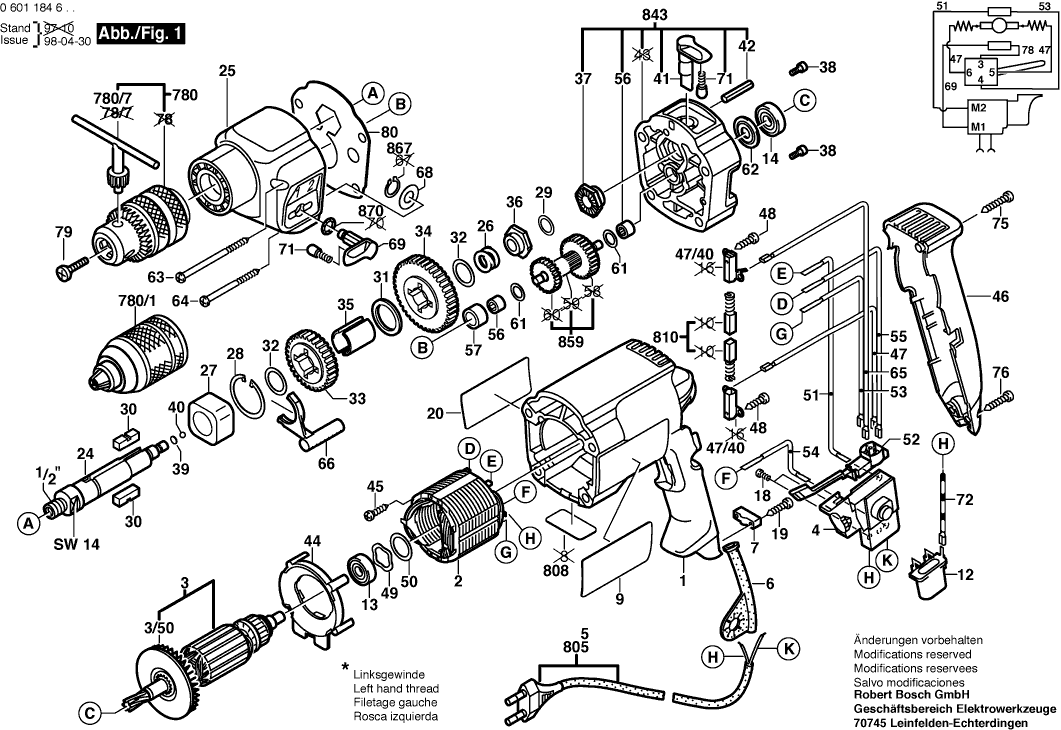

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 0601184351 ( GSB680PROFI )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Motorhuis
1 2605104653 11.88 14.37

Poolschoen
2 1604220254 18.19 22.01

Anker
3 2604011222 40.61 49.14

Ventilator
3/50 2606610029 1.94 2.35

Niet meer leverbaar, geen vervanging
4 2607200209

Leid Voor Netaansluiting
5 1604460312 7.58 9.17

Doorvoerbuisje
6 2600707059 2.24 2.71

Doorvoerbuisje
6 2600707060 1.94 2.35

Leidinghouder
7 2601035001 1.18 1.43

Firmaplaat
9 1619P00811 1.94 2.35

Niet meer leverbaar, geen vervanging
12 2607329114

Groefkogellager
13 1900905018 13.93 16.86

Groefkogellager
14 1619P02417 5.33 6.45

Cilinderkopschroef
18 2603410001 1.18 1.43

Schroef
19 1619P00029 0.83 1.00

Aanwijzingsplaat
20 2601117095 2.71 3.28

Boorspil
24 2606135086 12.41 15.02

Transmissiehuis
25 2605806422 12.41 15.02

Drukveer
26 2604616006 1.18 1.43

Sinterbus
27 2600301031 3.31 4.01

Borgring
28 2916650008 1.18 1.43

Compensatieschijf
29 2600101047 1.18 1.43

Platte Spie
30 2602300034 1.94 2.35

Bevestigingsschijf
31 2600101084 1.18 1.43

Compensatieschijf
32 2600101515 0.83 1.00

Recht Tandwiel
33 2606317083 8.45 10.22

Recht Tandwiel
34 2606317082 10.73 12.98

Steunplaat
35 2601098031 1.18 1.43

Bevestigingsschijf
36 2600190070 4.70 5.69

Bevestigingsschijf
37 2600190071 5.33 6.45

Schroefdrvoeringsschroef
38 2603410048 1.18 1.43

Afstandsschijf
39 2600000012 0.83 1.00

Afstandsschijf
39 2600000014 0.83 1.00

Kogel
40 1903230010 0.83 1.00

Draaiknop ZWART
41 2602026072 6.54 7.91

Spanstift
42 2917780101 0.83 1.00

Afdekschijf
44 2601328033 2.71 3.28

Torx-lenskopschroef
45 1619P00220 0.83 1.00

Carterdeksel
46 2605132051 5.83 7.05

Borstelhouder
47/40 2604337003 1.70 2.06

Torx-lenskopschroef
48 1619P00220 0.83 1.00

Compensatieschijf
49 2600150004 1.70 2.06

Afstandsschijf
50 2600101027 1.18 1.43

Afstandsschijf
50 2600101665 1.18 1.43

Afstandsschijf
50 2600101667 1.18 1.43

Elektrische Leiding
51 2604448005 1.18 1.43

Overschakelaar
52 2607200216 9.53 11.53

Verbindingskabel
53 2604448100 0.83 1.00

Verbindingskabel
54 2604448146 1.18 1.43

Verbindingskabel
55 2604448254 0.83 1.00

Naaldhuls
56 2600914010 2.24 2.71

Lagerhuls
57 2600400027 3.31 4.01

Compensatieschijf
61 2600100607 1.18 1.43

Schotelschijf
62 2600500002 1.18 1.43

Niet meer leverbaar, geen vervanging
63 2603435070

Niet meer leverbaar, geen vervanging
64 2603435071

Stelschuif
66 2602033011 2.71 3.28

Afstandsschijf
68 2600100618 0.83 1.00

Draaiknop ZWART
69 2602026038 4.70 5.69

Arreteerkap
71 2600590006 1.18 1.43

Aardleiding
72 2604448097 1.18 1.43

Ontstoringsfilter
73 2604465097 4.70 5.69

Schroef
75 1619P00106 0.83 1.00

Torx-lenskopschroef
76 1619P00105 1.18 1.43

Ontstoringsfilter
77 2604465086 4.70 5.69

Verzonken Schroef
79 2603421226 1.18 1.43

Platte Pakkingsring
80 2601073012 0.83 1.00

Extra Handgreep Ø43 MM ZWART
753 1612025031 9.53 11.53

Zeskant moer
753/20 2915011007 0.83 1.00

Vleugelschroef
753/30 1613480007 1.18 1.43

Spanplaat M6
753/50 2608040014 2.24 2.71

Vleugelschroef
753/60 1613480008 1.18 1.43

Niet meer leverbaar, geen vervanging
754 1613001005

Snelspanboorhouder
780/1 2608572106 81.47 98.58

Koolborstelset
810 2604321905 8.45 10.22

Tussenflens
843 2605700941 36.85 44.59

Niet meer leverbaar, geen vervanging
859 2606309931

Borgring
867 2916080007 1.94 2.35

Onderdelenset
870 2607010226 1.18 1.43
