Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3611C35100 ( GSH16-30 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

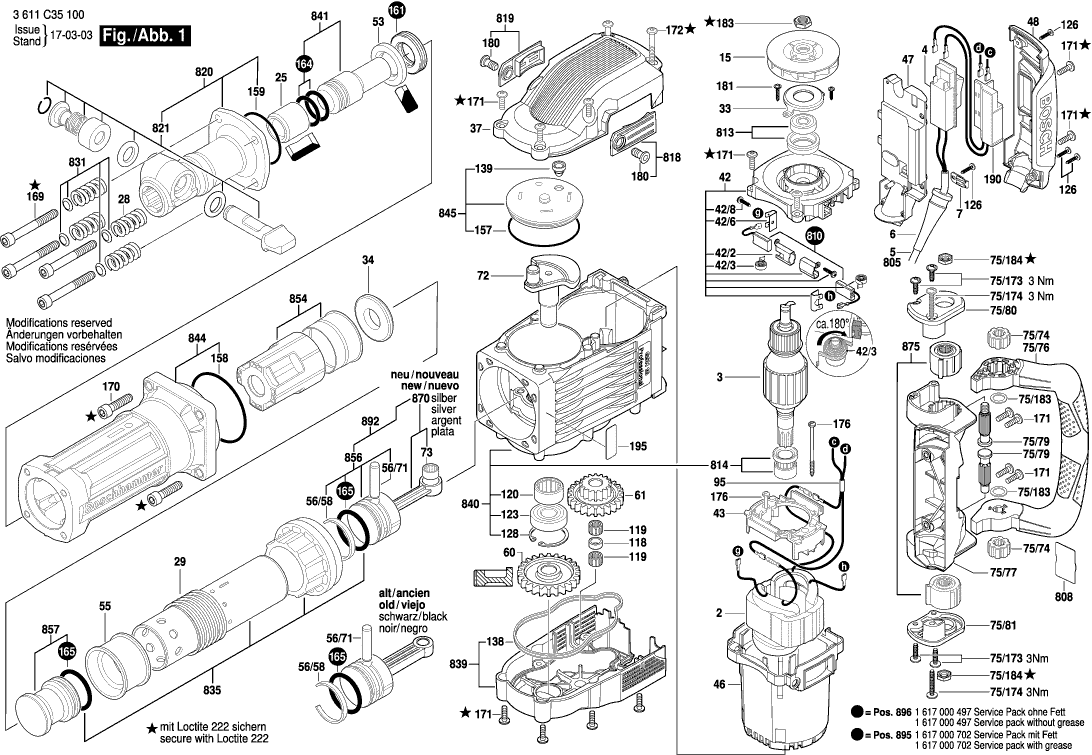

Tekeningen van de Bosch 3611C35100 ( GSH16-30 )
Onderdelen lijst van de Bosch 3611C35100 ( GSH16-30 )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| POOLSCHOEN | ||||
| 2 | 160422052M | 88.83 | 107.48 | |
| ANKER | ||||
| 3 | 1614011117 | 136.48 | 165.14 | |
| SCHAKELAAR | ||||
| 4 | 1607200244 | 31.42 | 38.02 | |
| DOORVOERBUISJE | ||||
| 6 | 1610703053 | 2.40 | 2.90 | |
| KLEMBEVESTIGING | ||||
| 7 | 1601302018 | 1.49 | 1.80 | |
| VENTILATOR | ||||
| 15 | 1616610102 | 16.79 | 20.32 | |
| GELEIDERING | ||||
| 25 | 1610300070 | 23.90 | 28.92 | |
| DRUKVEER | ||||
| 28 | 1614614006 | 6.73 | 8.14 | |
| DRUKVEER | ||||
| 29 | 1614614007 | 6.73 | 8.14 | |
| BORGPLAAT | ||||
| 33 | 1611006008 | 9.67 | 11.70 | |
| STEUNSCHIJF | ||||
| 34 | 1610102635 | 13.13 | 15.89 | |
| VENTILATORDEKSEL | ||||
| 37 | 1615500380 | 43.12 | 52.18 | |
| BORSTELHOUDER | ||||
| 42 | 1614336078 | 43.12 | 52.18 | |
| BORSTELGELEIDING | ||||
| 42/2 | 1614336017 | 11.37 | 13.76 | |
| SPIRAALVEER | ||||
| 42/3 | 1614652007 | 3.44 | 4.16 | |
| STEKER | ||||
| 42/6 | 1611390005 | 4.94 | 5.98 | |
| PLAATSCHROEF | ||||
| 42/8 | 2912401412 | 1.00 | 1.21 | |
| AFSTANDSHOUDER | ||||
| 43 | 1610508054 | 2.86 | 3.46 | |
| MOTORHUIS | ||||
| 46 | 1615106053 | 23.90 | 28.92 | |
| BASISPLAAT | ||||
| 47 | 1618000028 | 14.94 | 18.08 | |
| CARTERDEKSEL | ||||
| 48 | 1615500383 | 31.42 | 38.02 | |
| AANSLAGSCHIJF | ||||
| 53 | 1610190058 | 11.37 | 13.76 | |
| STUURHULS | ||||
| 55 | 1610506019 | 39.14 | 47.36 | |
| BORGRING | ||||
| 56/58 | 1610500023 | 6.73 | 8.14 | |
| ZUIGERPEN | ||||
| 56/71 | 1613101012 | 4.94 | 5.98 | |
| RECHT TANDWIEL | ||||
| 60 | 1616317086 | 80.26 | 97.11 | |
| RECHT TANDWIEL | ||||
| 61 | 1616317093 | 110.30 | 133.46 | |
| EXCENTRIEKAS | ||||
| 72 | 1600A014TW | 88.83 | 107.48 | |
| NAALDHULS | ||||
| 73 | 1600A0014G | 4.18 | 5.06 | |
| TORX-LENSKOPSCHROEF | ||||
| 75/173 | 1613490008 | 1.00 | 1.21 | |
| TORX-LENSKOPSCHROEF | ||||
| 75/174 | 1613490009 | 1.49 | 1.80 | |
| STEUNSCHIJF | ||||
| 75/183 | 2916280013 | 1.49 | 1.80 | |
| ZESKANT MOER | ||||
| 75/184 | 1613349021 | 2.08 | 2.52 | |
| TANDNAAF | ||||
| 75/74 | 1613060049 | 10.90 | 13.19 | |
| BEUGELGREEP | ||||
| 75/76 | 1618045022 | 64.67 | 78.25 | |
| LAGERBLOK | ||||
| 75/77 | 1615805069 | 27.81 | 33.65 | |
| TANDAS | ||||
| 75/79 | 1613060050 | 11.37 | 13.76 | |
| LAGERDEKSEL | ||||
| 75/80 | 1615500376 | 8.35 | 10.10 | |
| LAGERDEKSEL | ||||
| 75/81 | 1615500377 | 9.67 | 11.70 | |
| ZESKANT SCHROEF | ||||
| 86 | 2911021267 | 3.44 | 4.16 | |
| SPANBAND | ||||
| 87 | 1600A00AR5 | 16.79 | 20.32 | |
| Niet meer leverbaar, geen vervanging | ||||
| 88 | 1613349017 | |||
| VERBINDINGSLEIDING | ||||
| 95 | 1614448038 | 8.35 | 10.10 | |
| AFSTANDSHULS | ||||
| 118 | 1610520003 | 2.86 | 3.46 | |
| NAALDKRANS | ||||
| 119 | 1610913020 | 2.40 | 2.90 | |
| NAALDLAGER | ||||
| 120 | 1610910092 | 31.42 | 38.02 | |
| GROEFKOGELLAGER | ||||
| 123 | 1610900030 | 18.94 | 22.92 | |
| TORX-LENSKOPSCHROEF | ||||
| 126 | 2603490023 | 1.00 | 1.21 | |
| BORGRING | ||||
| 128 | 2916660021 | 4.18 | 5.06 | |
| AFDICHTFRAME | ||||
| 138 | 1611015059 | 3.44 | 4.16 | |
| AFSLUITSTOP | ||||
| 139 | 1610508050 | 2.40 | 2.90 | |
| O-RING | ||||
| 157 | 1610210192 | 2.86 | 3.46 | |
| O-RING | ||||
| 158 | 1610210191 | 2.86 | 3.46 | |
| O-RING | ||||
| 159 | 1600210005 | 2.86 | 3.46 | |
| DEMPINGSRING | ||||
| 161 | 1610290118 | 3.44 | 4.16 | |
| O-RING | ||||
| 164 | 1610210194 | 2.86 | 3.46 | |
| O-RING | ||||
| 165 | 1610210195 | 10.90 | 13.19 | |
| INBUSBOUT | ||||
| 169 | 1613414022 | 3.44 | 4.16 | |
| INBUSBOUT | ||||
| 170 | 1613414023 | 1.49 | 1.80 | |
| TORX-LENSKOPSCHROEF | ||||
| 171 | 1613490010 | 2.40 | 2.90 | |
| TORX-LENSKOPSCHROEF | ||||
| 172 | 1613490011 | 2.08 | 2.52 | |
| PLAATSCHROEF | ||||
| 176 | 1603435036 | 1.80 | 2.18 | |
| KLEMSCHROEF | ||||
| 180 | 1613490007 | 2.86 | 3.46 | |
| SCHROEF | ||||
| 181 | 2603490022 | 1.00 | 1.21 | |
| ZESKANT MOER | ||||
| 183 | 1613349020 | 2.08 | 2.52 | |
| ONTSTORINGSFILTER | ||||
| 190 | 1614503007 | 39.14 | 47.36 | |
| Niet meer leverbaar, geen vervanging | ||||
| 195 | 1611110D43 | |||
| VETBUIS | ||||
| 661 | 1615430010 | 5.96 | 7.21 | |
| LEID VOOR NETAANSLUITING | ||||
| 805 | 1617000723 | 27.81 | 33.65 | |
| TYPEPLAAT | ||||
| 808 | 160111A3H3 | 2.40 | 2.90 | |
| KOOLBORSTELSET | ||||
| 810 | 1617014143 | 21.30 | 25.77 | |
| LAGER | ||||
| 813 | 1617000480 | 14.94 | 18.08 | |
| LAGER | ||||
| 814 | 1617000481 | 31.42 | 38.02 | |
| BORSTELDEKSEL | ||||
| 818 | 1617000482 | 4.18 | 5.06 | |
| BORSTELDEKSEL | ||||
| 819 | 1617000483 | 4.18 | 5.06 | |
| GELEIDINGSBAND | ||||
| 820 | 1617000722 | 396.32 | 479.55 | |
| BLOKKEERBOUTSET | ||||
| 821 | 1617000721 | 80.26 | 97.11 | |
| ONDERLEGSCHIJF | ||||
| 831 | 1617000A4Z | 13.13 | 15.89 | |
| LEIBUIS | ||||
| 835 | 1617000709 | 219.55 | 265.66 | |
| TRANSMISSIEDEKSEL | ||||
| 839 | 1617000489 | 71.68 | 86.73 | |
| TRANSMISSIEHUIS | ||||
| 840 | 1617000490 | 396.32 | 479.55 | |
| SLAGBOUT | ||||
| 841 | 1617000491 | 98.18 | 118.80 | |
| HAMBERBUIS | ||||
| 844 | 1617000492 | 244.89 | 296.32 | |
| AFSLUITDEKSEL | ||||
| 845 | 1617000710 | 16.79 | 20.32 | |
| AFSTANDSHULS | ||||
| 854 | 1617000740 | 23.90 | 28.92 | |
| HAMERZUIGER | ||||
| 856 | 1607000C3N | 18.94 | 22.92 | |
| SLAGBLOK | ||||
| 857 | 1617000495 | 71.68 | 86.73 | |
| DRIJFSTANG | ||||
| 870 | 1607000C3P | 21.30 | 25.77 | |
| RUBBEREN TORSIEVEER | ||||
| 875 | 1617000496 | 52.45 | 63.46 | |
| EXTRA HANDGREEP | ||||
| 884 | 160202508K | 58.03 | 70.22 | |
| HANDGREEP | ||||
| 885 | 1605132163 | 13.13 | 15.89 | |
| ZESKANT SCHROEF | ||||
| 886 | 2911011270 | 4.18 | 5.06 | |
| WIELENSET | ||||
| 890 | 1617000716 | 34.82 | 42.13 | |
| SLUITING | ||||
| 891 | 1617000715 | 7.46 | 9.03 | |
| HAMERZUIGER | ||||
| 892 | 1607000C3M | 43.12 | 52.18 | |
| SLIJTDELENSET | ||||
| 895 | 1617000702 | 71.68 | 86.73 | |
| SLIJTDELENSET | ||||
| 896 | 1617000497 | 39.14 | 47.36 | |
| SMEERVET | ||||
| 897 | 1615430016 | 102.63 | 124.18 | |
| VETBUIS | ||||
| 898 | 1615430015 | 39.14 | 47.36 | |
