Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601277103 ( GSM200 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

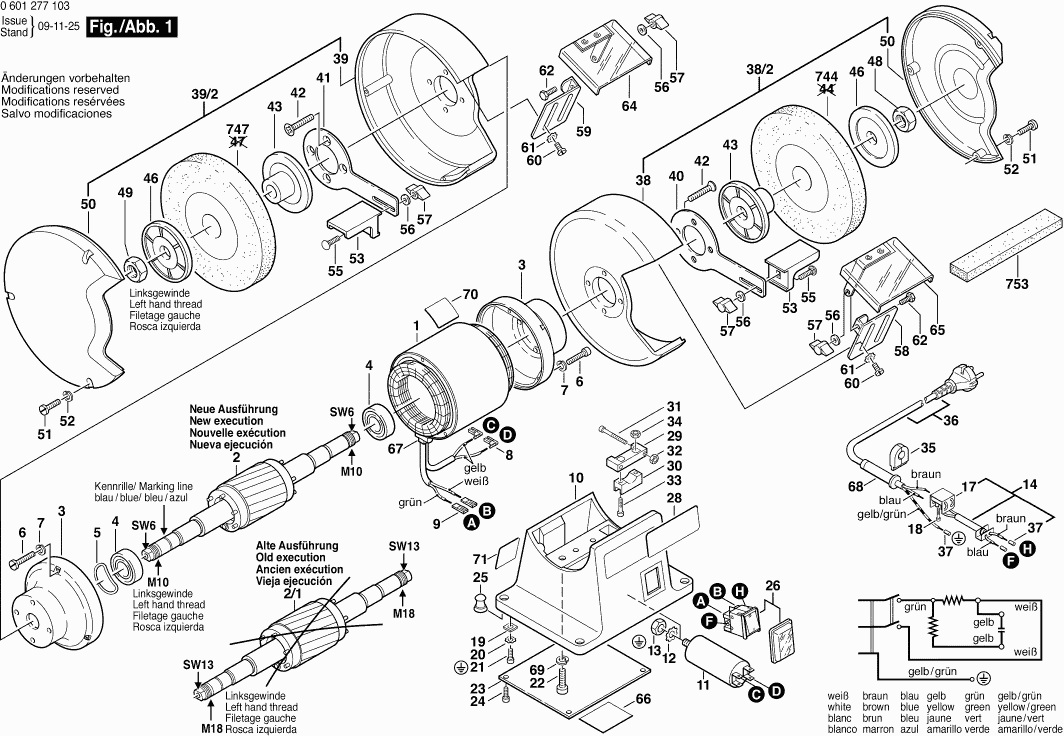

Tekeningen van de Bosch 0601277103 ( GSM200 )

Onderdelen lijst van de Bosch 0601277103 ( GSM200 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Stator
1 1609203305 101.94 123.35
Rotor
2 1609203620 60.65 73.39
Lagerschild
3 1609203298 18.19 22.01
Groefkogellager
4 1900905124 55.25 66.85
Golfring
5 1609203230 1.18 1.43
Cilinderkopschroef
6 2910011166 0.83 1.00
Veerring
7 2916690004 1.18 1.43
Isolatiehuls
8 1609203231 1.18 1.43
Adereindhuls
9 1609203247 1.18 1.43
Vloerplaat
10 1609203226 29.75 36.00
Motorcondensator
11 1609203277 11.88 14.37
Tandschijf DIN 6797-J8,2-FST
12 2916040008 0.83 1.00
Zeskant Moer
13 2915011009 1.94 2.35
Verbindingsleiding
14 1609203235 2.24 2.71
Klemmenlijst 2x2,5 MM/2
17 1901091001 1.18 1.43
Cilinderkopschroef DIN 84-AM3X14-5.8
18 2910011058 0.83 1.00
Klemplaat
19 1609203238 1.18 1.43
Tandschijf
20 2916030006 0.83 1.00
Cilinderkopschroef DIN 84-AM4x8-4.8
21 2910001118 0.83 1.00
Inbusbout
22 2910141197 0.83 1.00
Bodemplaat
23 1609203239 4.10 4.96
Cilinderkopschroef
24 2910011120 0.83 1.00
Rubberen Voet
25 1609203240 1.18 1.43
Niet meer leverbaar, geen vervanging
26 1609203241
Firmaplaat
28 1601118395 1.94 2.35
Klemplaat
29 1609203243 1.18 1.43
Klemplaat
30 1609203244 1.18 1.43
Cilinderkopschroef DIN 84-AM3x25-5.8
31 2910011064 1.18 1.43
Zeskant Moer
32 2915011003 0.83 1.00
Cilinderkopschroef
33 2910021130 0.83 1.00
Zeskant Moer
34 2915011005 0.83 1.00
Kabeldoorvoer
35 1609203245 1.18 1.43
Leid Voor Netaansluiting
36 1609203246 15.71 19.01
Adereindhuls
37 1609203247 1.18 1.43
Veiligheidsdeksel
38 1609203642 49.56 59.97
Veiligheidsdeksel
38 1609203278 36.85 44.59
Veiligheidsdeksel
38/2 1609203643 40.61 49.14
Veiligheidsdeksel
39 1609203644 49.56 59.97
Veiligheidsdeksel
39 1609203279 36.85 44.59
Veiligheidsdeksel
39/2 1609203645 49.56 59.97
Verbindingssteun
40 1609203280 2.71 3.28
Verbindingssteun
41 1609203281 4.10 4.96
Verzonken Schroef
42 2912341203 0.83 1.00
Bevestigingsflens
43 1609203252 5.83 7.05
Contraflens
46 1609203640 5.33 6.45
Contraflens
46 1609203253 4.70 5.69
Zeskant moer DIN 934-M 10-m-8
48 2915011010 1.18 1.43
Zeskant Moer
48 2915011014 0.83 1.00
Zeskant Moer
49 1609203299 1.18 1.43
Zeskant Moer
49 1609203621 1.18 1.43
Zijbescherming
50 1609203647 55.25 66.85
ZIJBESCHERMING
50 1609203282 23.75 28.74
Cilinderkopschroef
51 2910021126 0.83 1.00
Veerring
52 2916681005 0.83 1.00
Steunplaat
53 1609203300 5.83 7.05
Platkopschroef
55 2910281201 0.83 1.00
Onderlegschijf
56 2916011013 0.83 1.00
Vleugelmoer
57 1609203258 2.24 2.71
Beschermingsplaat
58 1609203259 5.33 6.45
Beschermingsplaat
59 1609203260 1.70 2.06
Niet meer leverbaar, geen vervanging
60 2910021152
Niet meer leverbaar, geen vervanging
61 2916060006
Zeskant Schroef
62 2911051195 0.83 1.00
Beschermglas
64 1609203261 12.41 15.02
Niet meer leverbaar, geen vervanging
65 1609203295
Aanwijzingsplaat
66 1601118386 2.71 3.28
Afdichting
67 1609203293 1.18 1.43
Doorvoerbuisje
68 1609203296 1.18 1.43
Niet meer leverbaar, geen vervanging
69 2916690005
Aanwijzingsplaat
70 1601118388 2.71 3.28
Typeplaat
71 1601118392 1.94 2.35
Geen informatie beschikbaar, niet bestelbaar
744 2608600111
Geen informatie beschikbaar, niet bestelbaar
747 2608600112
Niet meer leverbaar, geen vervanging
753 1607929000
