Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601277203 (GSM200D)'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

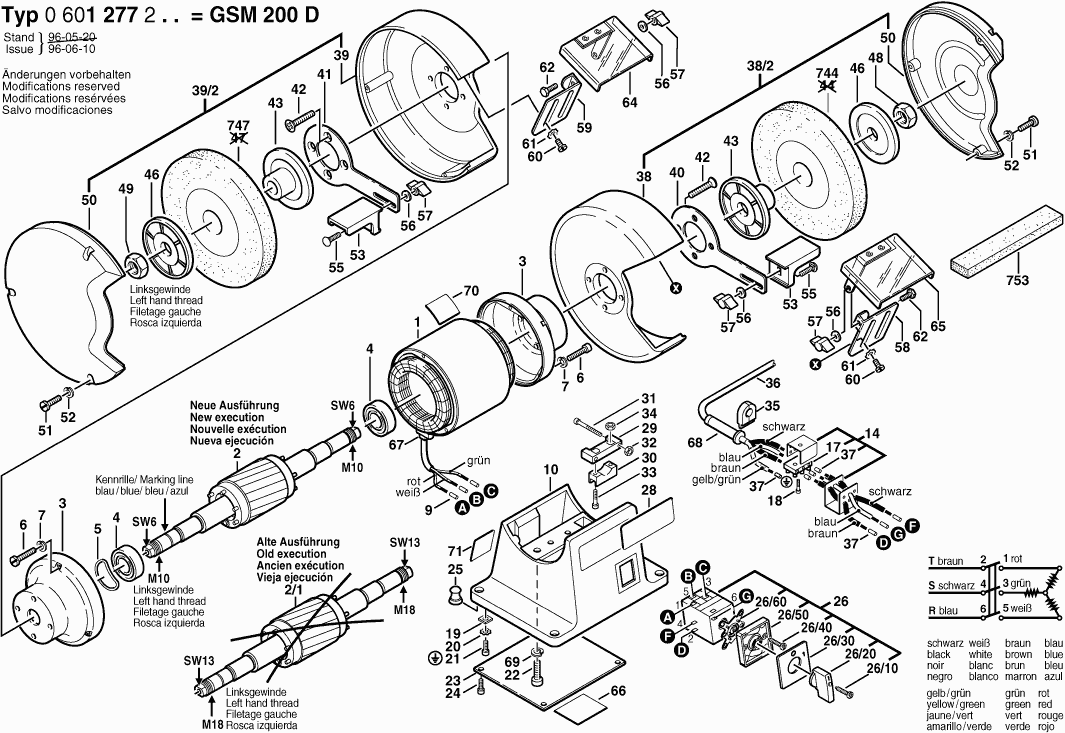

Tekeningen van de Bosch 0601277203 (GSM200D)
Onderdelen lijst van de Bosch 0601277203 (GSM200D)
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| STATOR | ||||
| 1 | 1609203284 | 102.63 | 124.18 | |
| ROTOR | ||||
| 2 | 1609203649 | 55.56 | 67.23 | |
| LAGERSCHILD | ||||
| 3 | 1609203298 | 20.39 | 24.67 | |
| GROEFKOGELLAGER | ||||
| 4 | 1900905124 | 64.67 | 78.25 | |
| GOLFRING | ||||
| 5 | 1609203230 | 1.32 | 1.60 | |
| CILINDERKOPSCHROEF | ||||
| 6 | 2910011166 | 1.00 | 1.21 | |
| VEERRING | ||||
| 7 | 2916690004 | 1.50 | 1.82 | |
| Adereindhuls | ||||
| 9 | 1609203247 | 1.24 | 1.50 | |
| VLOERPLAAT | ||||
| 10 | 1609203226 | 33.33 | 40.33 | |
| Verbindingsleiding | ||||
| 14 | 1609203287 | 2.24 | 2.71 | |
| Klemmenlijst | ||||
| 17 | 1609203290 | 1.18 | 1.43 | |
| Cilinderkopschroef DIN 84-AM3X14-5.8 | ||||
| 18 | 2910011058 | 0.83 | 1.00 | |
| KLEMPLAAT | ||||
| 19 | 1609203238 | 1.32 | 1.60 | |
| TANDSCHIJF | ||||
| 20 | 2916030006 | 1.00 | 1.21 | |
| Cilinderkopschroef DIN 84-AM4x8-4.8 | ||||
| 21 | 2910001118 | 0.83 | 1.00 | |
| INBUSBOUT | ||||
| 22 | 2910141197 | 1.44 | 1.74 | |
| BODEMPLAAT | ||||
| 23 | 1609203239 | 4.58 | 5.54 | |
| CILINDERKOPSCHROEF | ||||
| 24 | 2910011120 | 1.00 | 1.21 | |
| RUBBEREN VOET | ||||
| 25 | 1609203240 | 1.32 | 1.60 | |
| DRAAISCHAKELAAR | ||||
| 26 | 1609203291 | 45.52 | 55.08 | |
| FIRMAPLAAT | ||||
| 28 | 1601118396 | 2.18 | 2.64 | |
| KLEMPLAAT | ||||
| 29 | 1609203243 | 1.32 | 1.60 | |
| Klemplaat | ||||
| 30 | 1609203244 | 1.24 | 1.50 | |
| Cilinderkopschroef DIN 84-AM3x25-5.8 | ||||
| 31 | 2910011064 | 1.24 | 1.50 | |
| Zeskant Moer | ||||
| 32 | 2915011003 | 1.00 | 1.21 | |
| CILINDERKOPSCHROEF | ||||
| 33 | 2910021130 | 1.00 | 1.21 | |
| ZESKANT MOER | ||||
| 34 | 2915011005 | 1.00 | 1.21 | |
| KABELDOORVOER | ||||
| 35 | 1609203245 | 1.32 | 1.60 | |
| LEID VOOR NETAANSLUITING | ||||
| 36 | 1609203292 | 17.60 | 21.30 | |
| Adereindhuls | ||||
| 37 | 1609203247 | 1.24 | 1.50 | |
| VEILIGHEIDSDEKSEL | ||||
| 38 | 1609203642 | 55.56 | 67.23 | |
| VEILIGHEIDSDEKSEL | ||||
| 38 | 1609203278 | 41.30 | 49.97 | |
| VEILIGHEIDSDEKSEL | ||||
| 38/2 | 1609203643 | 45.52 | 55.08 | |
| VEILIGHEIDSDEKSEL | ||||
| 39 | 1609203644 | 55.56 | 67.23 | |
| VEILIGHEIDSDEKSEL | ||||
| 39 | 1609203279 | 41.30 | 49.97 | |
| VEILIGHEIDSDEKSEL | ||||
| 39/2 | 1609203645 | 55.56 | 67.23 | |
| VERBINDINGSSTEUN | ||||
| 40 | 1609203276 | 4.58 | 5.54 | |
| VERBINDINGSSTEUN | ||||
| 41 | 1609203302 | 4.58 | 5.54 | |
| VERZONKEN SCHROEF | ||||
| 42 | 2912341203 | 1.00 | 1.21 | |
| OPSPANFLENS | ||||
| 43 | 1609203252 | 6.53 | 7.90 | |
| CONTRAFLENS | ||||
| 46 | 1609203640 | 5.96 | 7.21 | |
| CONTRAFLENS | ||||
| 46 | 1609203253 | 5.27 | 6.38 | |
| Zeskant moer DIN 934-M 10-m-8 | ||||
| 48 | 2915011010 | 1.49 | 1.80 | |
| ZESKANT MOER | ||||
| 48 | 2915011014 | 1.00 | 1.21 | |
| ZESKANT MOER | ||||
| 49 | 1609203621 | 1.32 | 1.60 | |
| ZESKANT MOER | ||||
| 49 | 1609203299 | 1.32 | 1.60 | |
| ZIJBESCHERMING | ||||
| 50 | 1609203647 | 61.93 | 74.94 | |
| ZIJBESCHERMING | ||||
| 50 | 1609203282 | 25.28 | 30.59 | |
| CILINDERKOPSCHROEF | ||||
| 51 | 2910021126 | 1.00 | 1.21 | |
| VEERRING | ||||
| 52 | 2916681005 | 1.00 | 1.21 | |
| STEUNPLAAT | ||||
| 53 | 1609203300 | 6.53 | 7.90 | |
| PLATKOPSCHROEF | ||||
| 55 | 2910281201 | 1.00 | 1.21 | |
| ONDERLEGSCHIJF | ||||
| 56 | 2916011013 | 1.00 | 1.21 | |
| VLEUGELMOER | ||||
| 57 | 1609203258 | 2.52 | 3.05 | |
| BESCHERMINGSPLAAT | ||||
| 58 | 1609203259 | 5.96 | 7.21 | |
| BESCHERMINGSPLAAT | ||||
| 59 | 1609203260 | 1.90 | 2.30 | |
| Niet meer leverbaar, geen vervanging | ||||
| 60 | 2910021152 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 61 | 2916060006 | |||
| ZESKANT SCHROEF | ||||
| 62 | 2911051195 | 1.00 | 1.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 64 | 1609203261 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 65 | 1609203295 | |||
| AANWIJZINGSPLAAT | ||||
| 66 | 1601118386 | 3.04 | 3.68 | |
| Afdichting | ||||
| 67 | 1609203293 | 1.24 | 1.50 | |
| DOORVOERBUISJE | ||||
| 68 | 1609203296 | 1.32 | 1.60 | |
| Niet meer leverbaar, geen vervanging | ||||
| 69 | 2916690005 | |||
| AANWIJZINGSPLAAT | ||||
| 70 | 1601118388 | 3.04 | 3.68 | |
| TYPEPLAAT | ||||
| 71 | 1601118393 | 2.18 | 2.64 | |
| SLIJPSCHIJF | ||||
| 744 | 2608600106 | 0.83 | 1.00 | |
| SLIJPSCHIJF | ||||
| 744 | 2608600111 | 0.83 | 1.00 | |
| SLIJPSCHIJF | ||||
| 747 | 2608600112 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 753 | 1607929000 | |||
