Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601D91300 (GSN90-34-DK)'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, 5 tot 10 werkdagen. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

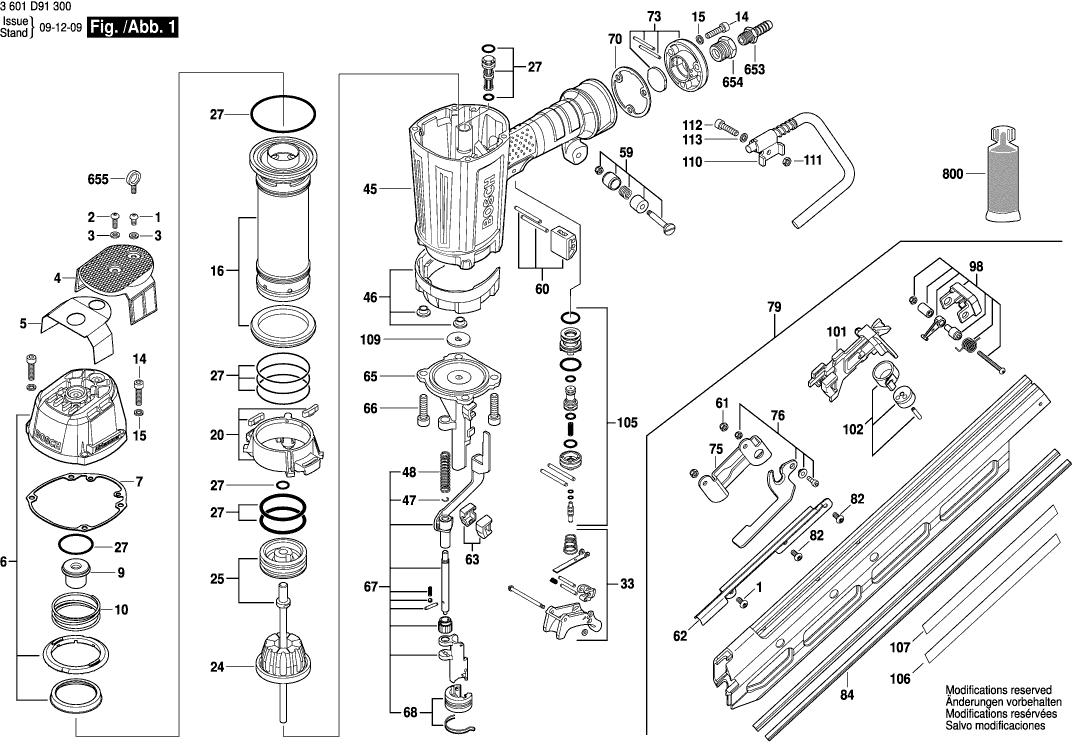

Tekeningen van de Bosch 3601D91300 (GSN90-34-DK)
Onderdelen lijst van de Bosch 3601D91300 (GSN90-34-DK)
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| SCHROEF | ||||
| 1 | 2610001663 | 1.49 | 1.80 | |
| SCHROEF | ||||
| 2 | 2610001664 | 1.00 | 1.21 | |
| VULRING | ||||
| 3 | 2610001665 | 1.00 | 1.21 | |
| AFDEKPLAAT | ||||
| 4 | 2610001666 | 27.81 | 33.65 | |
| MATDICHTING | ||||
| 5 | 2610001667 | 6.73 | 8.14 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 6 | 2610001668 | |||
| MATDICHTING | ||||
| 7 | 2610001669 | 14.94 | 18.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 9 | 2610001670 | |||
| DRUKVEER | ||||
| 10 | 2610001671 | 4.94 | 5.98 | |
| SCHROEF | ||||
| 14 | 2610001673 | 2.40 | 2.90 | |
| SCHIJF | ||||
| 15 | 2610001674 | 2.08 | 2.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 16 | 2610001675 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 20 | 2610001676 | |||
| AANSLAGBUFFER | ||||
| 24 | 2610001677 | 58.03 | 70.22 | |
| ZUIGER | ||||
| 25 | 2610005242 | 173.95 | 210.48 | |
| O-RING | ||||
| 27 | 2610001679 | 18.94 | 22.92 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 33 | 2610001680 | |||
| BEHUIZING | ||||
| 45 | 2610001682 | 173.95 | 210.48 | |
| AFDEKKING | ||||
| 46 | 2610001683 | 23.90 | 28.92 | |
| BEUGELVEER | ||||
| 47 | 2610001684 | 1.00 | 1.21 | |
| HOLLE VEER | ||||
| 48 | 2610005243 | 2.08 | 2.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 59 | 2610005244 | |||
| GELEIDINGSSLEDEN | ||||
| 60 | 2610001687 | 6.73 | 8.14 | |
| KLEMMOER | ||||
| 61 | 2610005245 | 1.00 | 1.21 | |
| MAGAZIJNAFDEKKING | ||||
| 62 | 2610005246 | 14.94 | 18.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 63 | 2610005247 | |||
| NOK | ||||
| 65 | 2610005248 | 173.95 | 210.48 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 66 | 2610001692 | |||
| CONTACTEERELEMENT | ||||
| 67 | 2610005249 | 110.30 | 133.46 | |
| BESCHERMENDE KLEDING | ||||
| 68 | 2610001694 | 6.73 | 8.14 | |
| MATDICHTING | ||||
| 70 | 2610001695 | 4.18 | 5.06 | |
| EINDKAP | ||||
| 73 | 2610001696 | 23.90 | 28.92 | |
| BEVESTIGINGSHOEK | ||||
| 75 | 2610005250 | 21.30 | 25.77 | |
| ACTIVEERHENDEL | ||||
| 76 | 2610001698 | 16.79 | 20.32 | |
| NAGELPATROON | ||||
| 79 | 2610005251 | 314.42 | 380.45 | |
| SCHROEF | ||||
| 82 | 2610005252 | 1.00 | 1.21 | |
| SLIJTLIJST | ||||
| 84 | 2610005254 | 18.94 | 22.92 | |
| SLOTMODULE | ||||
| 98 | 2610005255 | 27.81 | 33.65 | |
| NALOPER | ||||
| 101 | 2610005256 | 39.14 | 47.36 | |
| STOTERVEER | ||||
| 102 | 2610001705 | 16.79 | 20.32 | |
| ACTIVATOR | ||||
| 105 | 2610001706 | 14.94 | 18.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 106 | 1601118S44 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 107 | 2610011089 | |||
| ZEGELLOODPLAAT | ||||
| 109 | 2610005259 | 2.40 | 2.90 | |
| HAAK | ||||
| 110 | 2610008549 | 16.79 | 20.32 | |
| KLEMMOER | ||||
| 111 | 2610005245 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 112 | 2610006326 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 113 | 2610005312 | 1.00 | 1.21 | |
| AANSLUITSTUK | ||||
| 653 | 1600A00080 | 8.35 | 10.10 | |
| OOGBOUT | ||||
| 655 | 2610011088 | 5.81 | 7.03 | |
| VET | ||||
| 800 | 2610005257 | 7.46 | 9.03 | |
