Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601582803 ( GST80PE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0601582803 ( GST80PE )

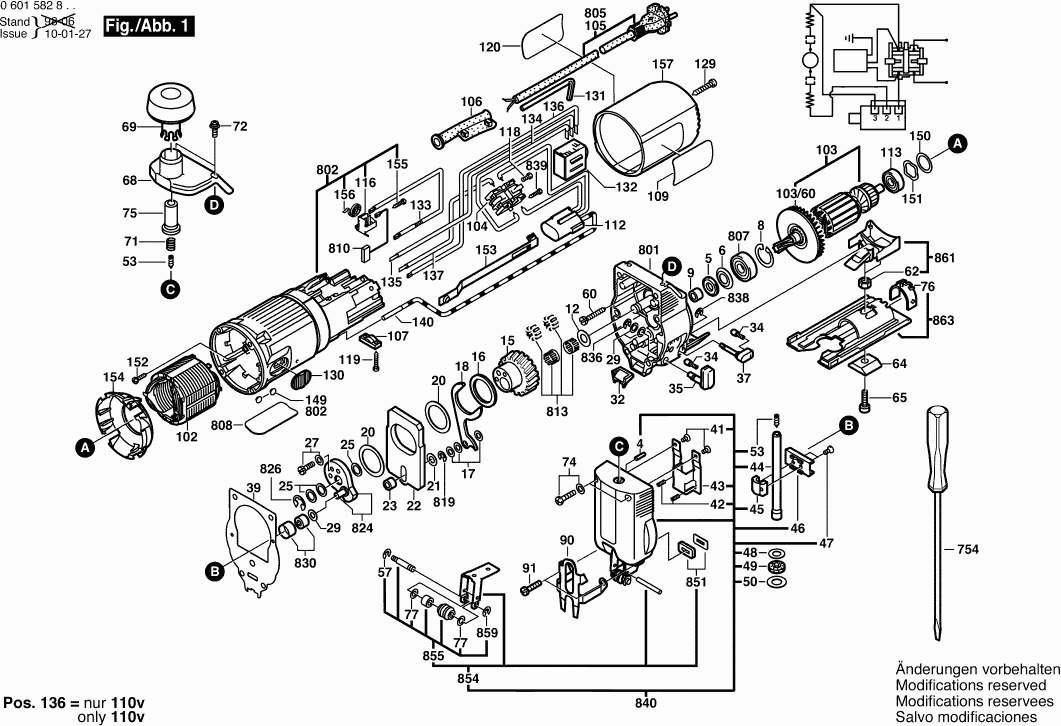

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 0601582803 ( GST80PE )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Naald
4 1903201042 1.70 2.06

Viltring
5 2600108077 1.18 1.43

Schotelschijf
6 2600500002 1.18 1.43

Borgring
8 2916660008 1.70 2.06

Stekerbus
9 2600400008 1.18 1.43

Compensatieschijf
12 2600101616 2.24 2.71

Excentertandwiel
15 1619P02581 18.19 22.01

Compensatieschijf
16 2600102653 1.18 1.43

Compensatieschijf
17 2600100515 1.94 2.35

Gaffelhefboom
18 2601923004 2.24 2.71

Compensatieschijf
20 2600102652 1.18 1.43

Compensatieschijf 0,2 MM
21 2600100626 1.18 1.43

Compensatieschijf
21 2600100627 1.18 1.43

Compensatieschijf
21 2600100628 1.18 1.43

Contragewicht
22 2601098003 6.54 7.91

Afstandshuls
23 2600309009 1.18 1.43

Compensatieschijf
25 2600100575 1.70 2.06

Compensatieschijf
25 2600100576 1.70 2.06

Compensatieschijf
25 2600100577 1.18 1.43

Schroef M Micro-inkaps
27 2914551176 0.83 1.00

Compensatieschijf
29 2600100607 1.18 1.43

Compensatieschijf
29 2600100568 1.18 1.43

Compensatieschijf
29 2600100569 1.18 1.43

Luchtafscheider
32 2602305042 1.18 1.43

Arreteerkap
34 2600590006 1.18 1.43

Draaiknop
35 2602026036 3.31 4.01

Draaiknop
37 2602026037 2.24 2.71

Afdichtschijf
39 2601015050 1.94 2.35

Schroefdrvoeringsschroef
41 2603410048 1.18 1.43

Drukveer
42 2604613000 1.18 1.43

Geleidebeugel
43 1616B00224 11.88 14.37

Hijsstang
44 1619P12765 12.41 15.02

Klembeugel
45 2602329011 2.71 3.28

Glijstuk
46 1619P12767 7.58 9.17

Verzonken Schroef
47 2603421040 1.18 1.43

Steunschijf
48 2600112031 1.18 1.43

Afdichtring
49 2600290017 1.18 1.43

Compensatieschijf
50 2600101612 1.18 1.43

Klemschroef
53 2603400000 3.31 4.01

Borgring
57 2600116011 1.70 2.06

Torx-lenskopschroef
60 2603490024 1.18 1.43

Zeskant moer
62 2915011007 0.83 1.00

Zeskantstaal
64 2601030019 1.94 2.35

Inbusbout
65 2910141197 0.83 1.00

Flenskruisstuk
68 2605702002 2.24 2.71

Handgreep
69 2603231002 11.88 14.37

Drukveer
71 2604616001 1.18 1.43

Schroefdrvoeringsschroef
72 2603410054 1.94 2.35

Schroefdrvoeringsschroef
74 2603410049 1.18 1.43

Arrasteerhuls
75 2600421000 5.83 7.05

Schaalplaat
76 2601328044 1.94 2.35

Compensatieschijf
77 2600100032 1.18 1.43

Veiligheidsscherm
90 2601322021 3.31 4.01

Cilinderkopschroef
91 2910011128 0.83 1.00

Poolschoen
102 2604220709 23.75 28.74

Anker
103 2604010578 44.82 54.23

Ventilator
103/60 2606610049 1.70 2.06

Schakelaar
104 2607200674 12.41 15.02

Doorvoerbuisje Ø8,2-Ø9,4x95 MM
106 2600703026 1.94 2.35

Doorvoerbuisje
106 2600703027 1.18 1.43

Doorvoerbuisje
106 2600703028 1.18 1.43

Leidinghouder
107 2601035001 1.18 1.43

Firmaplaat ZONZIJDE
109 2601118991 3.31 4.01

Ontstoringsfilter
112 2607329104 7.58 9.17

Groefkogellager
113 1900905018 13.93 16.86

Borstelhouder
116 1600A003G4 2.71 3.28

Borstelhouder
116 2601323022 2.24 2.71

Cilinderkopschroef
118 2603410001 1.18 1.43

Torx-lenskopschroef
119 2603490022 0.83 1.00

Aanwijzingsplaat SCHADUWZIJDE
120 2601118992 0.83 1.00

Plaatschroef DIN 7982-ST3,9x22C-H
129 2910601321 1.18 1.43

Schakelgreep
130 2602026015 1.18 1.43

Haakse Schroevendraaier
131 1907950006 3.12 3.78

INBUSSLUITINGEN
131 2610364015 2.71 3.28

Niet meer leverbaar, geen vervanging
132 2607230115

Ontstoringsfilter
133 2604465049 2.71 3.28

Verbindingsleiding
134 2604448044 0.83 1.00

Elektrische Leiding L=103MM WIT
135 2604448140 0.83 1.00

Verbindingsleiding
137 2604448040 1.94 2.35

Isolatieslang
140 2600409017 0.83 1.00

Afsluitstop BLAUW
149 2603231032 1.18 1.43

Compensatieschijf
150 2600101020 1.18 1.43

Compensatieschijf
150 2600101022 1.18 1.43

Afstandsschijf
150 2600101027 1.18 1.43

Compensatieschijf
151 2600150004 1.70 2.06

Plaatschroef
152 2603435086 1.18 1.43

Stelschuif
153 2602319005 1.18 1.43

Afdekschijf
154 2601328045 1.70 2.06

Torx-lenskopschroef
155 2603490017 1.70 2.06

Spiraalveer
156 2604652009 1.18 1.43

Carterdeksel
157 2600508037 5.83 7.05

Transmissiehuis
801 2605808915 33.45 40.47

Niet meer leverbaar, geen vervanging
802 2605108904

Leid Voor Netaansluiting
805 1607000385 11.88 14.37

Groefkogellager
807 2600905039 9.53 11.53

Typeplaat
808 160111A3H3 1.94 2.35

Koolborstelset
810 2604320912 7.58 9.17

Naaldkooi
813 2607001130 4.70 5.69

Borgring
819 2916080007 1.94 2.35

Excentriekschijf
824 2601072901 5.83 7.05

Borgring
826 2916080910 1.70 2.06

Naaldhuls
830 2600917900 6.54 7.91

Niet meer leverbaar, geen vervanging
836 2916080008

Borgring
838 2600116009 0.83 1.00

Plaatschroef
839 2910611006 1.18 1.43

Transmissiedeksel
840 2605808921 81.47 98.58

Niet meer leverbaar, geen vervanging
851 2601015901

Niet meer leverbaar, geen vervanging
854 2601321902

Rolset
855 1619P01375 8.45 10.22

Niet meer leverbaar, geen vervanging
859 2916080005

Ventilatordeksel
861 2605500900 3.31 4.01

Vloerplaat
863 2601016903 12.41 15.02
