Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601M30402 ( GTS10XC )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

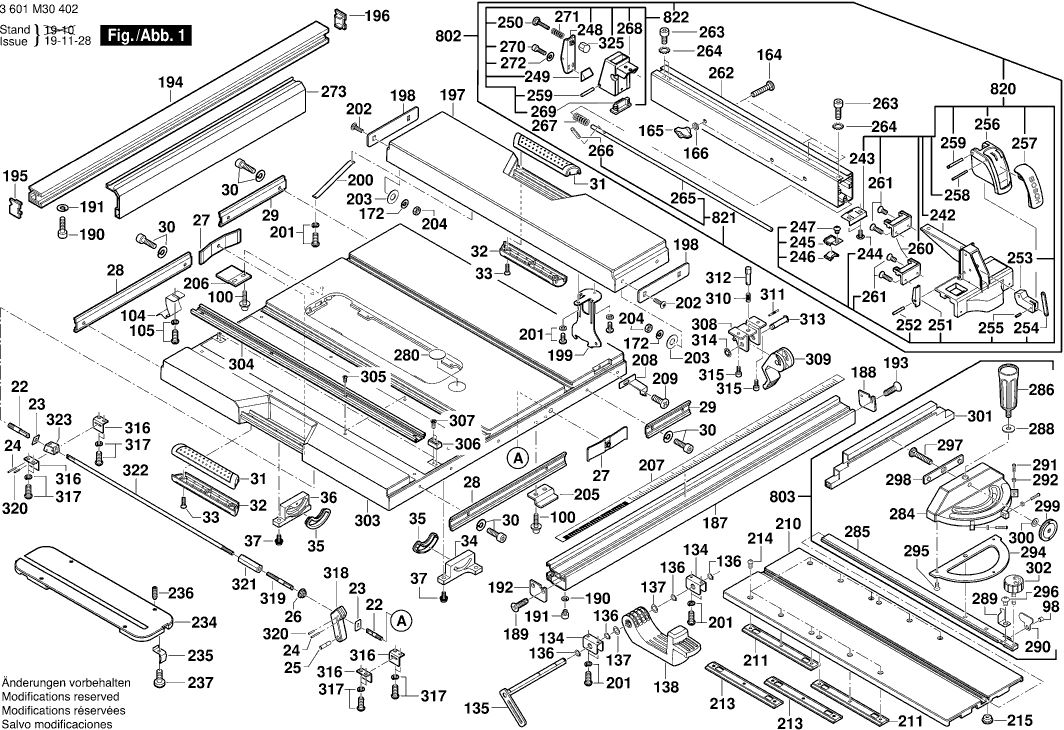

Tekeningen van de Bosch 3601M30402 ( GTS10XC )

Onderdelen lijst van de Bosch 3601M30402 ( GTS10XC )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Motorhuis
1 1619PA5589 15.71 19.01
Poolschoen
2 2610016834 101.94 123.35
Anker
3 2610016833 113.29 137.08
Aan/uit-schakelaar
4 2610018210 49.56 59.97
Leid Voor Netaansluiting
5 2610018211 36.85 44.59
Rubberen Bus
6 2610915699 5.83 7.05
Klembevestiging
7 2610358842 1.18 1.43
Etiket
9 2610018213 1.94 2.35
Ontstoringsfilter
12 2610018216 15.71 19.01
Kogellager
13 2610004595 9.53 11.53
Kogellager
14 2610911927 20.42 24.71
Borstelhouder
16 1609B07133 7.58 9.17
Schroef
18 2610018217 0.83 1.00
Schroef
19 2610358844 1.18 1.43
Stift
22 2610996913 3.31 4.01
Plaat
23 2610996917 1.18 1.43
Stift
24 2610997274 0.83 1.00
Geleidestift
25 2610937292 1.18 1.43
Moer
26 2610911896 0.83 1.00
Bevestigingsplaat
27 2610996912 4.70 5.69
VASTHOUDRAIL
28 2610950076 9.53 11.53
Opspanrail
28 1600A00724 1.70 2.06
Opspanrail
29 2610950075 6.54 7.91
Schroef
30 2610303029 0.83 1.00
Hendelplaat
31 2610018218 2.71 3.28
Hendelplaat
32 2610018219 2.71 3.28
Schroef
33 2610018580 0.83 1.00
Bevestigingshoek
34 2610950126 6.54 7.91
Lagerbus
35 2610950070 0.83 1.00
Bevestigingshoek
36 2610950127 8.45 10.22
Schroef
37 2610998575 0.83 1.00
Borgplaat
38 2610018220 1.94 2.35
Geleidestang
39 2610950052 5.83 7.05
Borgring
40 2610992380 0.83 1.00
Tapeind
41 2610018221 11.88 14.37
Tandwiel
42 2610996896 4.70 5.69
Bout
43 2610910796 2.24 2.71
Moer
44 2610358149 0.83 1.00
Onderlegschijf
45 2610018223 0.83 1.00
As
46 2610018224 9.53 11.53
Bevestigingshoek
47 2610997212 2.24 2.71
Schroef
48 2610297323 0.83 1.00
Lagerbus
49 1619PA5649 1.18 1.43
Borgring
50 2610997277 0.83 1.00
Borgring
51 2610997276 0.83 1.00
Lagerbus
52 2610996938 6.54 7.91
Schroefdraadbus
53 2610996933 11.88 14.37
Schroef
54 2610303026 0.83 1.00
Transmissiehuis
55 2610018225 49.56 59.97
Stootbeschermer
57 2610018226 3.31 4.01
Schroefdraadpen
63 1609902054 0.83 1.00
Inzetstuk
65 2610911569 1.94 2.35
Moer
66 2610356706 1.94 2.35
Schroef
67 2610911929 0.83 1.00
Rubbersluitring
68 2610996948 1.18 1.43
Steekkoppeling
69 2610358932 1.18 1.43
Afdekdop
70 2610018227 7.58 9.17
Kabelklem
71 1609203K96 0.83 1.00
Schijf
72 2610017110 1.70 2.06
Schroef
73 2610998571 0.83 1.00
Hoekaanslag
74 2610018228 1.18 1.43
Toerentalregelaar
75 2610223019 44.82 54.23
Geleidingsband
76 1609902050 0.83 1.00
Schroef
77 2610998587 0.83 1.00
Borstelhouder
78 1609B07133 7.58 9.17
Verende Sluitring
81 2610911924 2.71 3.28
Stelbout
82 2610018231 15.71 19.01
Kogellager
83 2610997210 11.88 14.37
Borgring
84 2610997282 0.83 1.00
Kussenblok
85 1600A024EU 13.93 16.86
Afdekking
85 1600A01D91 13.93 16.86
Kogellager
86 2610996949 11.88 14.37
Schijfspie
87 2610993102 1.70 2.06
Tandwiel
88 2610997208 33.45 40.47
Borgring
89 2610997281 0.83 1.00
Lagerhuls
90 2610996932 1.94 2.35
Schroef
91 2610355923 0.83 1.00
Torsieveer
92 2610996875 1.18 1.43
Arreteerpal
93 2610996874 8.45 10.22
Aanzetschroef
94 2610996876 1.18 1.43
Schroef
95 2610998588 1.18 1.43
Lagerbus
96 2610018233 5.83 7.05
Borgring
97 2610998573 0.83 1.00
Schroefdraadpen
98 2610950427 0.83 1.00
Schroef
98 2610015359 0.83 1.00
Schroef
99 2610018230 0.83 1.00
Schroef
100 2610328617 0.83 1.00
Onderlegschijf
101 2610303020 0.83 1.00
Afdekplaat
102 2610018234 5.33 6.45
Aanslag
103 2610018235 1.70 2.06
Borgveer
104 2610018236 2.71 3.28
Schroef
105 2610018237 0.83 1.00
Voorfrontplaat
106 2610018238 26.84 32.48
Profielrail
107 2610950118 0.83 1.00
Aanslag
108 2610018239 1.18 1.43
Schroef
109 2610018599 0.83 1.00
Veer
110 2610997271 1.18 1.43
Onderlegschijf
111 2610998550 1.18 1.43
Onderlegschijf
112 2610997299 1.18 1.43
Moer
113 2610997298 4.10 4.96
Spanhefboom
114 2610950056 9.53 11.53
Onderlegschijf
115 2610950129 0.83 1.00
Wig Tegen Wegrollen
116 2610341465 1.70 2.06
Veer
117 2610950115 0.83 1.00
Handwiel
118 2610950057 11.88 14.37
Afstandshuls
121 2610950059 0.83 1.00
Aanzetschroef
122 2610997270 1.70 2.06
Verende Sluitring
123 2610355325 0.83 1.00
Schroefdraadpen
124 1609902669 0.83 1.00
Bevestigingsflens
125 1609203K93 9.53 11.53
Schijf
127 2610950046 9.53 11.53
Moer
128 2610358858 1.94 2.35
Afdekplaat
129 2610018241 13.93 16.86
Afdekplaat
130 2610018242 10.73 12.98
Schroef
131 2610018243 0.83 1.00
Borgring
132 2610358869 1.18 1.43
Schroef
133 1609902699 0.83 1.00
Opspanhaak
134 2610937291 2.24 2.71
Buisconstructie
135 2610018244 10.73 12.98
Snapring
136 2610937293 0.83 1.00
Wig Tegen Wegrollen
137 1619P03473 0.83 1.00
Spanhefboom
138 2610018245 9.53 11.53
Behuizing
139 2610018246 101.94 123.35
Klemring
140 2610018247 1.94 2.35
Schroef
141 2610998574 0.83 1.00
Bevestigingsklem
142 2610996930 1.94 2.35
Schroef
143 2610910047 0.83 1.00
Schroef
144 2610018248 1.70 2.06
Moer
145 2610018249 1.70 2.06
Borgveer
146 2610018250 1.70 2.06
Borgveer
147 2610018251 2.71 3.28
Bedrijfslogo
148 2610018252 5.33 6.45
Inbussluitingen
150 2610018254 3.31 4.01
Rubberen Bus
151 2610911920 0.83 1.00
Kabelklem
156 2610990504 0.83 1.00
Opspanhaak
157 2610018255 1.70 2.06
Borgveer
158 2610018256 1.94 2.35
Afzuigaansluitstuk
159 2610018257 5.33 6.45
Ketting
160 2610018258 0.83 1.00
Machine-clip
161 2610018259 0.83 1.00
Schroefdraadbout
162 2610016560 1.18 1.43
Pin
163 2610018262 0.83 1.00
Schroef
164 1609B06851 0.83 1.00
Schroef
164 1609203L05 0.83 1.00
Knop
165 1609203L06 2.71 3.28
Onderlegschijf
166 2610018263 0.83 1.00
Schijf
167 2610018264 0.83 1.00
Beschermingsplaat
168 1609203L09 7.58 9.17
Schroef
169 2610018265 0.83 1.00
Verende Sluitring
170 1609902052 0.83 1.00
Onderlegschijf
171 1609902053 0.83 1.00
Onderlegschijf
172 1609203L10 0.83 1.00
Moer
173 1609203L11 1.18 1.43
Huls
174 2610018266 0.83 1.00
Schroef
175 2610997297 0.83 1.00
Schijf
176 2610355570 2.71 3.28
Schakelaarafdekking
178 2610018267 6.54 7.91
Behuizing
180 2610018268 44.82 54.23
Zeskant Moer
181 1609902684 0.83 1.00
Beschermingsplaat
182 2610018269 23.75 28.74
Snapring
183 2610018270 0.83 1.00
Schroef
184 2610018271 1.70 2.06
Rubberen Bus
185 2610018272 1.94 2.35
Rubberen Bus
186 2610358846 1.18 1.43
Profielrail
187 2610018275 55.25 66.85
Aanslag
188 2610018276 1.18 1.43
Schroef
189 2610950133 0.83 1.00
Schijf
190 2610950135 0.83 1.00
Bout
191 2610950134 0.83 1.00
Uitgestanst Deel
192 2610018277 1.70 2.06
Schroef
193 2610018278 0.83 1.00
Profielrail
194 2610018279 44.82 54.23
Afdekdop
195 2610997218 0.83 1.00
Afdekdop
196 2610997216 0.83 1.00
Tafelplaat
197 2610018280 113.29 137.08
Tafelplaat
198 2610950086 4.10 4.96
Bevestigingshoek
199 2610950136 4.70 5.69
Las
200 1619PB2556 1.94 2.35
Schroef
201 2610018283 0.83 1.00
Schroef
202 2610950087 0.83 1.00
Wig Tegen Wegrollen
203 1609902042 1.18 1.43
Moer
204 2610304772 1.18 1.43
Aanslag
205 2610950121 2.24 2.71
Aanslag
206 2610018284 1.94 2.35
Zelfklevende Plaat
207 2610018285 1.94 2.35
Naald
208 2610950078 2.71 3.28
Schroef
209 2610320339 0.83 1.00
Tafelplaat
210 2610018286 113.29 137.08
Glijrail
211 2610018287 7.58 9.17
Verbindingskabel
212 2610018384 1.70 2.06
Glijrail
213 2610018288 7.58 9.17
Schroef
214 2610014697 0.83 1.00
Lagerbus
215 2610018289 0.83 1.00
Naald
216 2610950062 1.94 2.35
Schroef
217 2610355278 4.10 4.96
Bevestigingsplaat
234 2610018290 23.75 28.74
Borgveer
235 2610011716 0.83 1.00
Tapeinde
236 2610997283 0.83 1.00
Schroef
237 1609902055 0.83 1.00
Glijlijst
238 2610018291 20.42 24.71
Geleidebeugel
239 2610996944 11.88 14.37
Borgring
240 2610018292 0.83 1.00
Knop
241 2610998585 1.70 2.06
Niet meer leverbaar, geen vervanging
242 2610018293
Klemplaat
243 2610018294 1.70 2.06
Aanzetschroef
244 2610997249 0.83 1.00
Houderarm
245 2610950102 3.31 4.01
Lengteaanslag
246 2610950143 1.94 2.35
Schroef
247 2610951946 0.83 1.00
Klemplaat
248 2610018295 2.71 3.28
Klemstuk
249 2610997240 1.70 2.06
Stelschroef
250 2610997245 1.94 2.35
Klemplaat
251 2610950098 1.94 2.35
Pen
252 2610997288 4.70 5.69
Nok
253 2610996889 9.53 11.53
Hendel
254 2610996890 0.83 1.00
Stift
255 2610997289 0.83 1.00
Niet meer leverbaar, geen vervanging
256 2610950095
Hendelplaat
257 2610950094 5.33 6.45
Bout
258 2610950096 0.83 1.00
Bout
259 2610950097 1.70 2.06
Afdekdop
260 2610018296 1.70 2.06
Schroef
261 2610967422 0.83 1.00
Lengteaanslag
262 2610018297 55.25 66.85
Schroef
263 2610303023 0.83 1.00
Schijf
264 2610358802 1.18 1.43
Houderarm
265 2610018298 5.33 6.45
Aanslagbout
266 2610911577 1.18 1.43
Veer
267 2610996888 1.18 1.43
Lengteaanslag
268 2610950107 12.41 15.02
Afdekdop
269 2610018299 0.83 1.00
Schroef
270 2610997293 0.83 1.00
Veer
271 2610998593 0.83 1.00
Schijf
272 2610018300 0.83 1.00
Aanslag
273 2610018301 18.19 22.01
Sleutel
274 2610996880 4.10 4.96
Inzetstuk
275 2610018302 13.93 16.86
Moer
276 2610018303 1.18 1.43
Werkstukschuif
277 2610015022 5.33 6.45
Zelfklevende Plaat
280 1609203L00 8.45 10.22
Tafelplaat
281 2610018304 29.75 36.00
Wig Tegen Wegrollen
282 2610029674 1.18 1.43
Aanslag
284 1609203L38 33.45 40.47
Geleideprofiel
285 2610018307 13.93 16.86
Knevelgreep
286 2610018308 10.73 12.98
Onderlegschijf
288 2610909178 0.83 1.00
Naald
289 2610018309 1.18 1.43
Aanslag
290 2610997215 1.18 1.43
Schroef
291 2610358519 0.83 1.00
Moer
292 2610908272 0.83 1.00
Onderlaag
294 2610997213 2.24 2.71
Schroef
295 2610358832 1.18 1.43
Schroef
296 2610015065 0.83 1.00
Bout
297 1609203L08 1.18 1.43
Klemplaat
298 1609203L04 1.70 2.06
Ronde Moer
299 1609902047 1.94 2.35
Onderlegschijf
300 2610993221 0.83 1.00
Profielrail
301 1609203L07 15.71 19.01
Knop
302 2610018313 1.94 2.35
Tafelplaat
303 2610018315 304.19 368.07
Profielrail
304 2610018316 33.45 40.47
Schroef
305 2610018317 0.83 1.00
Aanslag
306 2610018318 0.83 1.00
Schroef
307 2610018319 0.83 1.00
Opspanhaak
308 2610018320 2.71 3.28
Spanhefboom
309 2610018321 3.31 4.01
Veer
310 2610018322 0.83 1.00
Stift
311 2610018323 0.83 1.00
Flens
312 2610018324 1.70 2.06
As
313 2610018325 0.83 1.00
Borgring
314 2610018326 0.83 1.00
Schroef
315 2610018327 0.83 1.00
Bevestigingshoek
316 2610996921 1.18 1.43
Plaatschroef
317 2610908271 1.18 1.43
Hoek
318 2610996914 26.84 32.48
Schroefdraadpen
319 2610996918 1.70 2.06
Stift
320 2610997275 0.83 1.00
Aansluitmoer
321 2610996920 4.70 5.69
Houderarm
322 2610018567 4.10 4.96
Klemstuk
323 2610996915 8.45 10.22
Onderlegschijf
324 2610018350 0.83 1.00
Dopmoer
325 2610028342 1.18 1.43
Klembus
326 2610998567 0.83 1.00
Schroef
327 2610015078 0.83 1.00
Doorvoerbuisje
328 2610018579 0.83 1.00
Krimpbuis
358 1619PA9309 0.83 1.00
Veiligheidsdeksel
801 1600A01R18 23.75 28.74
Lengteaanslag
802 2610018329 168.86 204.32
Verstekliniaal
803 2610015508 55.25 66.85
SPOUWMES
804 1600A01D8L 26.84 32.48
Typeplaat
808 160111A6W9 1.94 2.35
Koolborstelset
810 2610018332 18.19 22.01
Spanhefboom
814 1609B06826 3.31 4.01
Borstelhouder
816 1609B07133 7.58 9.17
Knevelgreep
820 2610018333 60.65 73.39
Stang
821 2610018334 7.58 9.17
Klemtang
822 2610018335 20.42 24.71

Er bevinden zich 0 artikelen in uw winkelwagen.
