Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601B30008 (GTS10)'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

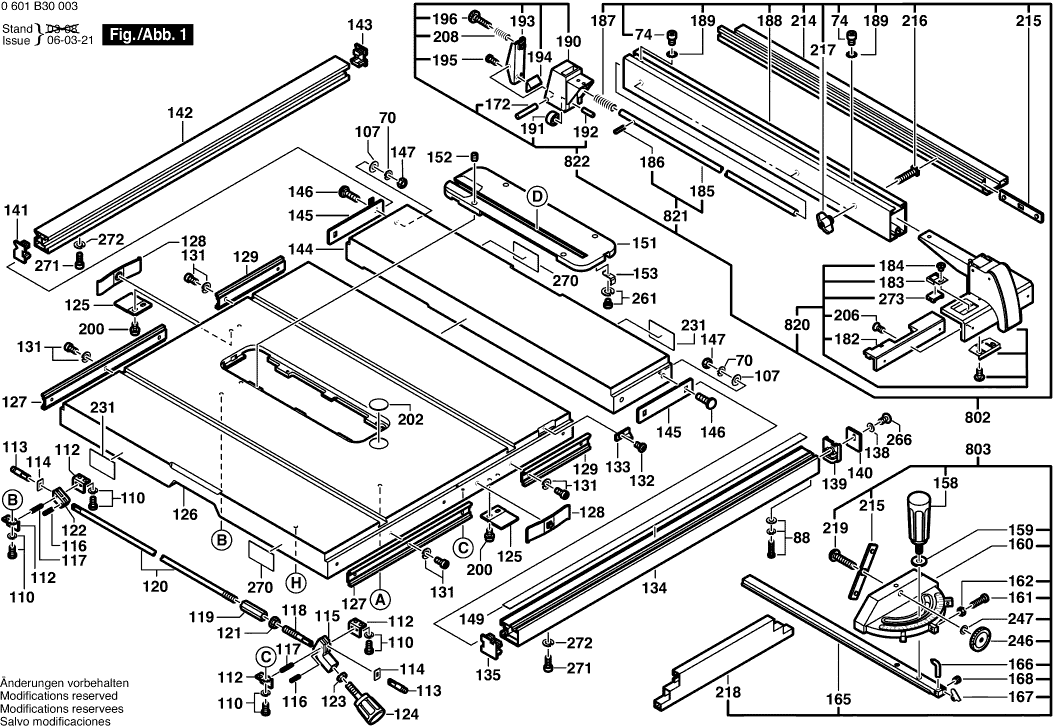

Tekeningen van de Bosch 0601B30008 (GTS10)
Onderdelen lijst van de Bosch 0601B30008 (GTS10)
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| MOTORHUIS | ||||
| 1 | 2610996864 | 52.45 | 63.46 | |
| POOLSCHOEN | ||||
| 2 | 1609203K86 | 64.67 | 78.25 | |
| ANKER | ||||
| 3 | 1619P03278 | 126.98 | 153.65 | |
| Niet meer leverbaar, geen vervanging | ||||
| 4 | 1609203K88 | |||
| LEID VOOR NETAANSLUITING | ||||
| 5 | 1609203K89 | 14.94 | 18.08 | |
| Niet meer leverbaar, geen vervanging | ||||
| 6 | 1609203K90 | |||
| KLEMBEVESTIGING | ||||
| 7 | 2610358842 | 1.49 | 1.80 | |
| Voorfrontplaat | ||||
| 8 | 1609203K91 | 47.53 | 57.51 | |
| ZELFKLEVENDE PLAAT | ||||
| 9 | 2610997806 | 1.00 | 1.21 | |
| KOGELLAGER | ||||
| 13 | 2610004595 | 11.37 | 13.76 | |
| KOGELLAGER | ||||
| 14 | 2610911927 | 23.90 | 28.92 | |
| BORSTELHOUDER | ||||
| 16 | 2610911858 | 14.94 | 18.08 | |
| SCHROEF | ||||
| 19 | 2610358844 | 1.49 | 1.80 | |
| FIRMAPLAAT | ||||
| 20 | 1609902557 | 2.08 | 2.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 21 | 1609902559 | |||
| AFDEKDOP | ||||
| 22 | 2610996865 | 13.13 | 15.89 | |
| SCHROEF | ||||
| 23 | 2610998571 | 1.00 | 1.21 | |
| BORSTELDEKSEL | ||||
| 24 | 2610911859 | 2.08 | 2.52 | |
| MOER | ||||
| 25 | 2610327868 | 1.00 | 1.21 | |
| INZETSTUK | ||||
| 26 | 2610911569 | 2.40 | 2.90 | |
| SCHROEF | ||||
| 27 | 2610911929 | 1.00 | 1.21 | |
| RUBBERSLUITRING | ||||
| 28 | 2610996948 | 1.49 | 1.80 | |
| LAGERDEKSEL | ||||
| 29 | 2610911566 | 2.86 | 3.46 | |
| SCHROEF | ||||
| 30 | 2610355295 | 2.08 | 2.52 | |
| Transmissiehuis | ||||
| 31 | 2610996863 | 80.26 | 97.11 | |
| SCHROEF | ||||
| 32 | 1609902670 | 1.00 | 1.21 | |
| VERENDE SLUITRING | ||||
| 33 | 2610911924 | 3.44 | 4.16 | |
| KOGELLAGER | ||||
| 34 | 2610996949 | 13.13 | 15.89 | |
| BORGRING | ||||
| 35 | 2610997281 | 1.00 | 1.21 | |
| TANDWIEL | ||||
| 36 | 2610997208 | 39.14 | 47.36 | |
| TRANSMISSIEDEKSEL | ||||
| 37 | 2610996869 | 23.90 | 28.92 | |
| BORGRING | ||||
| 38 | 2610997282 | 1.00 | 1.21 | |
| KOGELLAGER | ||||
| 39 | 2610997210 | 13.13 | 15.89 | |
| UITGAANDE AS | ||||
| 40 | 2610997211 | 31.42 | 38.02 | |
| SCHIJFSPIE | ||||
| 41 | 2610993102 | 2.08 | 2.52 | |
| LAGERHULS | ||||
| 42 | 2610996932 | 2.40 | 2.90 | |
| Schroef | ||||
| 43 | 2610355293 | 3.44 | 4.16 | |
| SCHROEF | ||||
| 44 | 1609902679 | 1.00 | 1.21 | |
| TORSIEVEER | ||||
| 45 | 2610996875 | 1.49 | 1.80 | |
| ARRETEERPAL | ||||
| 46 | 2610996874 | 10.90 | 13.19 | |
| AANZETSCHROEF | ||||
| 47 | 2610996876 | 1.49 | 1.80 | |
| OPSPANFLENS | ||||
| 48 | 1609203K93 | 11.37 | 13.76 | |
| Niet meer leverbaar, geen vervanging | ||||
| 49 | 2610996871 | |||
| MOER | ||||
| 50 | 2610358858 | 2.40 | 2.90 | |
| VLEUGELSCHROEF | ||||
| 51 | 2610996879 | 2.08 | 2.52 | |
| Niet meer leverbaar, geen vervanging | ||||
| 52 | 2610996878 | |||
| SCHROEF | ||||
| 53 | 1609902699 | 1.00 | 1.21 | |
| Afdekplaat | ||||
| 54 | 2610996877 | 23.90 | 28.92 | |
| Borgplaat | ||||
| 55 | 2610996861 | 155.51 | 188.17 | |
| LEIBOUT | ||||
| 56 | 2610996862 | 4.94 | 5.98 | |
| BORGRING | ||||
| 57 | 2610997276 | 1.00 | 1.21 | |
| Tapeind | ||||
| 58 | 2610996895 | 10.90 | 13.19 | |
| BORGRING | ||||
| 59 | 2610998573 | 1.00 | 1.21 | |
| LAGERBUS | ||||
| 60 | 2610997221 | 4.94 | 5.98 | |
| TANDWIEL | ||||
| 61 | 2610996896 | 5.81 | 7.03 | |
| VERENDE SLUITRING | ||||
| 62 | 1609902672 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 63 | 2610998588 | 1.49 | 1.80 | |
| MOER | ||||
| 64 | 2610358149 | 1.00 | 1.21 | |
| BOUT | ||||
| 65 | 2610910796 | 2.86 | 3.46 | |
| BORGRING | ||||
| 66 | 2610997277 | 1.00 | 1.21 | |
| BEVESTIGINGSHOEK | ||||
| 67 | 2610997212 | 2.86 | 3.46 | |
| LAGERBUS | ||||
| 68 | 1619PA5649 | 1.49 | 1.80 | |
| SCHROEF | ||||
| 69 | 2610297323 | 1.00 | 1.21 | |
| VERENDE SLUITRING | ||||
| 70 | 2610355325 | 1.00 | 1.21 | |
| AS | ||||
| 71 | 2610996897 | 10.90 | 13.19 | |
| SCHROEFDRAADBUS | ||||
| 72 | 2610996933 | 13.13 | 15.89 | |
| LAGERBUS | ||||
| 73 | 2610996938 | 8.35 | 10.10 | |
| SCHROEF | ||||
| 74 | 2610303023 | 1.00 | 1.21 | |
| VEER | ||||
| 75 | 2610997271 | 1.49 | 1.80 | |
| ONDERLEGSCHIJF | ||||
| 76 | 2610998550 | 1.49 | 1.80 | |
| ONDERLEGSCHIJF | ||||
| 77 | 2610997299 | 1.49 | 1.80 | |
| MOER | ||||
| 78 | 2610997298 | 4.94 | 5.98 | |
| Spanhefboom | ||||
| 79 | 2610996898 | 14.94 | 18.08 | |
| Niet meer leverbaar, geen vervanging | ||||
| 80 | 1609203K94 | |||
| SCHROEFDRAADPEN | ||||
| 81 | 1609902669 | 1.00 | 1.21 | |
| Knop | ||||
| 82 | 2610996925 | 1.00 | 1.21 | |
| AANZETSCHROEF | ||||
| 83 | 2610997270 | 2.08 | 2.52 | |
| SCHROEF | ||||
| 84 | 1609902696 | 1.00 | 1.21 | |
| WIJZER | ||||
| 85 | 2610996927 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 86 | 2610355570 | 3.44 | 4.16 | |
| MOER | ||||
| 87 | 2610356706 | 2.40 | 2.90 | |
| SCHROEF | ||||
| 88 | 2610997286 | 1.00 | 1.21 | |
| AANSLAG | ||||
| 89 | 2610996929 | 1.49 | 1.80 | |
| Behuizing | ||||
| 90 | 1609203L32 | 155.51 | 188.17 | |
| SCHROEF | ||||
| 91 | 2610997294 | 1.00 | 1.21 | |
| SCHAKELKAST | ||||
| 92 | 1609203K95 | 10.90 | 13.19 | |
| RUBBEREN BUS | ||||
| 93 | 2610358846 | 1.49 | 1.80 | |
| Bevestigingsklem | ||||
| 94 | 2610996930 | 2.40 | 2.90 | |
| Bevestigingsklem | ||||
| 95 | 2610996931 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 96 | 2610910047 | 1.00 | 1.21 | |
| KABELKLEM | ||||
| 97 | 2610990504 | 1.00 | 1.21 | |
| Schroef | ||||
| 98 | 2610997273 | 1.49 | 1.80 | |
| MOER | ||||
| 99 | 2610997246 | 1.49 | 1.80 | |
| RINGSLEUTEL | ||||
| 100 | 2610996880 | 4.94 | 5.98 | |
| Houder | ||||
| 102 | 2610996922 | 1.49 | 1.80 | |
| SCHROEF | ||||
| 103 | 2610998574 | 1.00 | 1.21 | |
| KABELKLEM | ||||
| 104 | 1609203K96 | 1.00 | 1.21 | |
| VERBINDINGSLEIDING | ||||
| 105 | 1609203L33 | 9.67 | 11.70 | |
| SCHROEF | ||||
| 106 | 2610997297 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 107 | 2610910013 | 2.08 | 2.52 | |
| SCHROEF | ||||
| 108 | 2610998575 | 1.00 | 1.21 | |
| LAGERBLOK | ||||
| 109 | 2610996894 | 4.94 | 5.98 | |
| PLAATSCHROEF | ||||
| 110 | 2610908271 | 1.49 | 1.80 | |
| SCHROEF | ||||
| 111 | 2610998587 | 1.00 | 1.21 | |
| BEVESTIGINGSHOEK | ||||
| 112 | 2610996921 | 1.49 | 1.80 | |
| PEN | ||||
| 113 | 2610996913 | 4.18 | 5.06 | |
| PLAAT | ||||
| 114 | 2610996917 | 1.49 | 1.80 | |
| Hoek | ||||
| 115 | 2610996914 | 31.42 | 38.02 | |
| PEN | ||||
| 116 | 2610997275 | 1.00 | 1.21 | |
| PEN | ||||
| 117 | 2610997274 | 1.00 | 1.21 | |
| SCHROEFDRAADPEN | ||||
| 118 | 2610996918 | 2.08 | 2.52 | |
| Aansluitmoer | ||||
| 119 | 2610996920 | 5.81 | 7.03 | |
| STANG | ||||
| 120 | 1609203L34 | 2.86 | 3.46 | |
| KLEMBEVESTIGING | ||||
| 121 | 2610994262 | 1.90 | 2.30 | |
| KLEMSTUK | ||||
| 122 | 2610996915 | 10.90 | 13.19 | |
| MOER | ||||
| 123 | 2610355272 | 3.04 | 3.68 | |
| KNEVELSCHROEF | ||||
| 124 | 2610996916 | 3.04 | 3.68 | |
| AANSLAG | ||||
| 125 | 2610997217 | 2.08 | 2.52 | |
| TAFELPLAAT | ||||
| 126 | 1609203L35 | 360.29 | 435.95 | |
| VASTHOUDRAIL | ||||
| 127 | 2610996855 | 6.73 | 8.14 | |
| BEVESTIGINGSPLAAT | ||||
| 128 | 2610996912 | 5.81 | 7.03 | |
| Vasthoudrail | ||||
| 129 | 2610996856 | 2.40 | 2.90 | |
| SCHROEF | ||||
| 131 | 2610303029 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 132 | 2610320339 | 1.00 | 1.21 | |
| Wijzer | ||||
| 133 | 2610996941 | 1.00 | 1.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 134 | 2610996853 | |||
| AFDEKDOP | ||||
| 135 | 2610996923 | 1.00 | 1.21 | |
| Schijf | ||||
| 138 | 2610908270 | 1.00 | 1.21 | |
| AFDEKDOP | ||||
| 139 | 2610997244 | 2.08 | 2.52 | |
| AANSLAG | ||||
| 140 | 2610996926 | 1.49 | 1.80 | |
| AFDEKDOP | ||||
| 141 | 2610997218 | 1.00 | 1.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 142 | 2610996854 | |||
| AFDEKDOP | ||||
| 143 | 2610997216 | 1.00 | 1.21 | |
| TAFELPLAAT | ||||
| 144 | 1609203L36 | 88.83 | 107.48 | |
| Niet meer leverbaar, geen vervanging | ||||
| 145 | 2610996928 | |||
| LOOPBOUT | ||||
| 146 | 1619P01539 | 1.00 | 1.21 | |
| MOER | ||||
| 147 | 2610304772 | 1.49 | 1.80 | |
| VEILIGHEIDSDEKSEL | ||||
| 148 | 2610998577 | 7.46 | 9.03 | |
| SCHAAL | ||||
| 149 | 1609203K97 | 6.73 | 8.14 | |
| Zelfklevende Plaat | ||||
| 150 | 2610997807 | 2.08 | 2.52 | |
| Niet meer leverbaar, geen vervanging | ||||
| 151 | 1609203L37 | |||
| TAPEINDE | ||||
| 152 | 2610997283 | 1.00 | 1.21 | |
| BORGVEER | ||||
| 153 | 2610011716 | 1.00 | 1.21 | |
| Knevelgreep | ||||
| 158 | 2610998579 | 6.73 | 8.14 | |
| ONDERLEGSCHIJF | ||||
| 159 | 2610909178 | 1.00 | 1.21 | |
| AANSLAG | ||||
| 160 | 1609203L38 | 39.14 | 47.36 | |
| SCHROEF | ||||
| 161 | 1609902697 | 1.00 | 1.21 | |
| MOER | ||||
| 162 | 2610908272 | 1.00 | 1.21 | |
| Geleideprofiel | ||||
| 165 | 1609203L39 | 23.90 | 28.92 | |
| WIJZER | ||||
| 166 | 2610997214 | 2.08 | 2.52 | |
| AANSLAG | ||||
| 167 | 2610997215 | 1.49 | 1.80 | |
| Schroef | ||||
| 168 | 2610296243 | 1.00 | 1.21 | |
| PEN | ||||
| 172 | 2610997291 | 1.00 | 1.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 182 | 2610996891 | |||
| Houderarm | ||||
| 183 | 2610998570 | 4.94 | 5.98 | |
| AFDEKKING | ||||
| 184 | 2610358892 | 2.08 | 2.52 | |
| Stang | ||||
| 185 | 1609203K99 | 6.73 | 8.14 | |
| BEVESTIGINGSBOUT | ||||
| 186 | 1609902703 | 1.00 | 1.21 | |
| VEER | ||||
| 187 | 2610996888 | 1.49 | 1.80 | |
| PROFIELRAIL | ||||
| 188 | 1609203L40 | 52.45 | 63.46 | |
| SCHIJF | ||||
| 189 | 2610358802 | 1.49 | 1.80 | |
| Behuizing | ||||
| 190 | 2610996884 | 14.94 | 18.08 | |
| ROL | ||||
| 191 | 2610996886 | 1.49 | 1.80 | |
| PEN | ||||
| 192 | 2610997292 | 1.49 | 1.80 | |
| KLEMPLAAT | ||||
| 193 | 2610996885 | 4.94 | 5.98 | |
| KLEMSTUK | ||||
| 194 | 2610997240 | 2.08 | 2.52 | |
| SCHROEF | ||||
| 195 | 2610997293 | 1.00 | 1.21 | |
| STELSCHROEF | ||||
| 196 | 2610997245 | 2.40 | 2.90 | |
| Rubberen Bus | ||||
| 197 | 2610911920 | 1.00 | 1.21 | |
| INBUSSLUITINGEN | ||||
| 198 | 2610998551 | 2.40 | 2.90 | |
| SCHROEF | ||||
| 199 | 2610998580 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 200 | 2610328617 | 1.00 | 1.21 | |
| BORGRING | ||||
| 201 | 2610992380 | 1.00 | 1.21 | |
| ZELFKLEVENDE PLAAT | ||||
| 202 | 1609203L00 | 9.47 | 11.46 | |
| STEEKKOPPELING | ||||
| 203 | 2610358932 | 1.49 | 1.80 | |
| Onderlegschijf | ||||
| 204 | 2610303020 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 205 | 2610303026 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 206 | 2610967422 | 1.00 | 1.21 | |
| VEER | ||||
| 208 | 2610998593 | 1.00 | 1.21 | |
| ONDERLEGSCHIJF | ||||
| 209 | 2610912588 | 1.00 | 1.21 | |
| Zelfklevende Plaat | ||||
| 211 | 1609203L01 | 1.00 | 1.21 | |
| WIG TEGEN WEGROLLEN | ||||
| 212 | 2610341465 | 2.08 | 2.52 | |
| Drukveer | ||||
| 213 | 2610913192 | 1.00 | 1.21 | |
| AANSLAG | ||||
| 214 | 1609203L03 | 27.81 | 33.65 | |
| KLEMPLAAT | ||||
| 215 | 1609203L04 | 2.08 | 2.52 | |
| SCHROEF | ||||
| 216 | 1609203L05 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 216 | 1609B06851 | 1.00 | 1.21 | |
| KNOP | ||||
| 217 | 1609203L06 | 3.44 | 4.16 | |
| PROFIELRAIL | ||||
| 218 | 1609203L07 | 18.94 | 22.92 | |
| BOUT | ||||
| 219 | 1609203L08 | 1.49 | 1.80 | |
| BESCHERMINGSPLAAT | ||||
| 220 | 1609203L09 | 9.67 | 11.70 | |
| ONDERLEGSCHIJF | ||||
| 221 | 1609203L10 | 1.00 | 1.21 | |
| MOER | ||||
| 222 | 1609203L11 | 1.49 | 1.80 | |
| Bevestigingsplaat | ||||
| 223 | 1609203L12 | 5.81 | 7.03 | |
| Schroef | ||||
| 224 | 1609203L13 | 1.00 | 1.21 | |
| Moer | ||||
| 225 | 1609203L14 | 1.00 | 1.21 | |
| Schroef | ||||
| 226 | 1609203L15 | 1.00 | 1.21 | |
| Beschermingsplaat | ||||
| 227 | 1609203L16 | 31.42 | 38.02 | |
| SCHROEF | ||||
| 228 | 1609902044 | 1.00 | 1.21 | |
| Insteekmodule | ||||
| 229 | 1609203L18 | 10.90 | 13.19 | |
| MOER | ||||
| 230 | 1609203L19 | 2.08 | 2.52 | |
| Zelfklevende Plaat | ||||
| 231 | 1609203L20 | 2.40 | 2.90 | |
| Niet meer leverbaar, geen vervanging | ||||
| 232 | 1609902027 | |||
| KLAPBESCHERMING | ||||
| 233 | 1609902025 | 18.94 | 22.92 | |
| Niet meer leverbaar, geen vervanging | ||||
| 234 | 1609902026 | |||
| Afdekplaat | ||||
| 235 | 1609902045 | 10.90 | 13.19 | |
| SCHROEF | ||||
| 236 | 1609902040 | 1.00 | 1.21 | |
| BESCHERMINGSHOUDER | ||||
| 237 | 1609902030 | 4.94 | 5.98 | |
| Vulring | ||||
| 238 | 1609902029 | 1.00 | 1.21 | |
| Schroef | ||||
| 239 | 1609902028 | 1.00 | 1.21 | |
| Reservoir | ||||
| 241 | 1609203L30 | 27.81 | 33.65 | |
| Zelfklevende Plaat | ||||
| 242 | 1609203L31 | 2.87 | 3.47 | |
| SCHROEF | ||||
| 243 | 1609902033 | 1.49 | 1.80 | |
| RONDE MOER | ||||
| 246 | 1609902047 | 2.40 | 2.90 | |
| ONDERLEGSCHIJF | ||||
| 247 | 2610993221 | 1.00 | 1.21 | |
| FILTER | ||||
| 248 | 2610017015 | 11.37 | 13.76 | |
| SPOEL | ||||
| 248 | 1609902048 | 11.02 | 13.33 | |
| GELEIDINGSBAND | ||||
| 249 | 1609902050 | 1.00 | 1.21 | |
| SCHOTELSCHIJF | ||||
| 250 | 1609902051 | 5.81 | 7.03 | |
| VERENDE SLUITRING | ||||
| 251 | 1609902052 | 1.00 | 1.21 | |
| ONDERLEGSCHIJF | ||||
| 252 | 1609902053 | 1.00 | 1.21 | |
| SCHOTELSCHIJF | ||||
| 253 | 1609902032 | 1.00 | 1.21 | |
| SPANVEER | ||||
| 254 | 1609902031 | 1.49 | 1.80 | |
| VULRING | ||||
| 255 | 1609902041 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 256 | 1609902046 | 1.00 | 1.21 | |
| WIG TEGEN WEGROLLEN | ||||
| 257 | 1609902043 | 1.00 | 1.21 | |
| WIG TEGEN WEGROLLEN | ||||
| 258 | 1609902042 | 1.49 | 1.80 | |
| SCHROEFDRAADPEN | ||||
| 260 | 1609902054 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 261 | 1609902055 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 262 | 1609902056 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 263 | 1609902057 | 1.00 | 1.21 | |
| Moer | ||||
| 266 | 2610911896 | 1.00 | 1.21 | |
| MOER | ||||
| 267 | 1609902058 | 1.00 | 1.21 | |
| SCHARNIERDEEL | ||||
| 268 | 1609902039 | 2.08 | 2.52 | |
| SCHROEF | ||||
| 269 | 1609902059 | 1.00 | 1.21 | |
| Etiket | ||||
| 270 | 1609902060 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 271 | 2610997296 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 272 | 2610358936 | 1.49 | 1.80 | |
| Lens | ||||
| 273 | 1609902063 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 274 | 1609902616 | 1.00 | 1.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 670 | 2610919255 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 801 | 1609203L41 | |||
| LENGTEAANSLAG | ||||
| 802 | 1609203L42 | 219.55 | 265.66 | |
| VERSTEKLINIAAL | ||||
| 803 | 1609203L43 | 98.18 | 118.80 | |
| KOOLBORSTELSET | ||||
| 810 | 1609203L02 | 12.21 | 14.77 | |
| Niet meer leverbaar, geen vervanging | ||||
| 820 | 1609902076 | |||
| Stang | ||||
| 821 | 1609902077 | 6.73 | 8.14 | |
| Klemtang | ||||
| 822 | 1609902078 | 27.81 | 33.65 | |
