Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601L30220 ( GTS10 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

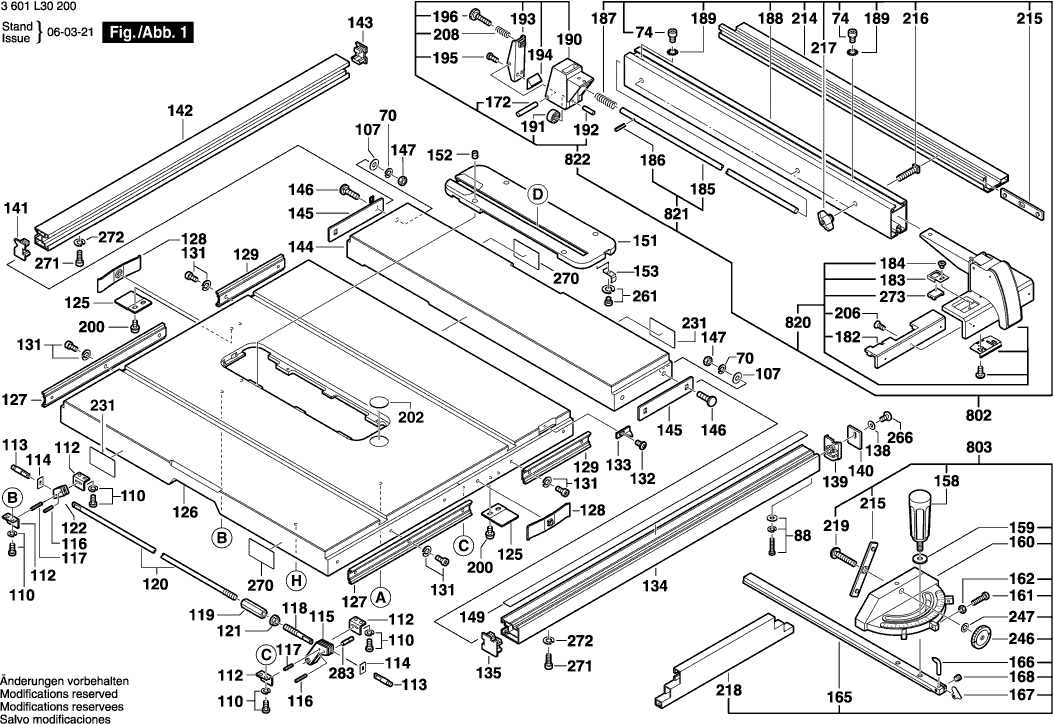

Tekeningen van de Bosch 3601L30220 ( GTS10 )

Onderdelen lijst van de Bosch 3601L30220 ( GTS10 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Motorhuis
1 2610996864 44.82 54.23
Poolschoen
2 1609203K86 55.25 66.85
Anker
3 1619P03278 113.29 137.08
Niet meer leverbaar, geen vervanging
4 1609203K88
Leid Voor Netaansluiting
5 1609203K89 12.41 15.02
Niet meer leverbaar, geen vervanging
6 1609203K90
Klembevestiging
7 2610358842 1.18 1.43
Voorfrontplaat
8 1609203K91 40.61 49.14
Zelfklevende Plaat
9 2610997806 0.83 1.00
Toerentalregelaar
12 2610008062 36.85 44.59
Kogellager
13 2610911928 9.53 11.53
Kogellager
14 2610911927 20.42 24.71
Borstelhouder
16 2610911858 12.41 15.02
Schroef
19 2610358844 1.18 1.43
Firmaplaat
20 1609902557 1.70 2.06
Typeplaat
21 1619P03459 2.71 3.28
Afdekdop
22 2610996865 11.88 14.37
Schroef
23 2610998571 0.83 1.00
Borsteldeksel
24 2610911859 1.70 2.06
Moer
25 2610327868 0.83 1.00
Inzetstuk
26 2610911569 1.94 2.35
Schroef
27 2610911929 0.83 1.00
Rubbersluitring
28 2610996948 1.18 1.43
Lagerdeksel
29 2610911566 2.24 2.71
Schroef
30 2610355295 1.70 2.06
Transmissiehuis
31 2610996863 67.25 81.37
Schroef
32 1609902670 0.83 1.00
Verende Sluitring
33 2610911924 2.71 3.28
Kogellager
34 2610996949 11.88 14.37
Borgring
35 2610997281 0.83 1.00
Tandwiel
36 2610997208 33.45 40.47
Transmissiedeksel
37 2610996869 20.42 24.71
Borgring
38 2610997282 0.83 1.00
Kogellager
39 2610997210 11.88 14.37
Uitgaande As
40 2610997211 26.84 32.48
Schijfspie
41 2610993102 1.70 2.06
Lagerhuls
42 2610996932 1.94 2.35
Schroef
43 2610355293 2.71 3.28
Schroef
44 1609902679 0.83 1.00
Torsieveer
45 2610996875 1.18 1.43
Arreteerpal
46 2610996874 8.45 10.22
Aanzetschroef
47 2610996876 1.18 1.43
Bevestigingsflens
48 1609203K93 9.53 11.53
Niet meer leverbaar, geen vervanging
49 2610996871
Moer
50 2610358858 1.94 2.35
Vleugelschroef
51 2610996879 1.70 2.06
Niet meer leverbaar, geen vervanging
52 2610996878
Schroef
53 1609902699 0.83 1.00
Afdekplaat
54 2610996877 20.42 24.71
Borgplaat
55 2610996861 130.32 157.69
Geleidestang
56 2610996862 4.10 4.96
Borgring
57 2610997276 0.83 1.00
Tapeind
58 2610996895 8.45 10.22
Borgring
59 2610998573 0.83 1.00
Lagerbus
60 2610997221 4.10 4.96
Tandwiel
61 2610996896 4.70 5.69
Verende Sluitring
62 1609902672 0.83 1.00
Schroef
63 2610998588 1.18 1.43
Moer
64 2610358149 0.83 1.00
Bout
65 2610910796 2.24 2.71
Borgring
66 2610997277 0.83 1.00
Bevestigingshoek
67 2610997212 2.24 2.71
Lagerbus
68 1619PA5649 1.18 1.43
Schroef
69 2610297323 0.83 1.00
Verende Sluitring
70 2610355325 0.83 1.00
As
71 2610996897 8.45 10.22
Schroefdraadbus
72 2610996933 11.88 14.37
Lagerbus
73 2610996938 6.54 7.91
Schroef
74 2610303023 0.83 1.00
Veer
75 2610997271 1.18 1.43
Onderlegschijf
76 2610998550 1.18 1.43
Onderlegschijf
77 2610997299 1.18 1.43
Moer
78 2610997298 4.10 4.96
Spanhefboom
79 2610996898 12.41 15.02
Niet meer leverbaar, geen vervanging
80 1609203K94
Schroefdraadpen
81 1609902669 0.83 1.00
Knop
82 2610996925 0.83 1.00
Aanzetschroef
83 2610997270 1.70 2.06
Schroef
84 1609902696 0.83 1.00
Naald
85 2610996927 0.83 1.00
Schijf
86 2610355570 2.71 3.28
Moer
87 2610356706 1.94 2.35
Schroef
88 2610997286 0.83 1.00
Aanslag
89 2610996929 1.18 1.43
Behuizing
90 1609203L32 130.32 157.69
Schroef
91 2610997294 0.83 1.00
Schakelkast
92 1609203K95 8.45 10.22
Rubberen Bus
93 2610358846 1.18 1.43
Bevestigingsklem
94 2610996930 1.94 2.35
Bevestigingsklem
95 2610996931 0.83 1.00
Schroef
96 2610910047 0.83 1.00
Kabelklem
97 2610990504 0.83 1.00
Schroef
98 2610997273 1.18 1.43
Moer
99 2610997246 1.18 1.43
Sleutel
100 2610996880 4.10 4.96
Houder
102 2610996922 1.18 1.43
Schroef
103 2610998574 0.83 1.00
Kabelklem
104 1609203K96 0.83 1.00
Verbindingsleiding
105 1609203L33 7.58 9.17
Schroef
106 2610997297 0.83 1.00
Schijf
107 2610910013 1.70 2.06
Schroef
108 2610998575 0.83 1.00
Lagerblok
109 2610996894 4.10 4.96
Plaatschroef
110 2610908271 1.18 1.43
Schroef
111 2610998587 0.83 1.00
Bevestigingshoek
112 2610996921 1.18 1.43
Stift
113 2610996913 3.31 4.01
Plaat
114 2610996917 1.18 1.43
Nokkenschijf
115 2610937294 7.58 9.17
Stift
116 2610997275 0.83 1.00
Stift
117 2610997274 0.83 1.00
Schroefdraadpen
118 2610996918 1.70 2.06
Aansluitmoer
119 2610996920 4.70 5.69
Stang
120 1609203L34 2.24 2.71
Moer
121 1619P03453 0.83 1.00
Klemstuk
122 2610996915 8.45 10.22
Aanslag
125 2610997217 1.70 2.06
Tafelplaat
126 1619P03470 233.78 282.87
VASTHOUDRAIL
127 2610996855 5.33 6.45
Bevestigingsplaat
128 2610996912 4.70 5.69
Vasthoudrail
129 2610996856 1.94 2.35
Schroef
131 2610303029 0.83 1.00
Schroef
132 2610320339 0.83 1.00
Naald
133 2610996941 0.83 1.00
Niet meer leverbaar, geen vervanging
134 2610996853
Afdekdop
135 2610996923 0.83 1.00
Schijf
138 2610908270 0.83 1.00
Afdekdop
139 2610997244 1.70 2.06
Aanslag
140 2610996926 1.18 1.43
Afdekdop
141 2610997218 0.83 1.00
Niet meer leverbaar, geen vervanging
142 2610996854
Afdekdop
143 2610997216 0.83 1.00
Tafelplaat
144 1609203L36 73.72 89.20
Niet meer leverbaar, geen vervanging
145 2610996928
Loopbout
146 1619P01539 0.83 1.00
Moer
147 2610304772 1.18 1.43
Veiligheidsdeksel
148 2610998577 5.83 7.05
SCHAAL
149 1609203K97 5.33 6.45
Zelfklevende Plaat
150 2610997807 1.70 2.06
Niet meer leverbaar, geen vervanging
151 1609203L37
Tapeinde
152 2610997283 0.83 1.00
Borgveer
153 2610011716 0.83 1.00
Knevelgreep
158 2610998579 5.33 6.45
Onderlegschijf
159 2610909178 0.83 1.00
Aanslag
160 1609203L38 33.45 40.47
Schroef
161 1609902697 0.83 1.00
Moer
162 2610908272 0.83 1.00
Geleideprofiel
165 1609203L39 20.42 24.71
Naald
166 2610997214 1.70 2.06
Aanslag
167 2610997215 1.18 1.43
Schroef
168 2610296243 0.83 1.00
Stift
172 2610997291 0.83 1.00
Niet meer leverbaar, geen vervanging
182 2610996891
Houderarm
183 2610998570 4.10 4.96
Afdekking
184 2610358892 1.70 2.06
Stang
185 1609203K99 5.33 6.45
Aanslagbout
186 1609902703 0.83 1.00
Veer
187 2610996888 1.18 1.43
PROFIELRAIL
188 1609203L40 44.82 54.23
Schijf
189 2610358802 1.18 1.43
Behuizing
190 2610996884 12.41 15.02
Arreteerpal
191 2610996886 1.18 1.43
Stift
192 2610997292 1.18 1.43
Klemplaat
193 2610996885 4.10 4.96
Klemstuk
194 2610997240 1.70 2.06
Schroef
195 2610997293 0.83 1.00
Stelschroef
196 2610997245 1.94 2.35
Rubberen Bus
197 2610911920 0.83 1.00
Inbussluitingen
198 2610998551 1.94 2.35
Schroef
199 2610998580 0.83 1.00
Schroef
200 2610328617 0.83 1.00
Borgring
201 2610992380 0.83 1.00
Zelfklevende Plaat
202 1609203L00 8.45 10.22
Steekkoppeling
203 2610358932 1.18 1.43
Onderlegschijf
204 2610303020 0.83 1.00
Schroef
205 2610303026 0.83 1.00
Schroef
206 2610967422 0.83 1.00
Connector
207 2610911933 0.83 1.00
Veer
208 2610998593 0.83 1.00
Onderlegschijf
209 2610912588 0.83 1.00
Zelfklevende Plaat
211 1609203L01 0.83 1.00
Wig Tegen Wegrollen
212 2610341465 1.70 2.06
Drukveer
213 2610913192 0.83 1.00
Aanslag
214 1609203L03 23.75 28.74
Klemplaat
215 1609203L04 1.70 2.06
Schroef
216 1609203L05 0.83 1.00
Schroef
216 1609B06851 0.83 1.00
Knop
217 1609203L06 2.71 3.28
Profielrail
218 1609203L07 15.71 19.01
Bout
219 1609203L08 1.18 1.43
Beschermingsplaat
220 1609203L09 7.58 9.17
Onderlegschijf
221 1609203L10 0.83 1.00
Moer
222 1609203L11 1.18 1.43
Bevestigingsplaat
223 1609203L12 4.70 5.69
Schroef
224 1609203L13 0.83 1.00
Moer
225 1609203L14 0.83 1.00
Schroef
226 1609203L15 0.83 1.00
Beschermingsplaat
227 1609203L16 26.84 32.48
Schroef
228 1609902044 0.83 1.00
Insteekmodule
229 1609203L18 8.45 10.22
Moer
230 1609203L19 1.70 2.06
Zelfklevende Plaat
231 1609203L20 1.94 2.35
Niet meer leverbaar, geen vervanging
232 1609902027
KLAPBESCHERMING
233 1609902025 15.71 19.01
Niet meer leverbaar, geen vervanging
234 1609902026
Afdekplaat
235 1609902045 8.45 10.22
Schroef
236 1609902040 0.83 1.00
Beschermingshouder
237 1609902030 4.10 4.96
Vulring
238 1609902029 0.83 1.00
Schroef
239 1609902028 0.83 1.00
Reservoir
241 1609203L30 23.75 28.74
Schroef
243 1609902033 1.18 1.43
Stift
244 1609902023 1.70 2.06
Moer
245 1609902024 0.83 1.00
Ronde Moer
246 1609902047 1.94 2.35
Onderlegschijf
247 2610993221 0.83 1.00
Spoel
248 1609902048 10.10 12.22
Filter
248 2610017015 9.53 11.53
Geleidingsband
249 1609902050 0.83 1.00
Schotelschijf
250 1609902051 4.70 5.69
Verende Sluitring
251 1609902052 0.83 1.00
Onderlegschijf
252 1609902053 0.83 1.00
Schotelschijf
253 1609902032 0.83 1.00
Spanveer
254 1609902031 1.18 1.43
Vulring
255 1609902041 0.83 1.00
Schroef
256 1609902046 0.83 1.00
Wig Tegen Wegrollen
257 1609902043 0.83 1.00
Wig Tegen Wegrollen
258 1609902042 1.18 1.43
Schroefdraadpen
260 1609902054 0.83 1.00
Schroef
261 1609902055 0.83 1.00
Schroef
262 1609902056 0.83 1.00
Schroef
263 1609902057 0.83 1.00
Schroef
264 2610355278 4.10 4.96
Ronde Moer
265 1609902022 0.83 1.00
Moer
266 2610911896 0.83 1.00
Moer
267 1609902058 0.83 1.00
Scharnierdeel
268 1609902039 1.70 2.06
Schroef
269 1609902059 0.83 1.00
Etiket
270 1609902060 0.83 1.00
Schroef
271 2610997296 0.83 1.00
Schijf
272 2610358936 1.18 1.43
Lens
273 1609902063 0.83 1.00
Geleidestift
283 2610937292 1.18 1.43
Draaigreep
285 2610937289 9.53 11.53
As
286 2610937290 10.73 12.98
Opspanhaak
287 2610937291 2.24 2.71
Wig Tegen Wegrollen
288 1619P03473 0.83 1.00
Snapring
289 2610937293 0.83 1.00
Veiligheidsdeksel
801 1609203L41 91.56 110.79
LENGTEAANSLAG
802 1609203L42 187.62 227.02
VERSTEKLINIAAL
803 1609203L43 81.47 98.58
Koolborstelset
810 2610018332 18.19 22.01
Niet meer leverbaar, geen vervanging
820 1609902076
Stang
821 1609902077 5.33 6.45
Klemtang
822 1609902078 23.75 28.74
