Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601M42000 ( GTS635-216 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

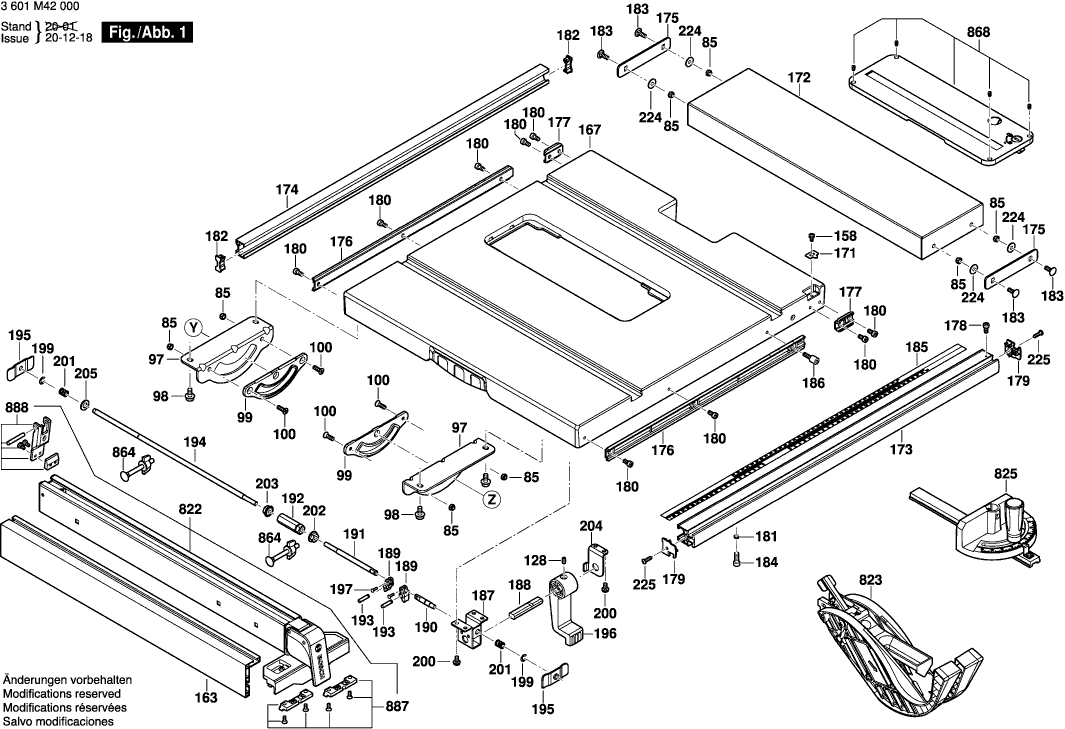

Tekeningen van de Bosch 3601M42000 ( GTS635-216 )
Onderdelen lijst van de Bosch 3601M42000 ( GTS635-216 )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| MOTORHUIS | ||||
| 1 | 1609B04181 | 17.60 | 21.30 | |
| POOLSCHOEN | ||||
| 2 | 1619P04474 | 26.62 | 32.21 | |
| SCHAKELAAR | ||||
| 4 | 1609B03941 | 17.60 | 21.30 | |
| LEID VOOR NETAANSLUITING | ||||
| 5 | 1609B05701 | 8.48 | 10.26 | |
| KABELKLEM | ||||
| 6 | 1609B01027 | 1.00 | 1.21 | |
| KLEMBEVESTIGING | ||||
| 7 | 1609BP7074 | 1.00 | 1.21 | |
| KOGELLAGER | ||||
| 13 | 1609B04083 | 2.18 | 2.64 | |
| LAGERSTRIP | ||||
| 14 | 1619P06374 | 7.32 | 8.86 | |
| BORSTELHOUDER | ||||
| 16 | 1619P06212 | 5.96 | 7.21 | |
| SCHROEF | ||||
| 18 | 1609B04911 | 3.04 | 3.68 | |
| SCHROEF | ||||
| 19 | 1609B05722 | 1.00 | 1.21 | |
| EINDKAP | ||||
| 22 | 1609B04130 | 6.53 | 7.90 | |
| SPECIALE BOUT | ||||
| 23 | 1609B00921 | 1.00 | 1.21 | |
| SOFTSTARTMODULE | ||||
| 24 | 1600A01CV2 | 22.88 | 27.68 | |
| AFDEKKING | ||||
| 25 | 1609B05717 | 1.00 | 1.21 | |
| AFDEKKING | ||||
| 26 | 1609B05718 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 27 | 1609B01281 | 1.00 | 1.21 | |
| RUBBERSLUITRING | ||||
| 28 | 1609B04072 | 1.00 | 1.21 | |
| HAAKSE STEKKER | ||||
| 32 | 1619P06213 | 1.32 | 1.60 | |
| SCHROEF | ||||
| 33 | 1609B04208 | 1.00 | 1.21 | |
| OMKEERPLAAT | ||||
| 34 | 1609B04075 | 1.32 | 1.60 | |
| UITGAANDE AS | ||||
| 38 | 1609B03947 | 7.32 | 8.86 | |
| SPIRAALTANDWIEL | ||||
| 39 | 1609B06362 | 11.02 | 13.33 | |
| TRANSMISSIEDEKSEL | ||||
| 40 | 1609B03944 | 9.47 | 11.46 | |
| SCHROEF | ||||
| 41 | 1609B01050 | 1.00 | 1.21 | |
| LAGER | ||||
| 42 | 1609B00598 | 6.53 | 7.90 | |
| LAGERDEKSEL | ||||
| 43 | 1609B03948 | 1.32 | 1.60 | |
| ARRETEERPAL | ||||
| 44 | 1609B06785 | 4.58 | 5.54 | |
| TORSIEVEER | ||||
| 45 | 1609B03937 | 1.00 | 1.21 | |
| AANZETSCHROEF | ||||
| 46 | 1609B03923 | 1.00 | 1.21 | |
| STELSCHROEF | ||||
| 47 | 1609B03929 | 1.00 | 1.21 | |
| MOER | ||||
| 48 | 1609BT4033 | 1.00 | 1.21 | |
| BINNENRING | ||||
| 49 | 1609B03913 | 4.58 | 5.54 | |
| FLENS | ||||
| 51 | 1609B03915 | 3.71 | 4.49 | |
| MOER | ||||
| 52 | 1609B03916 | 1.00 | 1.21 | |
| BESCHERMINGSPLAAT | ||||
| 53 | 1609B05720 | 1.00 | 1.21 | |
| VERBINDINGSKABEL | ||||
| 54 | 1609B05721 | 1.90 | 2.30 | |
| ONTSTORINGSCONDENSATOR | ||||
| 55 | 1609B05319 | 1.00 | 1.21 | |
| AANSLUITBLOK | ||||
| 57 | 1609BP7059 | 1.32 | 1.60 | |
| AANSLUITDRAAD | ||||
| 58 | 1609B06506 | 1.00 | 1.21 | |
| AANSLUITDRAAD | ||||
| 59 | 1609B06507 | 1.00 | 1.21 | |
| AANDRIJFAS | ||||
| 61 | 1609B04525 | 2.18 | 2.64 | |
| SCHIJF | ||||
| 62 | 1609B00675 | 1.00 | 1.21 | |
| ZESKANT SCHROEF | ||||
| 63 | 1609B01381 | 1.00 | 1.21 | |
| SCHROEFLIJST | ||||
| 64 | 1609B06704 | 5.96 | 7.21 | |
| STEUNPLAAT | ||||
| 65 | 1609B04522 | 2.52 | 3.05 | |
| WIJZER | ||||
| 66 | 1609B04533 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 68 | 1609B00650 | 1.00 | 1.21 | |
| LAGERBUS | ||||
| 69 | 1609B04523 | 1.00 | 1.21 | |
| BORGBEUGEL | ||||
| 70 | 1609B01287 | 1.00 | 1.21 | |
| LAGERBUS | ||||
| 71 | 1609B04524 | 1.90 | 2.30 | |
| Niet meer leverbaar, geen vervanging | ||||
| 72 | 1609B04520 | |||
| SCHROEF | ||||
| 73 | 1609B00624 | 1.00 | 1.21 | |
| GELEIDEPROFIEL | ||||
| 74 | 1609B04519 | 2.52 | 3.05 | |
| SCHIJF | ||||
| 78 | 1609B04521 | 1.00 | 1.21 | |
| SCHIJFHANDWIEL | ||||
| 79 | 1609B04528 | 3.04 | 3.68 | |
| COMBINATIESCHROEF | ||||
| 80 | 1619P03825 | 1.00 | 1.21 | |
| ONDERLEGSCHIJF | ||||
| 81 | 1609B00757 | 1.00 | 1.21 | |
| KRUK | ||||
| 82 | 1609B04529 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 83 | 1609B00689 | 1.32 | 1.60 | |
| SCHROEF | ||||
| 84 | 1609B06368 | 1.00 | 1.21 | |
| BORGMOER | ||||
| 85 | 1609BP7039 | 1.00 | 1.21 | |
| STOFREINIGER | ||||
| 86 | 1609B03863 | 1.32 | 1.60 | |
| AFSCHERMONDERSTUK | ||||
| 87 | 1609B04536 | 7.32 | 8.86 | |
| STEUNHULS | ||||
| 88 | 1609B04530 | 1.00 | 1.21 | |
| DRUKVEER | ||||
| 91 | 1609B04531 | 1.00 | 1.21 | |
| WAGEN | ||||
| 92 | 1609B04517 | 45.52 | 55.08 | |
| SCHROEF | ||||
| 93 | 1609B04560 | 1.00 | 1.21 | |
| VORMSCHIJF | ||||
| 94 | 1609B03829 | 1.00 | 1.21 | |
| STOP | ||||
| 95 | 1609B04551 | 1.32 | 1.60 | |
| SCHROEF | ||||
| 96 | 1609B06561 | 1.00 | 1.21 | |
| BEVESTIGINGSHOEK | ||||
| 97 | 1609B06705 | 9.47 | 11.46 | |
| Opspanhaak | ||||
| 97 | 1609B04538 | 5.02 | 6.07 | |
| SCHROEF | ||||
| 98 | 1609B04541 | 1.00 | 1.21 | |
| BUS VAN GLIJLAGER | ||||
| 99 | 1609B01186 | 7.32 | 8.86 | |
| CILINDERKOPSCHROEF | ||||
| 100 | 1609B01196 | 1.00 | 1.21 | |
| STOFAFZUIGING | ||||
| 101 | 1609B06363 | 1.00 | 1.21 | |
| KUNSTSTOF ZELFTAPSCHROEF | ||||
| 105 | 1609B01046 | 1.00 | 1.21 | |
| O-RING | ||||
| 106 | 1609B04228 | 3.71 | 4.49 | |
| SCHIJF | ||||
| 112 | 1609B04534 | 1.00 | 1.21 | |
| SCHROEFDRAADPEN | ||||
| 128 | 1609B04562 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 158 | 1609B01282 | 1.00 | 1.21 | |
| LICHAAM | ||||
| 163 | 1609B03874 | 13.90 | 16.82 | |
| TAFELPLAAT | ||||
| 167 | 1609B03957 | 130.32 | 157.69 | |
| VEERPLAAT | ||||
| 169 | 1609B06422 | 1.00 | 1.21 | |
| WIJZER | ||||
| 171 | 1609B03978 | 1.00 | 1.21 | |
| VERLENGINGSEENHEID | ||||
| 172 | 1609B03959 | 17.60 | 21.30 | |
| RAIL | ||||
| 173 | 1609B03960 | 17.60 | 21.30 | |
| RAIL | ||||
| 174 | 1609B03961 | 8.48 | 10.26 | |
| PLAAT | ||||
| 175 | 1609B03963 | 1.32 | 1.60 | |
| RAIL | ||||
| 176 | 1609B06365 | 1.90 | 2.30 | |
| RAIL | ||||
| 177 | 1609B06366 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 178 | 1609B02751 | 1.00 | 1.21 | |
| AFDEKKING | ||||
| 179 | 1609B06382 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 180 | 1609B00627 | 1.90 | 2.30 | |
| SCHIJF | ||||
| 181 | 1609B02181 | 1.00 | 1.21 | |
| AFDEKKING | ||||
| 182 | 1609B06400 | 1.00 | 1.21 | |
| AANZETSCHROEF | ||||
| 183 | 1609B03990 | 1.00 | 1.21 | |
| FLENSBOUT | ||||
| 184 | 1609B01322 | 1.00 | 1.21 | |
| CONTACTHULS | ||||
| 185 | 1609B03886 | 2.18 | 2.64 | |
| SCHOUDERSCHROEF | ||||
| 186 | 1609B06589 | 1.00 | 1.21 | |
| BEVESTIGINGSHOEK | ||||
| 187 | 1609B03964 | 2.18 | 2.64 | |
| GREEPLIJST | ||||
| 188 | 1609B03965 | 1.90 | 2.30 | |
| NOKKENSCHIJF | ||||
| 189 | 1609B03966 | 3.04 | 3.68 | |
| SCHARNIERHELFT | ||||
| 190 | 1609B03967 | 1.32 | 1.60 | |
| SCHARNIERHELFT | ||||
| 191 | 1609B03968 | 1.90 | 2.30 | |
| MOER | ||||
| 192 | 1609B03969 | 1.90 | 2.30 | |
| STEKKERPEN | ||||
| 193 | 1609B03970 | 1.00 | 1.21 | |
| STAAF | ||||
| 194 | 1609B03971 | 3.71 | 4.49 | |
| VEERPLAAT | ||||
| 195 | 1609B03972 | 1.32 | 1.60 | |
| SPANHEFBOOM | ||||
| 196 | 1609B03973 | 1.90 | 2.30 | |
| VERGRENDELNIET | ||||
| 197 | 1609B03974 | 1.00 | 1.21 | |
| SCHROEFDRAADPEN | ||||
| 198 | 1609B04562 | 1.00 | 1.21 | |
| EINDCLIP | ||||
| 199 | 1609B01992 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 200 | 1609B00647 | 1.32 | 1.60 | |
| DRUKVEER | ||||
| 201 | 1609B03976 | 1.00 | 1.21 | |
| FLENSMOER | ||||
| 202 | 1609B03975 | 1.00 | 1.21 | |
| FLENSMOER | ||||
| 203 | 1609B06406 | 1.00 | 1.21 | |
| HOUDERARM | ||||
| 204 | 1609B03993 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 205 | 1609B00670 | 1.32 | 1.60 | |
| SOKKEL | ||||
| 206 | 1609B03983 | 67.98 | 82.26 | |
| FRONTTEKSTPLAAT | ||||
| 207 | 1609B03979 | 12.21 | 14.77 | |
| TUBE | ||||
| 208 | 1609B03984 | 30.08 | 36.40 | |
| ONDERPLAAT | ||||
| 209 | 1609B03985 | 12.21 | 14.77 | |
| VOETDEKSEL | ||||
| 210 | 1609B03986 | 1.00 | 1.21 | |
| AFDEKKING | ||||
| 211 | 1609B03988 | 4.58 | 5.54 | |
| VEERPLAAT | ||||
| 212 | 1609B03995 | 1.00 | 1.21 | |
| HANDGREEP | ||||
| 213 | 1609B03989 | 5.96 | 7.21 | |
| SCHROEF | ||||
| 214 | 1609B01243 | 1.00 | 1.21 | |
| HOUDERARM | ||||
| 215 | 1609B03981 | 1.32 | 1.60 | |
| RUBBERSLUITRING | ||||
| 216 | 1609BP7098 | 1.00 | 1.21 | |
| PLAAT | ||||
| 217 | 1609B06378 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 218 | 1609B06405 | 1.00 | 1.21 | |
| KABELDOORVOERMONDSTUK | ||||
| 219 | 1609B03890 | 1.00 | 1.21 | |
| HOUDERARM | ||||
| 220 | 1609B03994 | 1.90 | 2.30 | |
| HOUDERARM | ||||
| 221 | 1609B06413 | 1.00 | 1.21 | |
| COMBINATIESCHROEF | ||||
| 222 | 1609B00969 | 1.00 | 1.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 223 | 1609B04082 | |||
| ONDERLEGSCHIJF | ||||
| 224 | 1609B01253 | 1.00 | 1.21 | |
| PLAATSCHROEF | ||||
| 225 | 1609BP7138 | 1.00 | 1.21 | |
| PLAATSCHROEF | ||||
| 229 | 1609B00636 | 2.18 | 2.64 | |
| SCHROEF | ||||
| 230 | 1609B06380 | 1.00 | 1.21 | |
| LAGERBUS | ||||
| 231 | 1609B06383 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 232 | 1609B06385 | 1.00 | 1.21 | |
| SCHAKELKAST | ||||
| 233 | 1609B06381 | 1.90 | 2.30 | |
| WERKSTUKSCHUIF | ||||
| 234 | 1609B06410 | 3.04 | 3.68 | |
| VOORZETSCHROEVENDRAAIER | ||||
| 235 | 1609B06384 | 1.32 | 1.60 | |
| VOORZETSCHROEVENDRAAIER | ||||
| 236 | 1609B03891 | 3.71 | 4.49 | |
| KNOP | ||||
| 237 | 1609B06421 | 1.00 | 1.21 | |
| MACHINE-CLIP | ||||
| 238 | 1609B05286 | 1.00 | 1.21 | |
| INPLAKVEL | ||||
| 241 | 1609B06355 | 3.71 | 4.49 | |
| SNAPRING | ||||
| 242 | 1609B04626 | 1.00 | 1.21 | |
| SNAPRING | ||||
| 243 | 1609B00644 | 1.90 | 2.30 | |
| AANSLUITDRAAD | ||||
| 244 | 1609B06358 | 1.32 | 1.60 | |
| AANSLUITDRAAD | ||||
| 245 | 1609B06359 | 1.32 | 1.60 | |
| SCHROEF | ||||
| 246 | 1609B06560 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 247 | 1609B00631 | 2.18 | 2.64 | |
| ANKERBOUWGROEP | ||||
| 803 | 1609B06558 | 61.93 | 74.94 | |
| TYPEPLAAT | ||||
| 808 | 1609BN0362 | 2.18 | 2.64 | |
| KOOLBORSTELSET | ||||
| 810 | 1609B06559 | 9.47 | 11.46 | |
| LEISCHEEN | ||||
| 822 | 1609B04590 | 50.23 | 60.78 | |
| AFSCHERMBOVENSTUK | ||||
| 823 | 1609B06781 | 22.88 | 27.68 | |
| VERSTEKLINIAAL | ||||
| 825 | 1609B06423 | 10.68 | 12.92 | |
| SPOUWMES | ||||
| 828 | 1609B04547 | 17.60 | 21.30 | |
| AANDRIJFKAST | ||||
| 835 | 1609B05709 | 20.39 | 24.67 | |
| TRANSMISSIEAFDEKKING | ||||
| 840 | 1609B06952 | 12.21 | 14.77 | |
| BEVESTIGINGSSET | ||||
| 864 | 1609B06424 | 1.00 | 1.21 | |
| BEVESTIGINGSPLAAT | ||||
| 868 | 1609B06415 | 15.61 | 18.89 | |
| ARRETEERPAL | ||||
| 876 | 1609B05713 | 3.71 | 4.49 | |
| GELEIDESCHOEN | ||||
| 887 | 1609B05715 | 1.90 | 2.30 | |
| KLEMEENHEID | ||||
| 888 | 1609B05657 | 4.58 | 5.54 | |
