Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601JB2901 ( GUS12V-300 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601JB2901 ( GUS12V-300 )

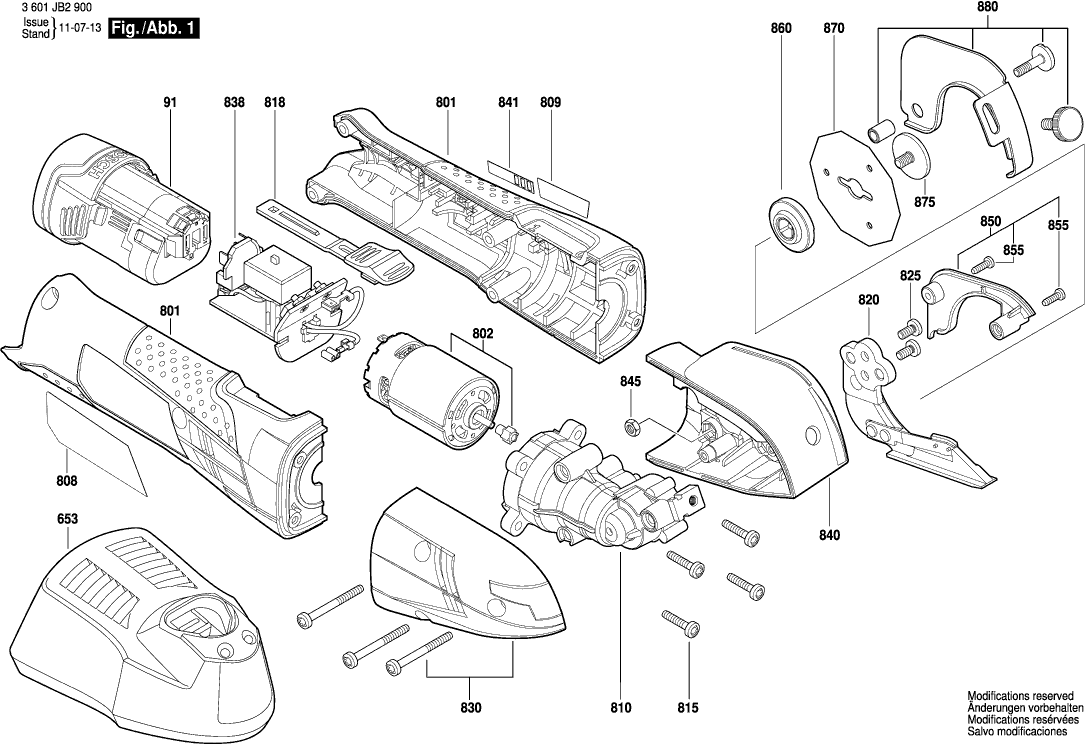

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 3601JB2901 ( GUS12V-300 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Akku
91 1607A350C5 55.25 66.85
Akku
91 1607A350DY 34.69 41.97
Snellader
653 2607225135 67.25 81.37
Snellader
653 2607226101 67.25 81.37
Behuizing
801 2609100773 29.75 36.00
Gelijkstroommotor
802 1607000751 40.61 49.14
Typeplaat
808 1600A00W96 1.94 2.35
Firmaplaat
809 1600A00W99 1.94 2.35
Transmissiehuis
810 1619PA2328 60.65 73.39
Plaatschroef
815 1619PA2329 2.24 2.71
Schuifschakelaar
818 2609100650 1.70 2.06
Ondermes
820 1619PA2330 49.56 59.97
Schroef
825 1619PA2331 0.83 1.00
Behuizingsschaal
830 1619PA2332 12.41 15.02
Elektronische Module
838 1607233528 73.72 89.20
Behuizingsschaal
840 1619PA2333 15.71 19.01
Etiket
841 2609131677 1.94 2.35
Zeskant moer
845 1619PA2334 0.83 1.00
Afdekking
850 1619PA2335 3.31 4.01
Schroef
855 1619PA2336 0.83 1.00
Meeneemschijf
860 1619PA2337 4.70 5.69
Bovenmes
870 1619PA2338 20.42 24.71
Borgschroef
875 1619PA2339 4.70 5.69
Veiligheidsdeksel
880 1619PA2340 23.75 28.74
