Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601G95100 ( GWS15-125CIX )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601G95100 ( GWS15-125CIX )

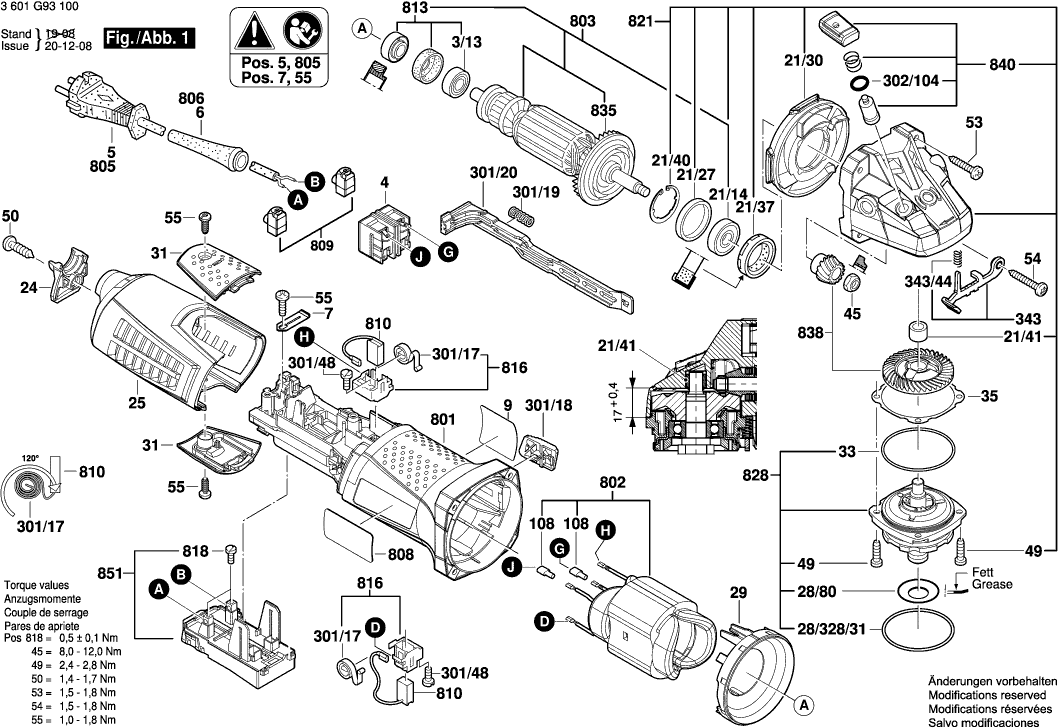

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 3601G95100 ( GWS15-125CIX )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Groefkogellager
3/13 2600905032 4.10 4.96

Schakelaar
4 160720035A 8.45 10.22

Doorvoerbuisje
6 1600703043 1.94 2.35

Klembevestiging
7 1601302017 0.83 1.00

Firmaplaat
9 160111C01W 1.94 2.35

Groefkogellager
21/14 1600905032 4.70 5.69

Rubbersluitring
21/27 1600206025 1.70 2.06

Luchtverdeler
21/30 1600591048 1.94 2.35

Radiaale Asafdichtring
21/37 1600290016 1.94 2.35

Borgring
21/40 1600119011 1.70 2.06

Glijlager
21/41 1600200029 2.24 2.71

Deksel
24 1605500274 2.24 2.71

Carterdeksel
25 1605500276 6.54 7.91

O-ring
28/328/31 3600210109 1.70 2.06

Afdekschijf
28/80 1619P09390 1.70 2.06

Luchtgeleidingsring
29 1600591047 1.70 2.06

Borsteldeksel
31 1600A01M0M 2.71 3.28

Borsteldeksel
31 1605500277 1.70 2.06

O-ring
33 1600210035 1.18 1.43

Compensatieschijf
35 1600136020 2.71 3.28

Compensatieschijf
35 1600136013 1.94 2.35

Compensatieschijf
35 1600136014 1.94 2.35

Compensatieschijf
35 1600136015 1.94 2.35

Zeskant Moer
45 1603300016 1.18 1.43

Schroefdrvoeringsschroef
49 160343508X 0.83 1.00

Schroefdrvoeringsschroef
49 2914491410 0.83 1.00

Torx-lenskopschroef
50 2603490023 0.83 1.00

Torx-lenskopschroef
53 1603435078 0.83 1.00

Torx-lenskopschroef
54 1603414026 0.83 1.00

Torx-lenskopschroef
55 2603490021 0.83 1.00

Isolatiedeel
108 1600712030 1.18 1.43

Spiraalveer
301/17 1604652021 0.83 1.00

Schakelgreep
301/18 1602026091 0.83 1.00

Drukveer
301/19 1604611031 2.24 2.71

Stelschuif
301/20 1602319025 1.70 2.06

Stelschuif
301/20 1602319026 1.18 1.43

Lenskopschroef
301/48 1613435034 0.83 1.00

O-ring
302/104 1600210044 0.83 1.00

Blokkeerhendel
343 1607000742 5.83 7.05

Drukveer
343/44 1604611042 1.18 1.43

Extra Handgreep
650/1 16020250A0 8.45 10.22

Ronde Moer
650/2 1600A001PG 1.94 2.35

Tweegatmoersleutel
650/3 1607950052 2.71 3.28

Opnameflens
650/5 2605703014 4.10 4.96

O-ring
650/5/2 1600210039 1.70 2.06

SNELSPANMOER
650/6 1600A016PU 36.85 44.59

Veiligheidsdeksel
651 1600A025XR 7.96 9.63

Motorhuis
801 1607000CY2 13.93 16.86

Poolschoenbouwgroep
802 1604220532 20.42 24.71

Anker
803 1607000V35 55.25 66.85

Leid Voor Netaansluiting
805 1607000392 15.71 19.01

Typeplaat
808 160111A3HH 1.94 2.35

Typeplaat
808 160111A57V 1.94 2.35

Afdichting
809 1607000D9C 1.18 1.43

Koolborstelset
810 1607000V37 11.88 14.37

Groefkogellager
813 1607000V38 5.83 7.05

Borstelhouder
816 1607000V43 2.71 3.28

Cilinderkopschroef
818 1607000V42 0.83 1.00

Transmissiehuis
821 1605806559 23.75 28.74

Niet meer leverbaar, geen vervanging
828 1607000D67

Ventilator
835 1606610132 1.70 2.06

Geleidingssegment
838 1600A001X6 26.84 32.48

Druktoets
840 1607000V41 3.31 4.01

Toerentalregelaar
851 1607000DA3 40.61 49.14

Extra Handgreep
891 160202509T 2.71 3.28
