Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601352803 ( GWS19-230 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0601352803 ( GWS19-230 )


Onderdelen tekening 1

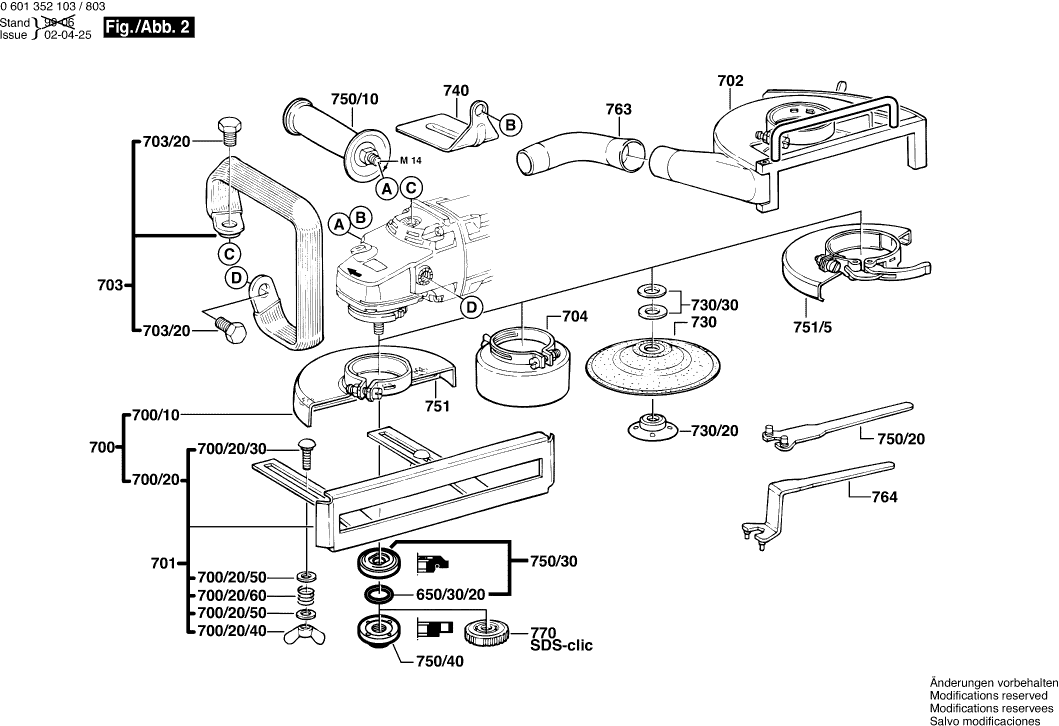

Onderdelen tekening 2

Onderdelen lijst van de Bosch 0601352803 ( GWS19-230 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Niet meer leverbaar
1 1605108144

Poolschoen
2 1604220380 28.01 33.89

Ventilator
3/50 1606610127 2.11 2.55

Doorvoerbuisje
6 1600703023 1.84 2.23

Klembevestiging
7 1601302018 1.10 1.33

Niet meer leverbaar
9 1601118323

Ontstoringsfilter
12 1607328035 3.12 3.78

Groefkogellager
13 1600905011 4.43 5.36

Niet meer leverbaar
14 1600905025

Borstelhouder
16 1604336021 2.11 2.55

Deksel
23 1605500150 2.56 3.10

Handgreep
24 1605132117 7.96 9.63

Slijpspil
25 1603523100 11.18 13.53

O-ring
28 1600210033 1.10 1.33

Luchtgeleidingsring
30 1600591010 1.60 1.94

Luchtgeleidingsring
31 1600591011 1.10 1.33

Borgring
32 1600290019 1.10 1.33

Radiaale Asafdichtring
33 1600290013 1.84 2.23

Radiaale Asafdichtring
33 1600290064 1.60 1.94

Compensatieschijf
34 1600190020 1.10 1.33

Compensatieschijf
34 1600190021 1.84 2.23

Compensatieschijf
34 1600190022 1.10 1.33

Viltring
35 1600205034 1.10 1.33

Spiraalveer
36 1604652015 1.84 2.23

Afdichtring
37 1600290036 1.60 1.94

Rubbersluitring
38 1600206020 1.10 1.33

Rubbersluitring
39 1600206030 1.10 1.33

Bevestigingshoek
44 1601334008 1.84 2.23

Zeskant Moer
45 1603300019 1.10 1.33

Borgring
48 1600119010 1.10 1.33

Groefkogellager
50 3600905134 7.96 9.63

Glijlager
51 1600200031 2.11 2.55

Kabelvoering
52 1602388027 1.84 2.23

Stekerbushuis
53 1605190038 1.10 1.33

Steunrand
55 1602388029 1.10 1.33

Niet meer leverbaar
56 1601110530

Schroefdrvoeringsschroef
60 1603435023 1.10 1.33

Plaatschroef
61 2912401038 0.83 1.00

Plaatschroef
62 1603435024 1.10 1.33

Cilinderkopschroef
63 1603410014 1.10 1.33

Schroefdr.vormschroef
64 1603435042 1.10 1.33

Plaatschroef
65 2912401020 0.83 1.00

Plaatschroef
66 2910211019 0.83 1.00

Niet meer leverbaar
70 1601110984

O-ring
650/30/20 1600210039 1.60 1.94

Niet meer leverbaar
700 1607000251

Vleugelmoer
700/20/40 2915191007 2.56 3.10

Onderlegschijf
700/20/50 2600100041 1.10 1.33

Drukveer
700/20/60 1604643003 5.02 6.07

Niet meer leverbaar
701 1608135003

Afzuigkap 230
702 1605510180 141.05 170.67

Beugelgreep haakse slijpmach 180-230
703 1607000247 62.47 75.59

Zeskant Schroef
703/20 2603450007 4.43 5.36

Niet meer leverbaar
704 1605510181

Niet meer leverbaar
730 1608601006

Ronde moer Flensschroefdraad M 14 18
730/20 1603345004 8.34 10.09

Onderlegschijf
730/30 2916011022 1.10 1.33

Beschermbeugel haakse slijpmachines
740 1601329013 14.11 17.07

Handvat M14, 180-230
750/10 2602025075 11.47 13.88

Pensleutel recht 180-230
750/20 1607950048 6.26 7.57

Spanflens 125-150
750/30 1605703099 9.44 11.42

Spanmoer
750/40 1603340040 9.44 11.42

Niet meer leverbaar
751 1605510223

Haakse Adapter 35
763 1600793007 35.02 42.37

Pensleutel gebogen
764 1607950004 9.89 11.97

Snelspanmoer
770 1600A016PP 34.69 41.97

Anker
803 1604011252 69.42 84.00

Schakelaar
804 1607200105 42.20 51.06

Leid Voor Netaansluiting
805 1607000228 19.23 23.27

Typeplaat
808 160111A3H3 1.84 2.23

Koolborstelset
810 1607014171 11.18 13.53

Transmissiehuis
821 1605805592 69.42 84.00

Lagerdeksel
822 1607000922 38.24 46.27

Lagerdeksel
822 1607000985 22.36 27.06

Reservedeelgroep
826 1600A005BH 38.24 46.27

Afdichtring
837 1600290020 1.10 1.33

Druktoets
840 1607000206 7.96 9.63

Bevestigingsschijf
846 1607000C3E 8.98 10.87

Naaldhuls
851 2600910001 3.12 3.78

Draadweerstand
854 1607000926 11.68 14.13
