Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601H50L02 (GWS20-230H)'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, 5 tot 10 werkdagen. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

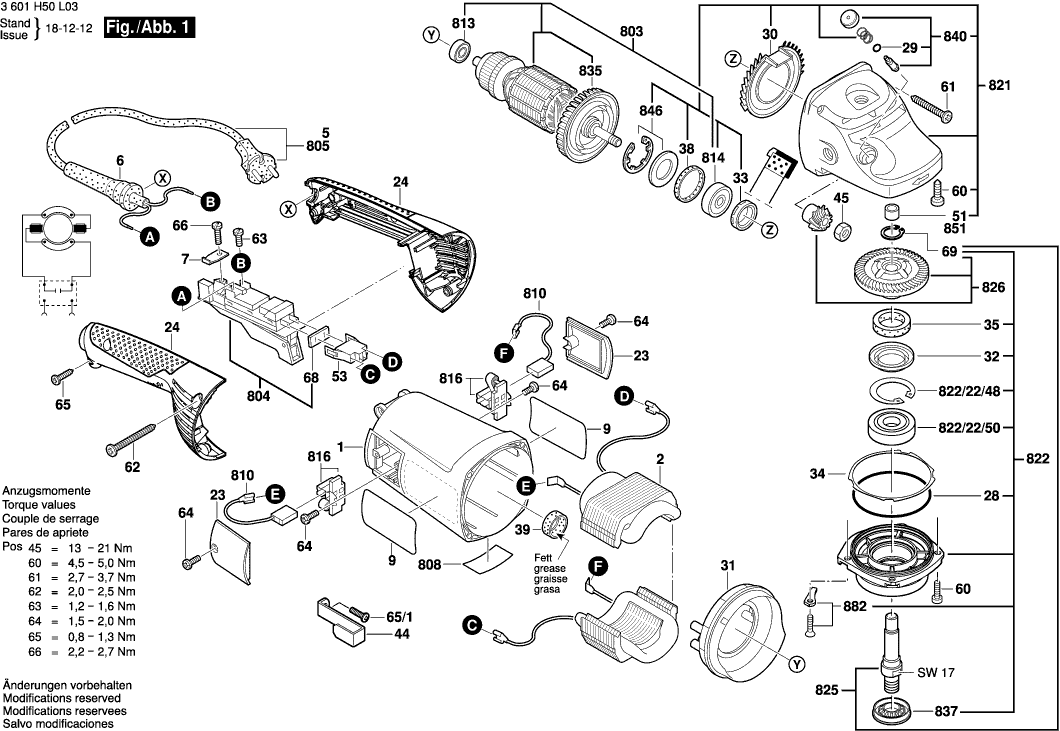

Tekeningen van de Bosch 3601H50L02 (GWS20-230H)
Onderdelen lijst van de Bosch 3601H50L02 (GWS20-230H)
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| MOTORHUIS | ||||
| 1 | 1619P09887 | 14.94 | 18.08 | |
| POOLSCHOEN | ||||
| 2 | 1604220380 | 34.82 | 42.13 | |
| DOORVOERBUISJE | ||||
| 6 | 1600703023 | 2.40 | 2.90 | |
| KLEMBEVESTIGING | ||||
| 7 | 1601302018 | 1.49 | 1.80 | |
| FIRMAPLAAT | ||||
| 9 | 1619P07267 | 2.40 | 2.90 | |
| AFSLUITDEKSEL | ||||
| 23 | 1619P14320 | 3.44 | 4.16 | |
| HANDGREEP | ||||
| 24 | 1605132140 | 11.37 | 13.76 | |
| SLIJPSPIL | ||||
| 25 | 1619P14614 | 12.82 | 15.51 | |
| O-RING | ||||
| 28 | 1600210033 | 1.49 | 1.80 | |
| O-RING | ||||
| 29 | 1600210045 | 1.49 | 1.80 | |
| LUCHTVERDELER | ||||
| 30 | 1600591035 | 2.40 | 2.90 | |
| LUCHTGELEIDINGSRING | ||||
| 31 | 1619P17209 | 2.08 | 2.52 | |
| BORGRING | ||||
| 32 | 1600290019 | 1.49 | 1.80 | |
| RADIAALE ASAFDICHTRING | ||||
| 33 | 1600290013 | 2.40 | 2.90 | |
| COMPENSATIESCHIJF | ||||
| 34 | 1600190021 | 2.40 | 2.90 | |
| COMPENSATIESCHIJF | ||||
| 34 | 1600190022 | 1.49 | 1.80 | |
| COMPENSATIESCHIJF | ||||
| 34 | 1600190020 | 1.49 | 1.80 | |
| COMPENSATIESCHIJF | ||||
| 34 | 1600190037 | 1.00 | 1.21 | |
| COMPENSATIESCHIJF | ||||
| 34 | 1600190038 | 1.00 | 1.21 | |
| COMPENSATIESCHIJF | ||||
| 34 | 1600190039 | 1.00 | 1.21 | |
| COMPENSATIESCHIJF | ||||
| 34 | 1600190040 | 1.00 | 1.21 | |
| VILTRING | ||||
| 35 | 1600205034 | 1.49 | 1.80 | |
| AFDICHTRING | ||||
| 37 | 1600290036 | 2.08 | 2.52 | |
| RUBBERSLUITRING | ||||
| 38 | 1600206020 | 1.49 | 1.80 | |
| RUBBERSLUITRING | ||||
| 39 | 1600206030 | 1.49 | 1.80 | |
| BEVESTIGINGSKLEM | ||||
| 44 | 1601334009 | 1.00 | 1.21 | |
| ZESKANT MOER | ||||
| 45 | 1603300019 | 1.49 | 1.80 | |
| NAALDLAGER | ||||
| 51 | 2600910001 | 4.18 | 5.06 | |
| STEKERBUSHUIS | ||||
| 53 | 1605190068 | 1.00 | 1.21 | |
| SCHROEFDRVOERINGSSCHROEF | ||||
| 60 | 1603435023 | 2.08 | 2.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 61 | 2912401038 | |||
| PLAATSCHROEF | ||||
| 62 | 1603435024 | 1.49 | 1.80 | |
| PLATKOPSCHROEF | ||||
| 63 | 1603410014 | 1.49 | 1.80 | |
| KUNSTSTOF ZELFTAPSCHROEF | ||||
| 64 | 1603435042 | 1.49 | 1.80 | |
| PLAATSCHROEF ST3,9X19-C-Z | ||||
| 65 | 2912401020 | 1.90 | 2.30 | |
| PLAATSCHROEF ST3,9X16-F | ||||
| 66 | 2910211019 | 1.00 | 1.21 | |
| AFDICHTPLAAT | ||||
| 68 | 1601006011 | 2.40 | 2.90 | |
| BORGRING | ||||
| 69 | 2916650905 | 1.00 | 1.21 | |
| VEILIGHEIDSDEKSEL | ||||
| 651 | 1600A00XM0 | 21.30 | 25.77 | |
| ANKER | ||||
| 803 | 1604011252 | 64.67 | 78.25 | |
| SCHAKELAAR | ||||
| 804 | 1607000971 | 21.30 | 25.77 | |
| LEID VOOR NETAANSLUITING | ||||
| 805 | 3607030489 | 31.42 | 38.02 | |
| TYPEPLAAT | ||||
| 808/1 | 1619P12869 | 2.40 | 2.90 | |
| TRANSPARANT DEKSEL | ||||
| 808/2 | 1619P01490 | 1.00 | 1.21 | |
| KOOLBORSTELSET | ||||
| 810 | 1607000480 | 114.26 | 138.25 | |
| KOOLBORSTELSET | ||||
| 810 | 1607014171 | 12.82 | 15.51 | |
| GROEFKOGELLAGER | ||||
| 813 | 1600905011 | 5.81 | 7.03 | |
| GROEFKOGELLAGER | ||||
| 814 | 1600905023 | 11.37 | 13.76 | |
| BORSTELHOUDER | ||||
| 816 | 1604336048 | 6.53 | 7.90 | |
| TRANSMISSIEHUIS | ||||
| 821 | 1607000C00 | 58.03 | 70.22 | |
| LAGERFLENS | ||||
| 822 | 1607000C22 | 26.62 | 32.21 | |
| LAGERFLENS | ||||
| 822 | 1619P15301 | 18.94 | 22.92 | |
| BORGRING | ||||
| 822/22/48 | 1600119010 | 1.49 | 1.80 | |
| GROEFKOGELLAGER | ||||
| 822/22/50 | 1600905026 | 8.35 | 10.10 | |
| LAGERFLENS | ||||
| 823 | 1619P15645 | 58.03 | 70.22 | |
| SLIJPSPIL | ||||
| 825 | 1619P15297 | 7.46 | 9.03 | |
| KEGELRADSET | ||||
| 826 | 1607000CV1 | 31.42 | 38.02 | |
| KEGELRADSET | ||||
| 826 | 1619P15388 | 23.90 | 28.92 | |
| VENTILATOR | ||||
| 835 | 1606610127 | 2.86 | 3.46 | |
| DRUKKNOP | ||||
| 840 | 1607000354 | 5.96 | 7.21 | |
| BEVESTIGINGSSCHIJF | ||||
| 846 | 1607000342 | 3.44 | 4.16 | |
| NAALDLAGER | ||||
| 851 | 2600910001 | 4.18 | 5.06 | |
| STOPPER | ||||
| 882 | 1619P06597 | 4.18 | 5.06 | |
| O-RING | ||||
| 890 | 1600210039 | 2.08 | 2.52 | |
| EXTRA HANDGREEP | ||||
| 891 | 16020250A1 | 13.13 | 15.89 | |
| EXTRA HANDGREEP | ||||
| 891/1 | 160202509Z | 14.94 | 18.08 | |
| TWEEGATMOERSLEUTEL | ||||
| 892 | F000632033 | 2.40 | 2.90 | |
| OPSPANFLENS | ||||
| 893 | 2605703014 | 7.53 | 9.11 | |
| RONDE MOER | ||||
| 894 | 1603345043 | 8.35 | 10.10 | |
| SNELSPANMOER | ||||
| 896 | 1600A016PP | 41.30 | 49.97 | |
