Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601HC1303 ( GWS22-230J )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

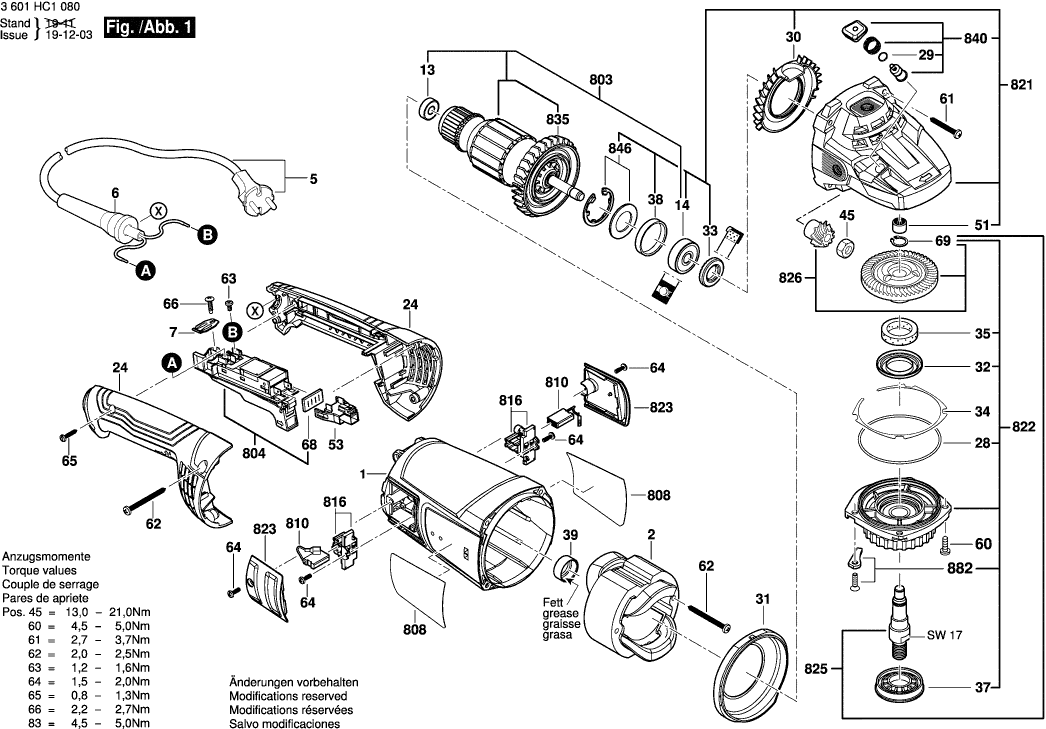

Tekeningen van de Bosch 3601HC1303 ( GWS22-230J )

Onderdelen lijst van de Bosch 3601HC1303 ( GWS22-230J )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Motorhuis
1 16051082MU 12.41 15.02
Poolschoen
2 1619P15702 29.75 36.00
Leid Voor Netaansluiting
5 3607030489 26.84 32.48
Perforatieoog
6 1619P14369 1.18 1.43
Klembevestiging
7 1601302018 1.18 1.43
Groefkogellager
13 1600905011 4.70 5.69
Groefkogellager
14 1600905028 9.53 11.53
Handgreep
24 1619P15272 9.53 11.53
O-ring
28 1600210033 1.18 1.43
O-ring
29 1600210045 1.18 1.43
Luchtverdeler
30 1619P15274 2.24 2.71
Borgring
32 1600290019 1.18 1.43
Radiaale Asafdichtring
33 1600290013 1.94 2.35
Compensatieschijf
34 1600190021 1.94 2.35
Compensatieschijf
34 1600190022 1.18 1.43
Compensatieschijf
34 1600190020 1.18 1.43
Compensatieschijf
34 1600190037 0.83 1.00
Compensatieschijf
34 1600190038 0.83 1.00
Compensatieschijf
34 1600190039 0.83 1.00
Compensatieschijf
34 1600190040 0.83 1.00
Viltring
35 1600205034 1.18 1.43
Afdichtring
37 1600290036 1.70 2.06
Rubbersluitring
38 1600206020 1.18 1.43
Rubbersluitring
39 1600206030 1.18 1.43
Zeskant Moer
45 1603300019 1.18 1.43
Naaldhuls
51 2600910001 3.31 4.01
Stekerbushuis
53 1605190068 0.83 1.00
Schroefdrvoeringsschroef
60 1603435023 1.18 1.43
Plaatschroef
61 2912401038 0.83 1.00
Plaatschroef
62 1603435060 1.18 1.43
Cilinderkopschroef
63 1603410014 1.18 1.43
Schroefdr.vormschroef
64 1603435042 1.18 1.43
Plaatschroef
65 2912401020 0.83 1.00
Plaatschroef
66 2910211019 0.83 1.00
Afdichtplaat
68 1601006011 1.94 2.35
Borgring
69 2916650905 0.83 1.00
Veiligheidsdeksel
651 1619P15668 12.41 15.02
Anker
803 1619P15749 44.82 54.23
Schakelaar
804 1619P16542 29.75 36.00
Typeplaat
808 1619P18061 0.83 1.00
Koolborstelset
810 1607014171 11.88 14.37
Borstelhouder
816 1604336048 5.33 6.45
Transmissiehuis
821 1619P15750 29.75 36.00
Lagerflens
822 1619P15872 15.71 19.01
Afsluitdeksel
823 1619P15945 2.24 2.71
SLIJPSPIL
825 1619P15297 5.83 7.05
KEGELRADSET
826 1619P15388 20.42 24.71
Geen informatie beschikbaar, niet bestelbaar
835 1606610142
Drukknop
840 1619P15752 2.71 3.28
Bevestigingsschijf
846 1607000342 2.71 3.28
Stopper
882 1619P06597 3.31 4.01
O-ring
890 1600210039 1.70 2.06
Extra Handgreep
891 1619P09013 7.58 9.17
Extra Handgreep
891/1 160202509Z 12.41 15.02
TWEEGATMOERSLEUTEL
892 F000632033 1.94 2.35
Opnameflens
893 2605703014 4.10 4.96
Ronde Moer
894 1603345043 6.54 7.91
Snelspanmoer
896 1600A016PP 36.85 44.59
Vetbuis
897 1605430003 29.75 36.00
Vetbuis
898 1615430020 15.71 19.01
