Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601H82104 ( GWS230H )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601H82104 ( GWS230H )

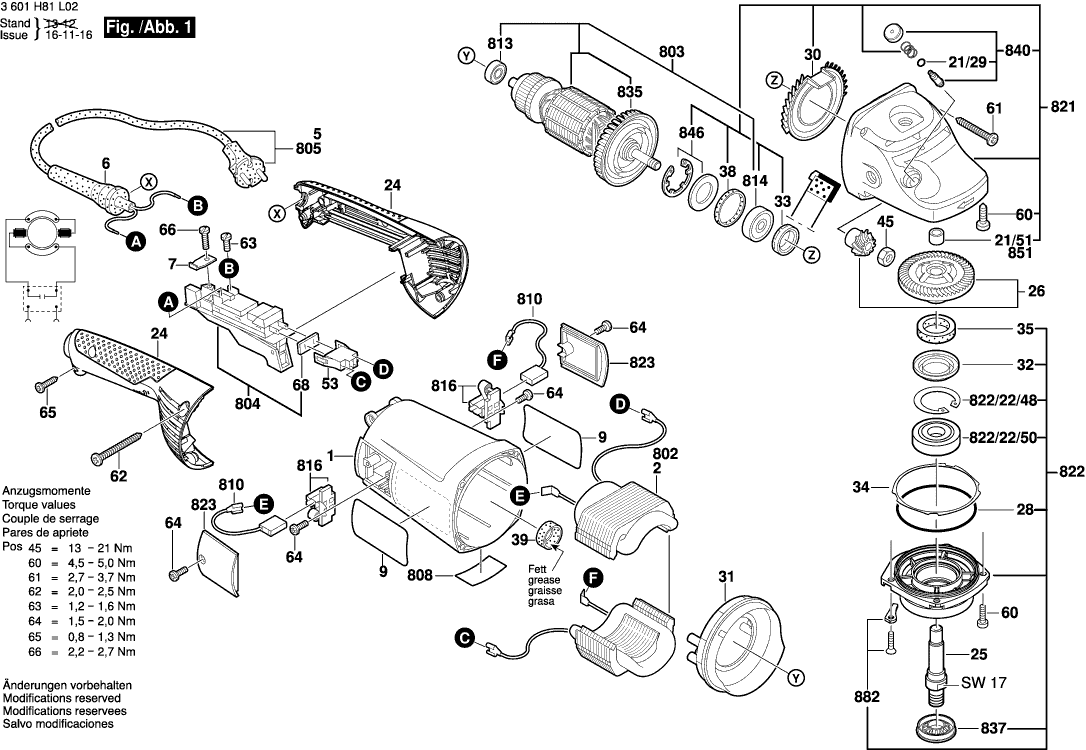

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 3601H82104 ( GWS230H )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Motorhuis
1 1605108275 12.41 15.02
Doorvoerbuisje
6 1600703036 1.70 2.06
Klembevestiging
7 1601302018 1.18 1.43
Firmaplaat
9 1618B0002L 0.83 1.00
O-ring
21/29 1600210045 1.18 1.43
Glijlager
21/51 1600200031 2.24 2.71
Hendel
24 160513216R 9.53 11.53
Slijpspil
25 160312305U 10.73 12.98
KEGELRADSET
26 1600A012VU 29.75 36.00
KEGELRADSET
26 1607000CV1 26.84 32.48
O-ring
28 1600210033 1.18 1.43
O-ring
29 1600210045 1.18 1.43
Luchtverdeler
30 1600591029 1.94 2.35
Luchtgeleidingsring
31 1600591075 1.94 2.35
Borgring
32 1600290019 1.18 1.43
Radiaale Asafdichtring
33 1600290064 1.70 2.06
Compensatieschijf
34 1600190021 1.94 2.35
Compensatieschijf
34 1600190022 1.18 1.43
Compensatieschijf
34 1600190020 1.18 1.43
Compensatieschijf
34 1600190037 0.83 1.00
Compensatieschijf
34 1600190038 0.83 1.00
Compensatieschijf
34 1600190039 0.83 1.00
Compensatieschijf
34 1600190040 0.83 1.00
Viltring
35 1600205034 1.18 1.43
Rubbersluitring
38 1600206020 1.18 1.43
Rubbersluitring
39 1600206030 1.18 1.43
Zeskant Moer
45 1603300019 1.18 1.43
Glijlager
51 1600200031 2.24 2.71
Stekerbushuis
53 1605190068 0.83 1.00
Stekerbushuis
53 1618B00804 0.83 1.00
Schroefdrvoeringsschroef
60 1603435023 1.18 1.43
Plaatschroef
61 2912401038 0.83 1.00
Plaatschroef
62 1603435060 1.18 1.43
Cilinderkopschroef
63 1603410014 1.18 1.43
Schroefdr.vormschroef
64 1603435042 1.18 1.43
Plaatschroef
65 2912401020 0.83 1.00
Plaatschroef
66 2910211019 0.83 1.00
Afdichtplaat
68 1601006011 1.94 2.35
Veiligheidsdeksel
651 1600A00XM0 18.19 22.01
Poolschoen
802 1604220455 40.61 49.14
Anker
803 1604011296 55.25 66.85
Aan/uit-schakelaar
804 1607000C14 23.75 28.74
Leid Voor Netaansluiting
805 1607000227 20.42 24.71
Typeplaat
808 160111A3H3 1.94 2.35
Koolborstelset
810 1607000480 101.94 123.35
Koolborstelset
810 1607014171 11.88 14.37
Groefkogellager
813 1600905011 4.70 5.69
Groefkogellager
814 1600905028 9.53 11.53
Borstelhouder
816 1604336048 5.33 6.45
Transmissiehuis
821 1607000C32 36.85 44.59
Lagerflens
822 1607000D58 26.84 32.48
Lagerdeksel
822 1607000C22 22.36 27.06
Borgring
822/22/48 1600119010 1.18 1.43
Groefkogellager
822/22/50 1600905026 6.54 7.91
Afsluitdop
823 1605500206 2.80 3.39
Ventilator
835 1600A00J93 2.24 2.71
Afdichtring
837 1600290036 1.70 2.06
Druktoets
840 1607000354 5.33 6.45
Bevestigingsschijf
846 1607000342 2.71 3.28
Naaldhuls
851 2600910001 3.31 4.01
Stopper
882 1619P06597 3.31 4.01
O-ring
890 1600210039 1.70 2.06
Extra Handgreep
891 16020250A1 11.88 14.37
Extra Handgreep
891/1 160202509Z 12.41 15.02
Tweegatmoersleutel
892 1607950061 3.31 4.01
Opnameflens
893 2605703014 4.10 4.96
Ronde Moer
894 1603345043 6.54 7.91
Snelspanmoer
896 1600A016PP 36.85 44.59
Vetbuis
897 1605430003 29.75 36.00
Vetbuis
898 1615430020 15.71 19.01
