Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601H64U01 ( GWS24-230JVX )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601H64U01 ( GWS24-230JVX )

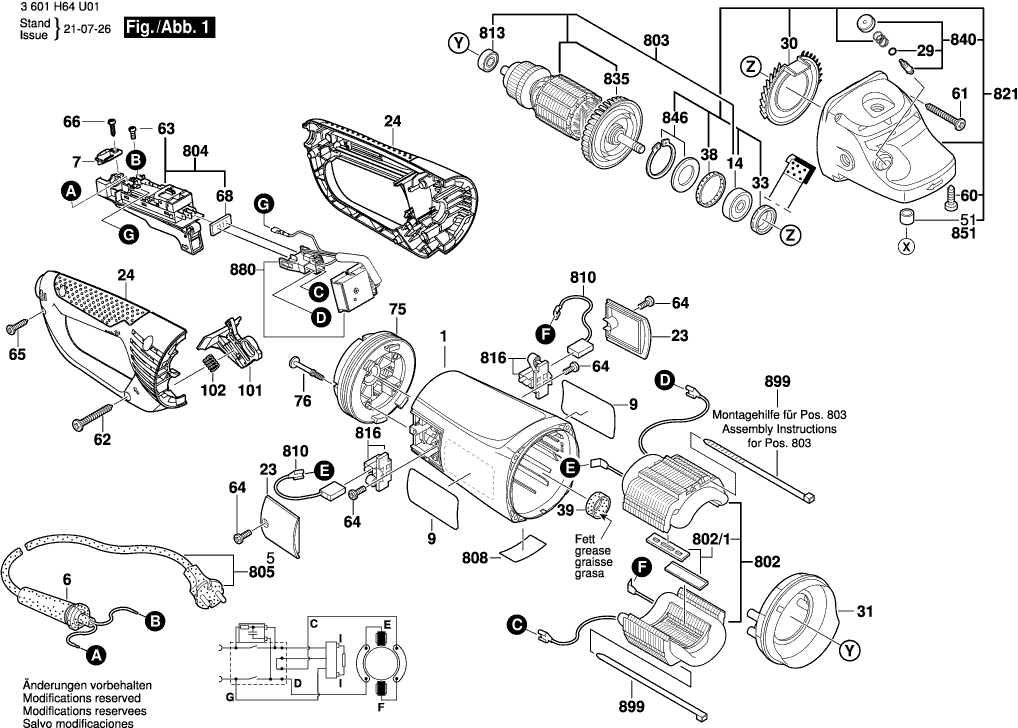

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen tekening 3
Klik voor vergroting

Onderdelen lijst van de Bosch 3601H64U01 ( GWS24-230JVX )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Niet meer leverbaar, geen vervanging
1 1605108286
Doorvoerbuisje
6 1600703036 1.70 2.06
Klembevestiging
7 1601302018 1.18 1.43
Firmaplaat
9 1601118T52 5.83 7.05
Groefkogellager
14 1600905028 9.53 11.53
Deksel
23 1605500236 2.71 3.28
Handgreep
24 1605132151 11.88 14.37
SLIJPSPIL
25 160312305Z 40.61 49.14
KEGELRADSET
26 1600A012VU 29.75 36.00
O-ring
28 1600210033 1.18 1.43
O-ring
29 1600210045 1.18 1.43
Luchtverdeler
30 1600591029 1.94 2.35
Luchtgeleidingsring
31 1600591075 1.94 2.35
Borgring
32 1600290019 1.18 1.43
Radiaale Asafdichtring
33 1600290064 1.70 2.06
Compensatieschijf
34 1600190021 1.94 2.35
Compensatieschijf
34 1600190022 1.18 1.43
Compensatieschijf
34 1600190020 1.18 1.43
Compensatieschijf
34 1600190037 0.83 1.00
Compensatieschijf
34 1600190038 0.83 1.00
Compensatieschijf
34 1600190039 0.83 1.00
Compensatieschijf
34 1600190040 0.83 1.00
Viltring
35 1600205034 1.18 1.43
Rubbersluitring
38 1600206020 1.18 1.43
Rubbersluitring
39 1600206030 1.18 1.43
Zeskant Moer
45 1603300019 1.18 1.43
Glijlager
51 1600200031 2.24 2.71
Schroefdrvoeringsschroef
60 1603435023 1.18 1.43
Plaatschroef
61 2912401038 0.83 1.00
Lenskopschroef
62 1603415006 1.70 2.06
Cilinderkopschroef
63 1603410014 1.18 1.43
Schroefdr.vormschroef
64 1603435042 1.18 1.43
Plaatschroef
65 2912401020 0.83 1.00
Plaatschroef
66 2910211019 0.83 1.00
Afdichtplaat
68 1601006011 1.94 2.35
Borgring
69 2916650905 0.83 1.00
Dempereenheid
75 1600290057 15.71 19.01
Kraagschroef
76 1603414016 1.18 1.43
Vergrendelingsschuif
101 1601990014 2.24 2.71
Drukveer
102 1604616022 1.18 1.43
Borgring
205 1600209015 0.83 1.00
Veiligheidsdeksel
651 1600A01R96 33.45 40.47
Extra Handgreep
660 1602025051 23.75 28.74
Stator
802 160422057L 101.94 123.35
Remschoen
802/1 1607000363 36.85 44.59
Anker
803 1604010BC2 91.56 110.79
Aan/uit-schakelaar
804 1607000C14 23.75 28.74
Leid Voor Netaansluiting
805 1607000228 20.42 24.71
Typeplaat
808 160111A3H3 1.94 2.35
Koolborstelset
810 1607000480 101.94 123.35
Koolborstelset
810 1607014171 11.88 14.37
Groefkogellager
813 1600905011 4.70 5.69
Borstelhouder
816 1604336048 5.33 6.45
Transmissiehuis
821 1607000C3C 73.72 89.20
Lagerdeksel
822 1607000C24 20.42 24.71
Lagerflens
822/1 1607000C3D 113.29 137.08
Lagerflens
823 1607000D88 113.29 137.08
SLIJPSPIL
825 1607000E1U 44.82 54.23
Ventilator
835 1600A00J93 2.24 2.71
Druktoets
840 1607000354 5.33 6.45
Bevestigingsschijf
846 1607000C3E 9.53 11.53
Borgring
848 1600119010 1.18 1.43
Groefkogellager
850 1600905026 6.54 7.91
Groefkogellager
850 1600900079 5.83 7.05
Naaldhuls
851 2600910001 3.31 4.01
El.module
880 1607233319 36.85 44.59
Extra Handgreep
891 16020250A1 11.88 14.37
Tweegatmoersleutel
892 1607950061 3.31 4.01
Opnameflens
893 1607000368 26.84 32.48
Ronde Moer
894 1603345043 6.54 7.91
Snelspanmoer
896 1600A016PP 36.85 44.59
Slijpvoorziening
898 1609244A78 130.32 157.69
Kabelbinder
899 1609203H18 3.31 4.01
