Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601344703 ( GWS9-125CE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

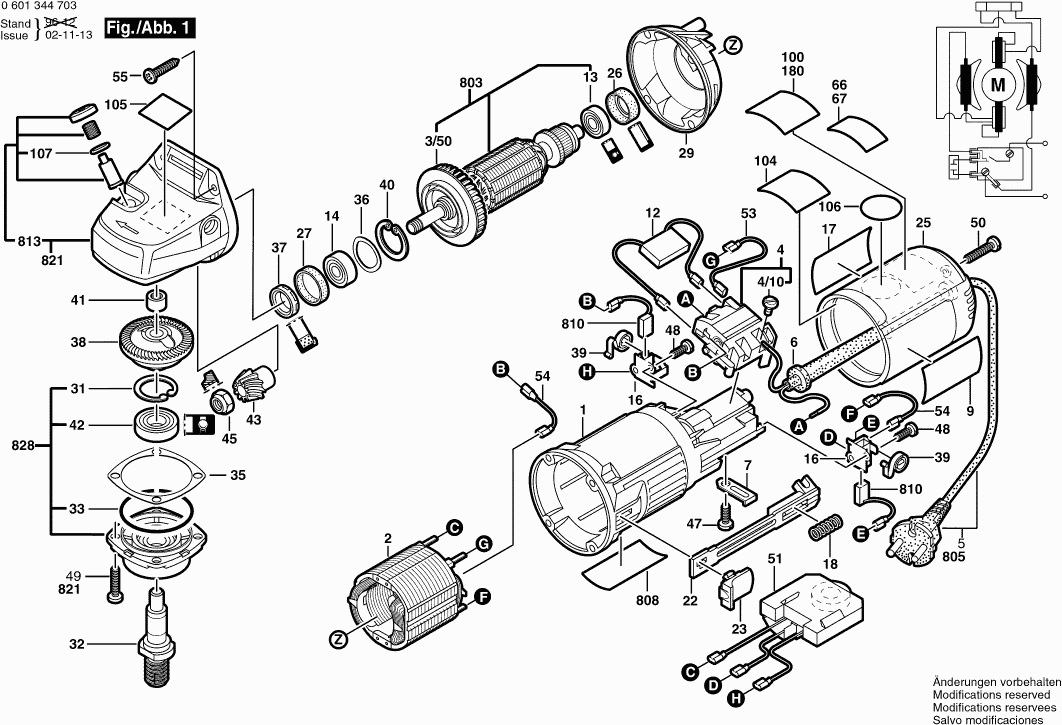

Tekeningen van de Bosch 0601344703 ( GWS9-125CE )
Onderdelen lijst van de Bosch 0601344703 ( GWS9-125CE )
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Motorhuis | ||||
1 | 16051082CC | 10.73 | 12.98 | |
Poolschoen | ||||
2 | 1604220220 | 33.45 | 40.47 | |
Ventilator | ||||
3/50 | 1606610121 | 1.18 | 1.43 | |
Schakelaar | ||||
4 | 1607200086 | 8.45 | 10.22 | |
Cilinderkopschroef | ||||
4/10 | 2910110048 | 0.83 | 1.00 | |
Doorvoerbuisje | ||||
6 | 2600703013 | 1.94 | 2.35 | |
Klembevestiging | ||||
7 | 1601302017 | 0.83 | 1.00 | |
Firmaplaat | ||||
9 | 1601110609 | 1.70 | 2.06 | |
Niet meer leverbaar, geen vervanging | ||||
12 | 1607328029 | |||
Groefkogellager | ||||
13 | 2600905032 | 4.10 | 4.96 | |
Groefkogellager | ||||
14 | 1600905011 | 4.70 | 5.69 | |
Borstelhouder | ||||
16 | 1600A003G4 | 2.71 | 3.28 | |
Firmaplaat | ||||
17 | 1601110608 | 0.83 | 1.00 | |
Drukveer | ||||
18 | 1604611026 | 0.83 | 1.00 | |
Stelschuif | ||||
22 | 1602319002 | 1.94 | 2.35 | |
Arreteerkap | ||||
23 | F016F05700 | 1.00 | 1.21 | |
Carterdeksel | ||||
25 | 1600508011 | 6.54 | 7.91 | |
Rubberen Bus | ||||
26 | 1600502020 | 1.94 | 2.35 | |
Rubbersluitring | ||||
27 | 1600206025 | 1.70 | 2.06 | |
Luchtgeleidingsring | ||||
29 | 1601328005 | 1.94 | 2.35 | |
Borgring | ||||
31 | 2916660013 | 1.70 | 2.06 | |
SLIJPSPIL | ||||
32 | 1607000D6A | 5.83 | 7.05 | |
O-ring | ||||
33 | 3600210124 | 2.24 | 2.71 | |
Compensatieschijf | ||||
35 | 1600136010 | 1.94 | 2.35 | |
Compensatieschijf | ||||
35 | 1600136011 | 1.70 | 2.06 | |
Compensatieschijf | ||||
35 | 1600136012 | 0.83 | 1.00 | |
Verende Sluitring | ||||
36 | 1600150011 | 0.83 | 1.00 | |
Radiaale Asafdichtring | ||||
37 | 1600290016 | 1.94 | 2.35 | |
Kroonwiel | ||||
38 | 1606333601 | 5.83 | 7.05 | |
Spiraalveer | ||||
39 | 1604652013 | 1.18 | 1.43 | |
Borgring | ||||
40 | 2916660009 | 1.70 | 2.06 | |
Naaldhuls | ||||
41 | 1600910018 | 4.10 | 4.96 | |
Groefkogellager | ||||
42 | 1600905006 | 9.53 | 11.53 | |
Kegelwiel | ||||
43 | 1606333242 | 44.82 | 54.23 | |
Zeskant Moer | ||||
45 | 1603300016 | 1.18 | 1.43 | |
Plaatschroef | ||||
47 | 2910211018 | 0.83 | 1.00 | |
Plaatschroef | ||||
48 | 2910211005 | 0.83 | 1.00 | |
Schroefdrvoeringsschroef | ||||
49 | 1603435026 | 1.70 | 2.06 | |
Plaatschroef | ||||
50 | 2910211021 | 1.18 | 1.43 | |
Niet meer leverbaar, geen vervanging | ||||
51 | 1607233020 | |||
Verbindingsleiding | ||||
53 | 1604448005 | 2.24 | 2.71 | |
Verbindingsleiding | ||||
54 | 1604448006 | 1.94 | 2.35 | |
Plaatschroef | ||||
55 | 2912401021 | 0.83 | 1.00 | |
Aanwijzingsplaat | ||||
100 | 1601110310 | 1.94 | 2.35 | |
Aanwijzingsplaat | ||||
105 | 1601110470 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
106 | 2601110041 | |||
O-ring | ||||
107 | 1600210044 | 0.83 | 1.00 | |
Ronde Moer | ||||
650/20 | 1603345043 | 6.54 | 7.91 | |
Tweegatmoersleutel | ||||
650/30 | 1607950052 | 2.71 | 3.28 | |
Opnameflens | ||||
650/50 | 2605703014 | 4.10 | 4.96 | |
O-ring | ||||
650/50/20 | 1600210039 | 1.70 | 2.06 | |
Haakse Schroevendraaier | ||||
650/60 | 1907950006 | 3.12 | 3.78 | |
INBUSSLUITINGEN | ||||
650/60 | 2610364015 | 2.71 | 3.28 | |
Veiligheidsdeksel | ||||
651/10 | 1600A025XP | 7.58 | 9.17 | |
Extra Handgreep | ||||
651/10 | 1602025027 | 5.33 | 6.45 | |
Veiligheidsdeksel | ||||
652 | 1600A0136N | 20.42 | 24.71 | |
Inbusbout | ||||
652/20 | 2910141197 | 0.83 | 1.00 | |
Anker | ||||
803 | 1604010248 | 36.85 | 44.59 | |
Leid Voor Netaansluiting | ||||
805 | 1607000227 | 20.42 | 24.71 | |
Typeplaat | ||||
808 | 160111A3H3 | 1.94 | 2.35 | |
Koolborstelset | ||||
810 | 1607014116 | 8.45 | 10.22 | |
Druktoets | ||||
813 | 1607000253 | 1.70 | 2.06 | |
Transmissiehuis | ||||
821 | 1605806480 | 44.82 | 54.23 | |
Lagerdeksel | ||||
828 | 1607000936 | 23.75 | 28.74 | |
Snelspanmoer | ||||
896 | 1600A016PP | 36.85 | 44.59 |
