Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601GB5000 ( GWX13-125 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601GB5000 ( GWX13-125 )

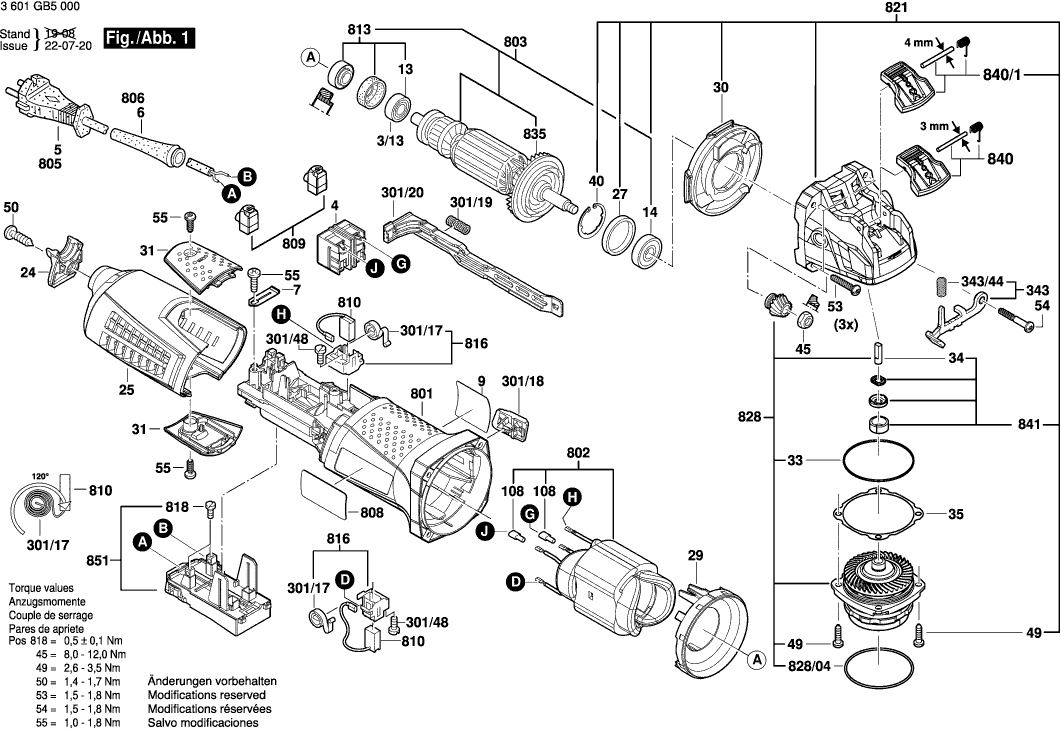

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 3601GB5000 ( GWX13-125 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Schakelaar
4 160720035A 8.45 10.22

Klembevestiging
7 1601302017 0.83 1.00

Firmaplaat
9 160111C2V2 1.94 2.35

Groefkogellager
13 2600905032 4.10 4.96

Groefkogellager
14 1600905032 4.70 5.69

Deksel
24 1605500274 2.24 2.71

Carterdeksel
25 1605500276 6.54 7.91

Rubbersluitring
27 1600206025 1.70 2.06

Luchtgeleidingsring
29 1600591047 1.70 2.06

Luchtverdeler
30 1600591048 1.94 2.35

Borsteldeksel
31 1600A01M0M 2.71 3.28

O-ring
33 1600210035 1.18 1.43

Remveer
34 1600A012X9 1.70 2.06

Compensatieschijf
35 1600136020 2.71 3.28

Compensatieschijf
35 1600136013 1.94 2.35

Compensatieschijf
35 1600136014 1.94 2.35

Compensatieschijf
35 1600136015 1.94 2.35

Radiaale Asafdichtring
37 1600290016 1.94 2.35

Borgring
40 1600119011 1.70 2.06

Zeskant Moer
45 1603300016 1.18 1.43

Schroefdrvoeringsschroef
49 160343508X 0.83 1.00

Torx-lenskopschroef
50 2603490023 0.83 1.00

Torx-lenskopschroef
53 1603435078 0.83 1.00

Torx-lenskopschroef
54 1603414026 0.83 1.00

Torx-lenskopschroef
55 2603490021 0.83 1.00

Isolatiedeel
108 1600712030 1.18 1.43

Spiraalveer
301/17 1604652021 0.83 1.00

Schakelgreep
301/18 1602026091 0.83 1.00

Drukveer
301/19 1604611031 2.24 2.71

Stelschuif
301/20 1602319025 1.70 2.06

Lenskopschroef
301/48 1613435034 0.83 1.00

Blokkeerhendel
343 1607000742 5.83 7.05

Drukveer
343/44 1604611042 1.18 1.43

Extra Handgreep
650/1 16020250A0 8.45 10.22

Veiligheidsdeksel
651 1600A025XR 7.96 9.63

Motorhuis
801 1607000D97 9.53 11.53

Poolschoenbouwgroep
802 160422052Z 20.42 24.71

Anker
803 1607000V33 49.56 59.97

Leid Voor Netaansluiting
805 1607000392 15.71 19.01

Doorvoerbuisje
806 1600703043 1.94 2.35

Typeplaat
808 160111A6J5 1.94 2.35

Afdichting
809 1607000D9C 1.18 1.43

Koolborstelset
810 1607000V37 11.88 14.37

Groefkogellager
813 1607000V38 5.83 7.05

Borstelhouder
816 1607000V43 2.71 3.28

Cilinderkopschroef
818 1607000V42 0.83 1.00

Transmissiehuis
821 1607000D5C 28.01 33.89

Transmissiehuis
821 1607000E9Y 26.84 32.48

Onderdelenset
828 1607000D5G 49.56 59.97

O-ring
828/04 3600210109 1.70 2.06

Ventilator
835 1606610132 1.70 2.06

Onderdelenset
840 1607000D5X 5.33 6.45

Hendel
840/1 1607000EA6 2.71 3.28

Onderdelenset
841 1607000D5Z 4.10 4.96

Toerentalregelaar
851 1607000D9Z 33.45 40.47

Extra Handgreep
891 160202509T 2.71 3.28
