Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601GB9000 (GWX15-125PS)'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, 5 tot 10 werkdagen. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

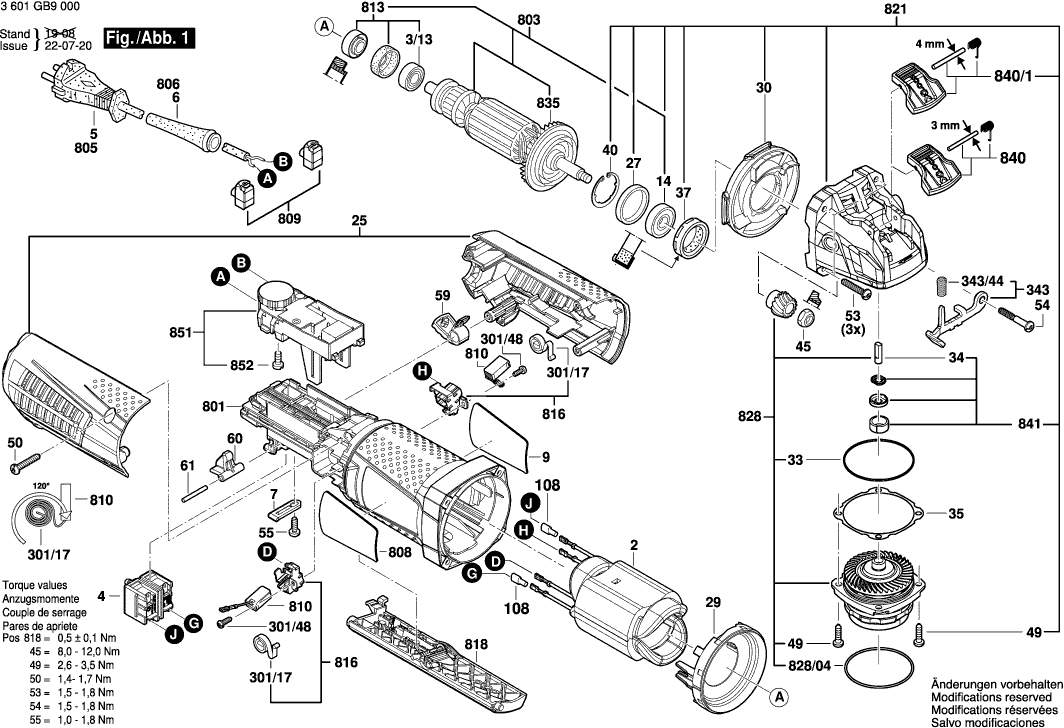

Tekeningen van de Bosch 3601GB9000 (GWX15-125PS)
Onderdelen lijst van de Bosch 3601GB9000 (GWX15-125PS)
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| POOLSCHOEN | ||||
| 2 | 1607000F0B | 27.81 | 33.65 | |
| KOGELLAGER | ||||
| 3/13 | 2600905032 | 4.94 | 5.98 | |
| SCHAKELAAR | ||||
| 4 | 160720035A | 10.90 | 13.19 | |
| DOORVOERBUISJE | ||||
| 6 | 1600703043 | 2.40 | 2.90 | |
| KLEMBEVESTIGING | ||||
| 7 | 1601302017 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 9 | 160111C2TW | |||
| GROEFKOGELLAGER | ||||
| 14 | 1600905032 | 5.81 | 7.03 | |
| BEHUIZINGSSCHAAL | ||||
| 25 | 1605108292 | 9.67 | 11.70 | |
| RUBBERSLUITRING | ||||
| 27 | 1600206025 | 2.08 | 2.52 | |
| LUCHTGELEIDINGSRING | ||||
| 29 | 1600591047 | 2.08 | 2.52 | |
| LUCHTVERDELER | ||||
| 30 | 1600591048 | 2.40 | 2.90 | |
| O-RING | ||||
| 33 | 1600210035 | 1.49 | 1.80 | |
| REMELEMENT | ||||
| 34 | 1600A012X9 | 2.08 | 2.52 | |
| COMPENSATIESCHIJF | ||||
| 35 | 1600136020 | 3.44 | 4.16 | |
| COMPENSATIESCHIJF | ||||
| 35 | 1600136013 | 2.40 | 2.90 | |
| COMPENSATIESCHIJF | ||||
| 35 | 1600136014 | 2.40 | 2.90 | |
| COMPENSATIESCHIJF | ||||
| 35 | 1600136015 | 2.40 | 2.90 | |
| RADIAALE ASAFDICHTRING | ||||
| 37 | 1600290016 | 2.40 | 2.90 | |
| BORGBEUGEL | ||||
| 40 | 1600119011 | 2.08 | 2.52 | |
| ZESKANT MOER | ||||
| 45 | 1619P17544 | 1.00 | 1.21 | |
| SCHROEFDRVOERINGSSCHROEF | ||||
| 49 | 160343508X | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 53 | 1603435078 | |||
| TORX-LENSKOPSCHROEF | ||||
| 54 | 1603414026 | 1.00 | 1.21 | |
| TORX-LENSKOPSCHROEF | ||||
| 55 | 2603490021 | 1.00 | 1.21 | |
| AFSLUITSTOP | ||||
| 59 | 1600591054 | 1.00 | 1.21 | |
| BALANSHEFBOOM | ||||
| 60 | 1602026095 | 1.00 | 1.21 | |
| CILINDRISCHE PEN | ||||
| 61 | 1600A00X5A | 1.00 | 1.21 | |
| ISOLATIEDEEL | ||||
| 108 | 1600712030 | 1.49 | 1.80 | |
| SPIRAALVEER | ||||
| 301/17 | 1604652021 | 1.00 | 1.21 | |
| LENSKOPSCHROEF | ||||
| 301/48 | 1613435034 | 1.00 | 1.21 | |
| BLOKKEERHENDEL | ||||
| 343 | 1607000742 | 7.46 | 9.03 | |
| DRUKVEER | ||||
| 343/44 | 1604611042 | 1.49 | 1.80 | |
| EXTRA HANDGREEP | ||||
| 650/1 | 16020250A0 | 10.90 | 13.19 | |
| VEILIGHEIDSDEKSEL | ||||
| 651 | 1600A025XR | 11.71 | 14.17 | |
| MOTORHUIS | ||||
| 801 | 1607000D99 | 13.13 | 15.89 | |
| ANKER | ||||
| 803 | 1607000V35 | 61.93 | 74.94 | |
| LEID VOOR NETAANSLUITING | ||||
| 805 | 1607000392 | 21.30 | 25.77 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 808 | 160111A6JB | |||
| AFDICHTING | ||||
| 809 | 1607000D9C | 1.49 | 1.80 | |
| KOOLBORSTELSET | ||||
| 810 | 1607000V37 | 13.13 | 15.89 | |
| GROEFKOGELLAGER | ||||
| 813 | 1607000V38 | 7.46 | 9.03 | |
| BORSTELHOUDER | ||||
| 816 | 1607000V43 | 3.44 | 4.16 | |
| SCHAKELKLINK | ||||
| 818 | 1607000504 | 9.67 | 11.70 | |
| TRANSMISSIEHUIS | ||||
| 821 | 1607000E9Y | 31.42 | 38.02 | |
| ONDERDELENSET | ||||
| 828 | 1607000D5G | 58.03 | 70.22 | |
| O-RING | ||||
| 828/04 | 3600210109 | 2.08 | 2.52 | |
| VENTILATOR !B | ||||
| 835 | 1616B00064 | 2.08 | 2.52 | |
| ONDERDELENSET | ||||
| 840 | 1607000D5X | 6.73 | 8.14 | |
| HENDEL | ||||
| 840/1 | 1607000EA6 | 3.44 | 4.16 | |
| ONDERDELENSET | ||||
| 841 | 1607000D5Z | 4.94 | 5.98 | |
| TOERENTALREGELAAR | ||||
| 851 | 1607000DB5 | 58.03 | 70.22 | |
| PLATKOPSCHROEF | ||||
| 852 | 1607000V42 | 1.00 | 1.21 | |
| VEILIGHEIDSDEKSEL | ||||
| 891 | 1600A025XP | 9.67 | 11.70 | |
