Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601GB0610 ( GWX18V-50PC )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601GB0610 ( GWX18V-50PC )

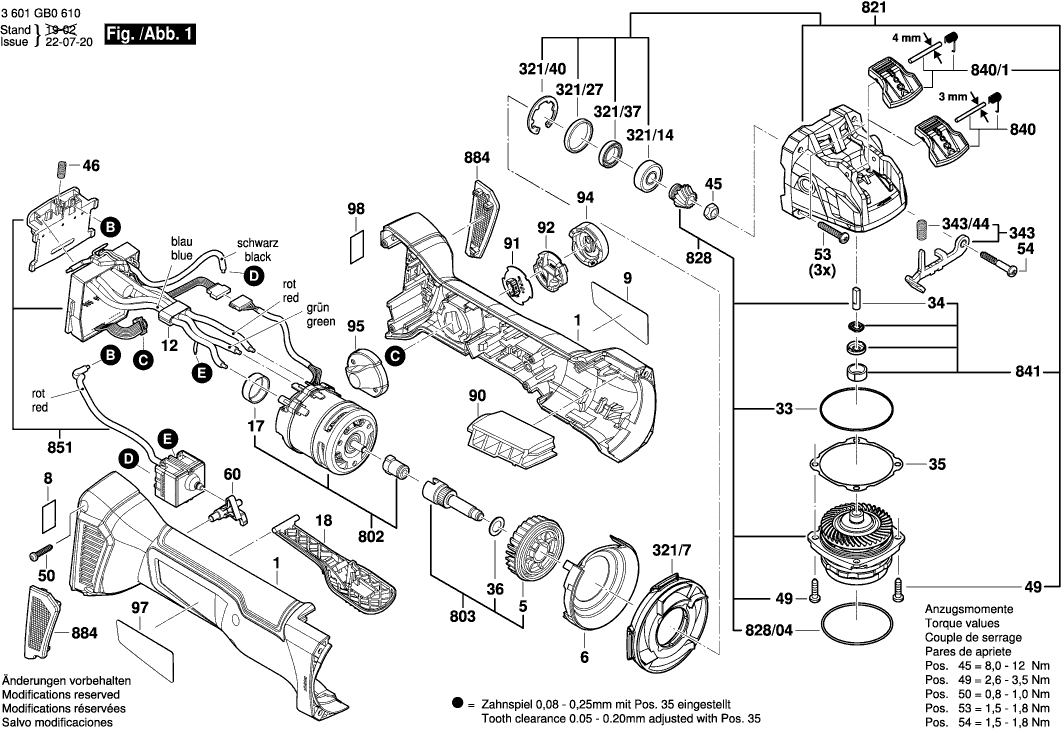

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 3601GB0610 ( GWX18V-50PC )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Motorhuis
1 16051082EL 18.19 22.01

Ventilator
5 160661016E 2.24 2.71

Luchtgeleidingsring
6 1600591065 1.94 2.35

Typeplaat
8 160111A6V3 1.94 2.35

Firmaplaat
9 160111C2VA 1.94 2.35

Ferriet
12 1600A00RK2 1.70 2.06

Afdekdop
17 1600100P12 1.18 1.43

Schakelklink
18 1600A00R9F 3.31 4.01

O-ring
33 1600210035 1.18 1.43

Remveer
34 1600A012X9 1.70 2.06

Compensatieschijf
35 1600136020 2.71 3.28

Compensatieschijf
35 1600136013 1.94 2.35

Compensatieschijf
35 1600136014 1.94 2.35

Compensatieschijf
35 1600136015 1.94 2.35

Wig Tegen Wegrollen
36 1610100023 0.83 1.00

Zeskant Moer
45 1603300016 1.18 1.43

Drukveer
46 1609280477 1.18 1.43

Schroefdrvoeringsschroef
49 160343508X 0.83 1.00

Schroefdrvoeringsschroef
50 1603435071 0.83 1.00

Torx-lenskopschroef
53 1603435078 0.83 1.00

Torx-lenskopschroef
54 1603414026 0.83 1.00

Balanshefboom
60 1600A00R9L 1.18 1.43

Afdekking
90 1600A00P2N 1.70 2.06

El.module
91 1607503438 11.88 14.37

Afdekscherm
92 1600A00M53 0.83 1.00

Deksel
94 16055002BV 1.70 2.06

Afdekking
95 1600A00P1B 0.83 1.00

Waarschuwingsplaatje
97 160111C2A1 1.94 2.35

Waarschuwingsplaatje
98 160111C16U 1.94 2.35

Groefkogellager
321/14 1600905032 4.70 5.69

Rubbersluitring
321/27 1600206025 1.70 2.06

Houder
321/37 1600A00P17 0.83 1.00

Borgring
321/40 1600119011 1.70 2.06

Luchtverdeler
321/7 160059105N 1.70 2.06

Blokkeerhendel
343 1607000742 5.83 7.05

Drukveer
343/44 1604611042 1.18 1.43

Extra Handgreep
650/1 16020250A0 8.45 10.22

Oplaadapparaat
652 2607225921 101.94 123.35

Accupakket
653 2607337069 101.94 123.35

Elektromotor
802 1607000CA4 91.56 110.79

Kegelradas
803 1607000CA5 9.53 11.53

Transmissiehuis
821 1607000D7P 28.01 33.89

Transmissiehuis
821 1607000EA2 23.75 28.74

Onderdelenset
828 1607000D5J 49.56 59.97

O-ring
828/04 3600210109 1.70 2.06

Onderdelenset
840 1607000D5X 5.33 6.45

Hendel
840/1 1607000EA6 2.71 3.28

Onderdelenset
841 1607000D5Z 4.10 4.96

Elektronische Module
851 1607000D90 113.29 137.08

Filtereenheid
884 1607000CA9 8.45 10.22

Extra Handgreep
891 1602025027 5.33 6.45

Veiligheidsdeksel
892 1607000DG8 11.88 14.37
