Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0612204001 (HBH12/50)'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

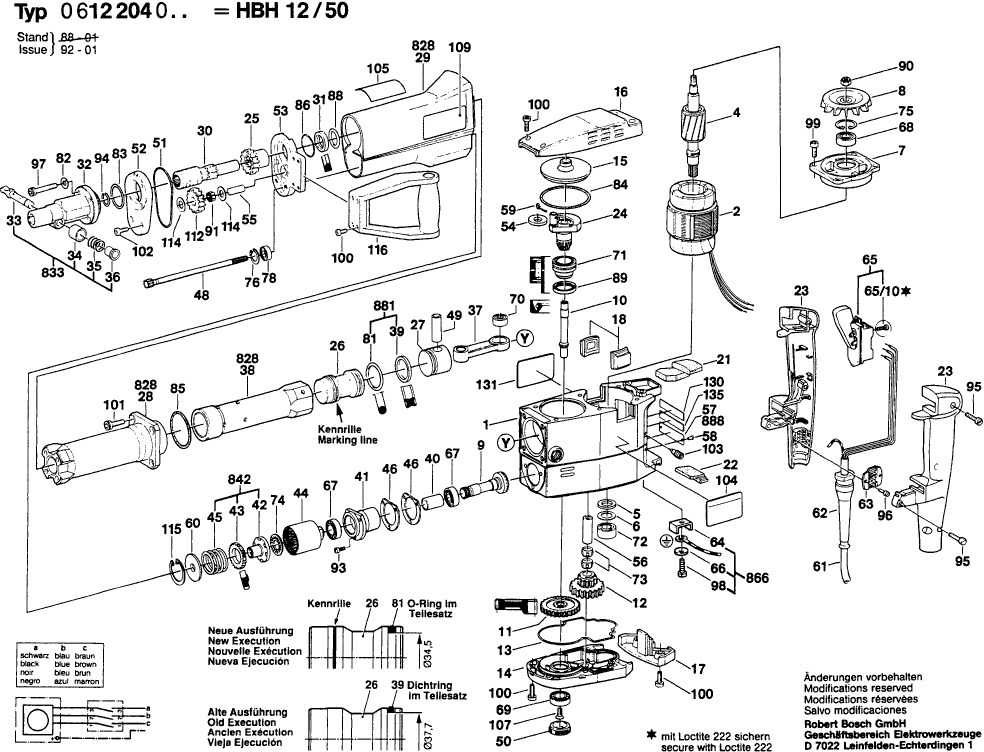

Tekeningen van de Bosch 0612204001 (HBH12/50)
Onderdelen lijst van de Bosch 0612204001 (HBH12/50)
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuis | ||||
| 1 | 1615106048 | 304.19 | 368.07 | |
| Stator 250V/200HZ | ||||
| 2 | 1614229154 | 342.01 | 413.83 | |
| Rotor Zonder Wikkeling | ||||
| 4 | 1614080024 | 187.62 | 227.02 | |
| AFDICHTSCHIJF | ||||
| 5 | 1610108012 | 1.49 | 1.80 | |
| COMPENSATIESCHIJF | ||||
| 6 | 1610102013 | 1.00 | 1.21 | |
| Lagerflens | ||||
| 7 | 1615805066 | 20.42 | 24.71 | |
| Ventilator | ||||
| 8 | 1616610045 | 33.45 | 40.47 | |
| KEGELWIEL | ||||
| 9 | 1616333016 | 80.26 | 97.11 | |
| AANDRIJFAS | ||||
| 10 | 1613159007 | 39.14 | 47.36 | |
| Recht Tandwiel Z=40 | ||||
| 11 | 1616317035 | 36.85 | 44.59 | |
| Recht Tandwiel | ||||
| 12 | 1616328024 | 113.29 | 137.08 | |
| Afdichtframe | ||||
| 13 | 1611015023 | 6.73 | 8.14 | |
| Transmissiedeksel | ||||
| 14 | 1615808050 | 58.03 | 70.22 | |
| AFSLUITDEKSEL | ||||
| 15 | 1615500168 | 2.08 | 2.52 | |
| Ventilatordeksel | ||||
| 16 | 1615500276 | 58.03 | 70.22 | |
| SCHAKELAARDEKSEL | ||||
| 17 | 1615500261 | 6.73 | 8.14 | |
| Afsluitdeksel | ||||
| 18 | 1615500282 | 2.08 | 2.52 | |
| Niet meer leverbaar, geen vervanging | ||||
| 21 | 1612392001 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 22 | 1612392000 | |||
| HANDGREEP | ||||
| 23 | 1615133025 | 23.90 | 28.92 | |
| EXCENTERTANDWIEL Z=36 | ||||
| 24 | 1616110029 | 495.87 | 600.00 | |
| MEENEMER | ||||
| 25 | 1616490024 | 80.26 | 97.11 | |
| SLAGBLOK | ||||
| 26 | 1618710058 | 43.12 | 52.18 | |
| HAMERZUIGER | ||||
| 27 | 1618700047 | 27.81 | 33.65 | |
| Doorvoermantel BLAUW | ||||
| 29 | 1615190019 | 19.36 | 23.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 30 | 1618598100 | |||
| AANSLAGSCHIJF | ||||
| 31 | 3606100101 | 11.37 | 13.76 | |
| Niet meer leverbaar, geen vervanging | ||||
| 37 | 1612001029 | |||
| Afstandshuls | ||||
| 40 | 1610400020 | 2.86 | 3.46 | |
| Lagerbus | ||||
| 41 | 1615801022 | 43.12 | 52.18 | |
| KOPPELDEEL | ||||
| 44 | 1616409005 | 88.83 | 107.48 | |
| Niet meer leverbaar, geen vervanging | ||||
| 45 | 1614619006 | |||
| Compensatieschijf Ø40,2xØ60x0,3 MM | ||||
| 46 | 1610134004 | 4.18 | 5.06 | |
| TANDAS | ||||
| 48 | 1613060009 | 80.26 | 97.11 | |
| ZUIGERPEN | ||||
| 49 | 1610300058 | 2.86 | 3.46 | |
| SLUITSCHROEF | ||||
| 50 | 1613465003 | 12.82 | 15.51 | |
| Niet meer leverbaar, geen vervanging | ||||
| 51 | 1610210048 | |||
| Transmissiehuis | ||||
| 52 | 1615806066 | 47.68 | 57.69 | |
| Transmissiehuis | ||||
| 53 | 1615806064 | 179.65 | 217.38 | |
| AFDEKSCHIJF | ||||
| 54 | 1610113005 | 1.49 | 1.80 | |
| LAGERBOUT | ||||
| 55 | 1610300052 | 4.94 | 5.98 | |
| Lagerbout | ||||
| 56 | 1610300057 | 6.73 | 8.14 | |
| BOLKOPKERFNAGEL | ||||
| 58 | 2917721034 | 1.00 | 1.21 | |
| SPLITPEN | ||||
| 59 | 1904681350 | 1.49 | 1.80 | |
| Afdekschijf | ||||
| 60 | 1610101010 | 2.86 | 3.46 | |
| LEID VOOR NETAANSLUITING | ||||
| 61 | 1614462078 | 114.26 | 138.25 | |
| DOORVOERBUISJE | ||||
| 62 | 1600703009 | 5.81 | 7.03 | |
| KLEMBEVESTIGING | ||||
| 63 | 1611302013 | 1.32 | 1.60 | |
| Aan/Uit-Schakelaar | ||||
| 65 | 1617200024 | 33.45 | 40.47 | |
| GROEFKOGELLAGER | ||||
| 67 | 1900905163 | 10.90 | 13.19 | |
| GROEFKOGELLAGER | ||||
| 68 | 1610905001 | 13.13 | 15.89 | |
| Groefkogellager 12x32x10 | ||||
| 69 | 1900900302 | 18.94 | 22.92 | |
| NAALDLAGER | ||||
| 70 | 1610910049 | 39.14 | 47.36 | |
| Naaldlager | ||||
| 71 | 1610910060 | 31.42 | 38.02 | |
| NAALDLAGER | ||||
| 72 | 1610910007 | 21.30 | 25.77 | |
| Naaldkrans | ||||
| 73 | 1610913001 | 10.90 | 13.19 | |
| AXIAALNAALDKRANS | ||||
| 74 | 1600920000 | 4.94 | 5.98 | |
| BORGBEUGEL | ||||
| 75 | 2916660013 | 2.08 | 2.52 | |
| BORGRING | ||||
| 76 | 2916660010 | 1.00 | 1.21 | |
| GROEFKOGELLAGER | ||||
| 78 | 1900905159 | 27.81 | 33.65 | |
| VEERRING | ||||
| 82 | 2916690007 | 1.00 | 1.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 83 | 1900210136 | |||
| O-RING | ||||
| 84 | 1900210160 | 5.81 | 7.03 | |
| O-RING | ||||
| 85 | 1900210152 | 3.44 | 4.16 | |
| O-RING | ||||
| 86 | 1900210130 | 3.44 | 4.16 | |
| O-RING | ||||
| 88 | 1610210042 | 1.49 | 1.80 | |
| Asafdichtring | ||||
| 89 | 2916740053 | 11.37 | 13.76 | |
| ZESKANT MOER | ||||
| 90 | 2915061005 | 2.40 | 2.90 | |
| NAALDKRANS | ||||
| 91 | 1610913006 | 3.44 | 4.16 | |
| INBUSBOUT | ||||
| 93 | 2910141158 | 1.00 | 1.21 | |
| SNAPRING | ||||
| 94 | 2916601012 | 2.08 | 2.52 | |
| LENSKOPSCHROEF | ||||
| 95 | 2914201506 | 1.00 | 1.21 | |
| CILINDERKOPSCHROEF | ||||
| 96 | 2910021118 | 1.00 | 1.21 | |
| INBUSBOUT | ||||
| 97 | 1613414007 | 1.90 | 2.30 | |
| INBUSBOUT | ||||
| 99 | 2910141201 | 2.40 | 2.90 | |
| INBUSBOUT | ||||
| 100 | 2910141201 | 2.40 | 2.90 | |
| INBUSBOUT | ||||
| 101 | 2910141244 | 1.49 | 1.80 | |
| INBUSBOUT | ||||
| 102 | 2910141158 | 1.00 | 1.21 | |
| SCHROEFDRAADPEN | ||||
| 103 | 2912081238 | 1.32 | 1.60 | |
| Firmaplaat | ||||
| 104 | 1611110492 | 1.94 | 2.35 | |
| Aanwijzingsplaat | ||||
| 105 | 1611110493 | 2.71 | 3.28 | |
| Verzonken Schroef M 8x16 DIN 7991-8.8 | ||||
| 107 | 2910540238 | 2.40 | 2.90 | |
| Aanwijzingsplaat | ||||
| 109 | 1611110489 | 2.00 | 2.42 | |
| Niet meer leverbaar, geen vervanging | ||||
| 112 | 1616317027 | |||
| COMPENSATIESCHIJF | ||||
| 114 | 1600101641 | 3.44 | 4.16 | |
| Borgring | ||||
| 115 | 2916660020 | 1.49 | 1.80 | |
| Niet meer leverbaar, geen vervanging | ||||
| 130 | 1601110265 | |||
| FIRMAPLAAT | ||||
| 131 | 1611110488 | 2.52 | 3.05 | |
| AANWIJZINGSPLAAT | ||||
| 135 | 1611110387 | 1.49 | 1.80 | |
| Onderdelenset | ||||
| 650 | 1617000051 | 44.82 | 54.23 | |
| HAAKSE SCHROEVENDRAAIER | ||||
| 650/10 | 1907950007 | 4.94 | 5.98 | |
| Veiligheidsdop | ||||
| 650/20 | 1610508014 | 1.00 | 1.21 | |
| EXTRA HANDGREEP | ||||
| 650/30 | 160202509Z | 14.94 | 18.08 | |
| EXTRA HANDGREEP | ||||
| 650/30 | 16020250A1 | 13.13 | 15.89 | |
| HOUDERSTAAF | ||||
| 650/40 | 1610762003 | 15.61 | 18.89 | |
| Veiligheidsdop | ||||
| 650/50 | 1610508013 | 0.83 | 1.00 | |
| Draagbak | ||||
| 651 | 1615438107 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 813 | 1617000158 | |||
| ONDERDELENSET | ||||
| 816 | 1617000101 | 26.62 | 32.21 | |
| ONDERDELENSET | ||||
| 828 | 1617000916 | 553.26 | 669.44 | |
| GEREEDSCHAPHOUDERSET | ||||
| 832 | 1617000100 | 285.84 | 345.87 | |
| Niet meer leverbaar, geen vervanging | ||||
| 833 | 1617000014 | |||
| ONDERDELENSET | ||||
| 842 | 1617000091 | 98.18 | 118.80 | |
| KLEMBEUGEL | ||||
| 866 | 1617000156 | 2.52 | 3.05 | |
| Niet meer leverbaar, geen vervanging | ||||
| 881 | 1617000172 | |||
| TYPEPLAAT | ||||
| 888 | 160111A3H3 | 2.40 | 2.90 | |
