Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0602209434 ( HGS65/50 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0602209434 ( HGS65/50 )

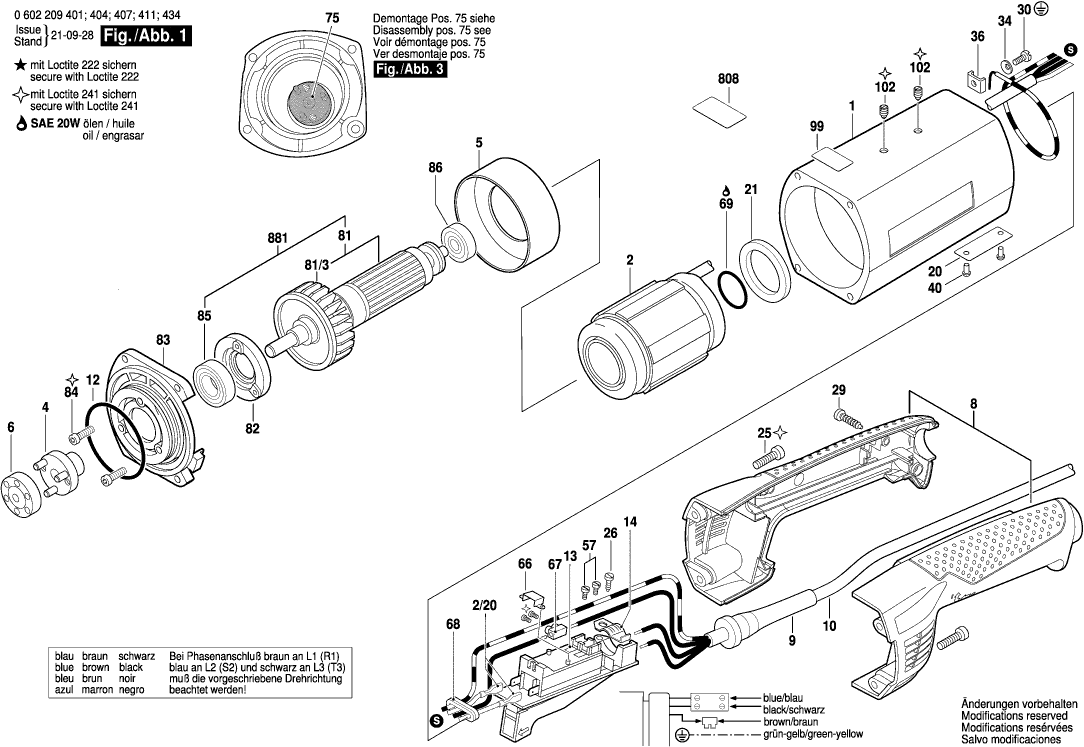

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen tekening 3
Klik voor vergroting

Onderdelen lijst van de Bosch 0602209434 ( HGS65/50 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Motorhuis
1 3605102077 168.86 204.32
Stator
2 3604229126 388.20 469.72
Stekerbus
2/20 3604478004 4.10 4.96
Meenemer
4 1600320028 33.45 40.47
Luchtgeleidingsring
5 1600209003 5.83 7.05
Meenemer
6 1606442000 4.70 5.69
Handgreep
8 3605132078 36.85 44.59
Doorvoerbuisje
9 3600703003 3.31 4.01
Elektr Leid M Aansl
10 3604462017 49.56 59.97
O-ring
12 1900210146 3.31 4.01
Schakelaar
13 3607200055 91.56 110.79
Klembevestiging
14 3601303004 4.70 5.69
Spilhuis
18 3605806109 187.62 227.02
Typeplaat
20 3601106053 4.10 4.96
Afdichtring
21 1600209006 2.24 2.71
Inbusbout
25 2910141160 1.70 2.06
Plaatschroef
26 2910211019 0.83 1.00
Inbusbout
28 2910141166 1.18 1.43
Torx-lenskopschroef
29 2603490022 0.83 1.00
Schroefdrvoeringsschroef
30 2914461403 1.70 2.06
Verende Sluitring
34 3600150006 1.94 2.35
Klembeugel
36 3601321001 2.71 3.28
Kerfnagel
40 3603133001 1.94 2.35
Cilinderkopschroef
57 2910021118 0.83 1.00
Bevestigingsbeugel
66 3601303003 1.94 2.35
Klemmenlijst
67 1901091110 1.18 1.43
Afdichtplaat
68 3600054005 1.94 2.35
O-ring
69 3600210016 1.18 1.43
Groefkogellager
73 3600905063 20.42 24.71
Draadring
74 3603344059 33.45 40.47
Meenemer
75 1600320028 33.45 40.47
Spantang
78 2608570118 20.42 24.71
Rotor Zonder Wikkeling
81 3604080054 187.62 227.02
Ventilator
81/3 3606610010 3.31 4.01
Veerring
82 1600501025 29.75 36.00
Lagerdeksel
83 3605820065 67.25 81.37
Cilinderkopschroef
84 2910011128 0.83 1.00
Groefkogellager
85 1900905121 13.93 16.86
Groefkogellager
86 1610900025 12.41 15.02
Naaldlager
90 1600910002 18.19 22.01
Geleidemof
91 3600320015 23.75 28.74
Slijpspil
92 1603123011 168.86 204.32
SLIJPSPIL
92 160312307M 168.86 204.32
Slijpspil
92/1 1603123011 168.86 204.32
Afstandsring
97 1600202016 4.10 4.96
Snapring
98 1600224025 1.94 2.35
Aanwijzingsplaat
99 3601119236 2.71 3.28
Schroefdraadpen
102 1603402002 1.18 1.43
Enkele Sleutel
651 1907950506 10.73 12.98
Enkele Sleutel
651 3607950025 5.83 7.05
Enkele Sleutel
652 1907950509 10.73 12.98
Enkele Sleutel
652 3607950024 6.54 7.91
Enkele Sleutel
653 1907950506 10.73 12.98
Enkele Sleutel
654 1907950509 10.73 12.98
Spantang
702 1608570058 33.45 40.47
Klemeenheid
702/1 3607030482 18.19 22.01
Typeplaat
808 160111A65M 0.83 1.00
Taatslager
818 1605806202 493.58 597.23
Taatslager
818/1 1607000E2T 304.19 368.07
Spantang
878 2608570118 20.42 24.71
Rotor Zonder Wikkeling
881 3604080055 209.26 253.20
Slijpspil
892 3603123017 233.78 282.87
SLIJPSPIL
892/1 1607000E2V 113.29 137.08
