Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601341003 ( HV79 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0601341003 ( HV79 )

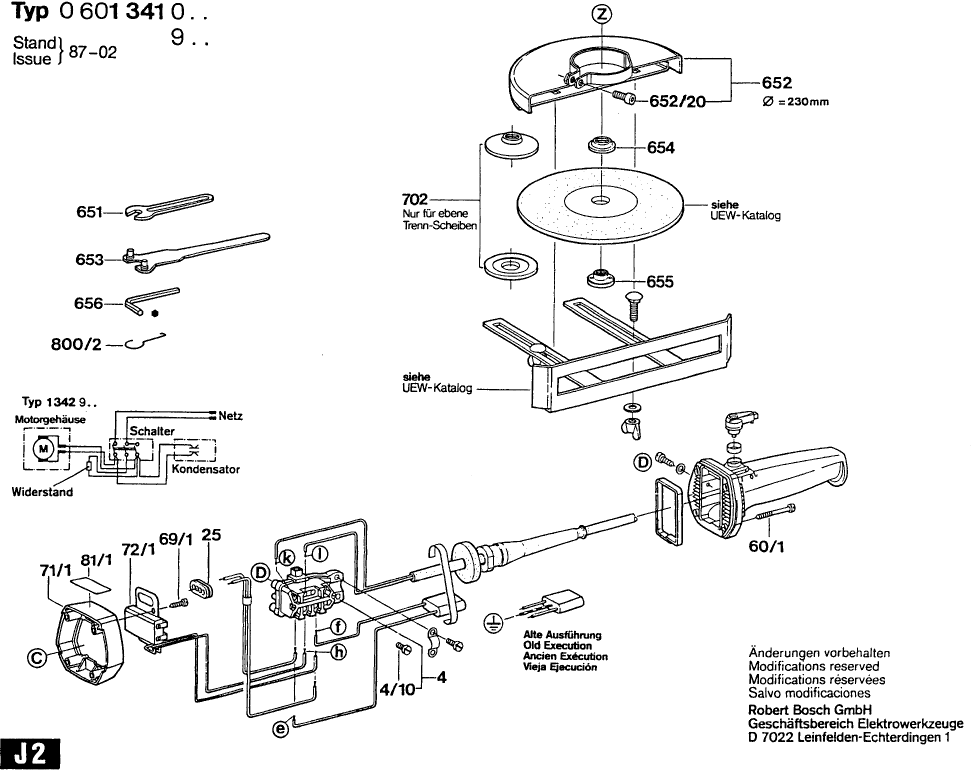

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 0601341003 ( HV79 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Poolschoen 240V
2 1604220248 91.56 110.79

Kabelschoen
2/8 1901350003 0.83 1.00

Adereindhuls
5/20 1900452012 0.83 1.00

Doorvoerbuisje
6 3600703011 2.24 2.71

Klembevestiging
7 1601302013 1.18 1.43

Firmaplaat
9 1601110003 1.18 1.43

Ontstoringsfilter
11 1607328034 3.31 4.01

Afdichtschijf
15 1600113002 1.18 1.43

Borstelhouder
16 1604336008 15.71 19.01

Afdekplaat
17 1601037006 1.18 1.43

Profielstrip 3,4x7x240 MM
18 1601014005 1.18 1.43

Niet meer leverbaar, geen vervanging
19 1602026041

Viltring
19/80 1600205019 1.18 1.43

Lagerdeksel
20 1605808054 2.24 2.71

Afdekschijf
21 1600102012 1.18 1.43

Slijpspil
22 1603523032 33.45 40.47

Afdichtschijf
23 1600108055 0.83 1.00

Doorvoerbuisje
25 1600306001 1.94 2.35

Niet meer leverbaar, geen vervanging
26 1602806394

Naaldhuls
27 1600910010 40.61 49.14

Borgring
28 1600206019 1.18 1.43

Leischijf
29 1600502013 1.18 1.43

Borgring
30 1600119004 2.24 2.71

Spiraalveer
31 1604652015 1.94 2.35

Radiaale Asafdichtring
32 1600290008 1.94 2.35

Compensatieschijf 0,1 MM DIK
34 1600190004 1.18 1.43

Compensatieschijf 0,2 MM DIK
34 1600190005 0.83 1.00

Zekeringplaat
35 1601030022 1.18 1.43

Rubberen Bus
36 1600502006 0.83 1.00

Verende Sluitring
40 1600150009 2.24 2.71

Afsluitdeksel BLAUW
41 1605500089 1.18 1.43

Handgreep BLAUW
42 1605132079 29.75 36.00

PLATTE SCHIJF
44 1600120070 7.58 9.17

Bevestigingshoek
45 1601331032 1.18 1.43

Niet meer leverbaar, geen vervanging
50 1900905227

Snapring
51 2916620011 1.18 1.43

Groefkogellager 6203-TH/C3 DIN 625
52 1900900413 26.84 32.48

Groefkogellager
53 1600900029 6.54 7.91

Cilinderkopschroef
54 2910021118 0.83 1.00

Plaatschroef
55 2910211006 0.83 1.00

Onderlegschijf
56 2916011005 0.83 1.00

Cilinderkopschroef DIN 84-AM5x15-5.8
57 2910011157 0.83 1.00

Zeskant Moer
58 2915011005 0.83 1.00

Schroefdrvoeringsschroef
59 3603415560 0.83 1.00

Plaatschroef
60 2910211036 0.83 1.00

Cilinderkopschroef
61 2910011162 0.83 1.00

Zeskant Moer
62 1603300009 1.18 1.43

Plaatschroef B4,8x85 MM
63 1603429001 1.18 1.43

Cilinderkopschroef
66 2910021122 1.70 2.06

Plaatschroef
69 2910211011 0.83 1.00

Extra Handgreep
650 160202509Z 12.41 15.02

Niet meer leverbaar, geen vervanging
651 2607950511

Niet meer leverbaar, geen vervanging
652 2605510083

Inbusbout DIN 912-M8x18-8.8
652/20 2910141240 1.18 1.43

Haakse Schroevendraaier
653 2607950004 1.18 1.43

Opnameflens
654 2600501006 12.41 15.02

Ronde Moer
655 2603345004 5.33 6.45

Haakse Schroevendraaier
656 1907950007 4.10 4.96

Geen informatie beschikbaar, niet bestelbaar
700 1607000151

Klembevestiging
702 1607000030 0.83 1.00

Onderdelenset Ø180 MM
712 1607000176 0.83 1.00

Koolborstelset
800 1607014103 11.88 14.37

Verbindingsleiding
801 1604440004 0.83 1.00

Kabelschoen
801/020 1601353003 1.18 1.43

Niet meer leverbaar, geen vervanging
802 1606333138

Niet meer leverbaar, geen vervanging
803 1606333139

Niet meer leverbaar, geen vervanging
804 1607000034

Cilinderkopschroef
804/010 2910091118 0.83 1.00

Afdichtingsset
805 1607000060 4.10 4.96

Motorhuis BLAUW
808 1605108124 23.75 28.74

Reservedeelgroep
817 1607000229 12.41 15.02

O-ring
817/029 1600210033 1.18 1.43

Geen informatie beschikbaar, niet bestelbaar
830 1604012047

Leid Voor Netaansluiting
835 1607000228 20.42 24.71

Adereindhuls
835/020 3604477009 1.18 1.43

Typeplaat
888 160111A3H3 1.94 2.35
