Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0603151103 ( M42S )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0603151103 ( M42S )

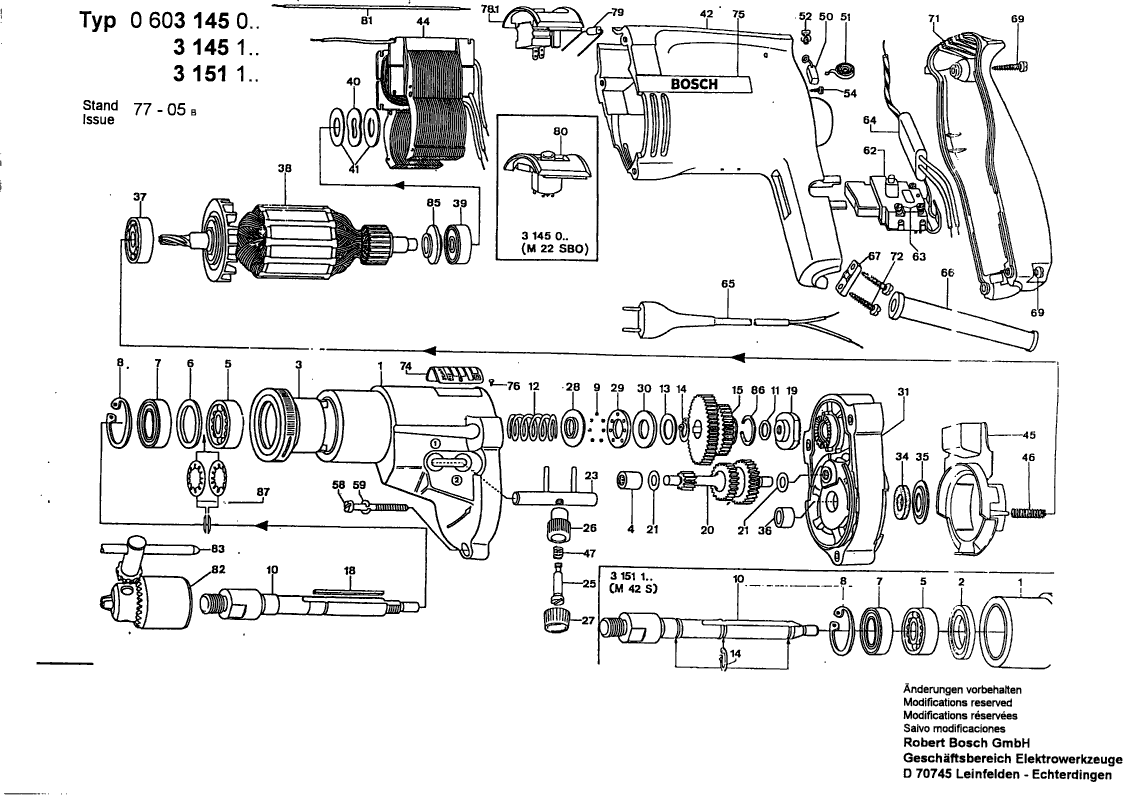

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 0603151103 ( M42S )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Niet meer leverbaar, geen vervanging
1 2605806940

Afstandsschijf
2 2600114025 0.83 1.00

Niet meer leverbaar, geen vervanging
3 2605801017

Naaldhuls
4 2600914004 3.31 4.01

Groefkogellager 12x32x10
5 1900900302 15.71 19.01

Onderlegschijf
6 2600102003 0.83 1.00

Niet meer leverbaar, geen vervanging
7 2600283009

Borgring
8 2916660013 1.70 2.06

Kogel
9 1903230003 1.94 2.35

Niet meer leverbaar, geen vervanging
10 2603122022

Compensatieschijf
11 2600100621 1.18 1.43

Compensatieschijf 0,5 MM
11 2600100623 1.18 1.43

Drukveer
12 2604630002 1.18 1.43

Compensatieschijf 0,5 MM
13 2600101663 1.18 1.43

Compensatieschijf
13 2600101562 0.83 1.00

Compensatieschijf 0,1 MM
13 2600101660 0.83 1.00

Compensatieschijf 0,2 MM
13 2600101661 0.83 1.00

Borgring
14 2916650003 1.18 1.43

Niet meer leverbaar, geen vervanging
15 2606328007

Platte Spie
18 2602300014 0.83 1.00

Grendelschijf
19 2600190013 15.71 19.01

Niet meer leverbaar, geen vervanging
20 2606308906

Compensatieschijf
21 2600100570 1.18 1.43

Geleidestang
23 2603103900 7.58 9.17

Platkopschroef
25 2603413003 1.94 2.35

Ronde Moer
26 2603340002 1.70 2.06

Afsluitdop
27 2600508029 1.18 1.43

Veerschotel
28 2600220007 0.83 1.00

Onderlegschijf
30 2600101003 0.83 1.00

Tussenflens
31 2605700906 0.83 1.00

Viltring
34 2600108020 1.18 1.43

Schotelschijf
35 2600500008 0.83 1.00

Stekerbus
36 2600400020 5.33 6.45

Groefkogellager 10 MM DIN 625
37 2600905007 7.58 9.17

Niet meer leverbaar, geen vervanging
38 2604010439

Groefkogellager
39 1900905018 13.93 16.86

Compensatieschijf
40 2600150004 1.70 2.06

Compensatieschijf
41 2600101020 1.18 1.43

Compensatieschijf
41 2600101022 1.18 1.43

Compensatieschijf
41 2600101023 1.18 1.43

Niet meer leverbaar, geen vervanging
42 2605104907

Niet meer leverbaar, geen vervanging
44 2604222096

Afdekschijf
45 2601328023 0.83 1.00

Drukveer
46 2604611026 1.18 1.43

Drukveer
47 2604610006 1.18 1.43

Niet meer leverbaar, geen vervanging
50 2604320906

Niet meer leverbaar, geen vervanging
51 2604652004

Cilinderkopschroef
52 2603410010 0.83 1.00

Plaatschroef DIN 7971-BZ2,9x6,5
54 2910211004 1.18 1.43

Veerring
59 2916690003 0.83 1.00

Niet meer leverbaar, geen vervanging
62 2607200043

Cilinderkopschroef
63 2603410001 1.18 1.43

Niet meer leverbaar, geen vervanging
64 2607329083

Leid Voor Netaansluiting
65 1607000386 15.71 19.01

Doorvoerbuisje
66 2600703011 2.24 2.71

Doorvoerbuisje
66 2600703012 2.24 2.71

Doorvoerbuisje
66 2600703013 1.94 2.35

Leidinghouder
67 2601035001 1.18 1.43

Plaatschroef
69 2910211021 1.18 1.43

Niet meer leverbaar, geen vervanging
71 2605132031

Plaatschroef
72 2910211019 0.83 1.00

Typeplaat
74 2601100038 1.18 1.43

Zelfklevende Plaat
75 2601007003 0.83 1.00

Bolkopkerfnagel 2x3 DIN 1476 ST
76 2917724031 0.83 1.00

Niet meer leverbaar, geen vervanging
78/1 2607200013

Niet meer leverbaar, geen vervanging
80 2607202900

Niet meer leverbaar, geen vervanging
81 2604465000

Niet meer leverbaar, geen vervanging
82 1608571055

Niet meer leverbaar, geen vervanging
83 1607950027

Ankerschijf
85 2600121002 1.18 1.43
