Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0603245003 ( PBH16-2 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

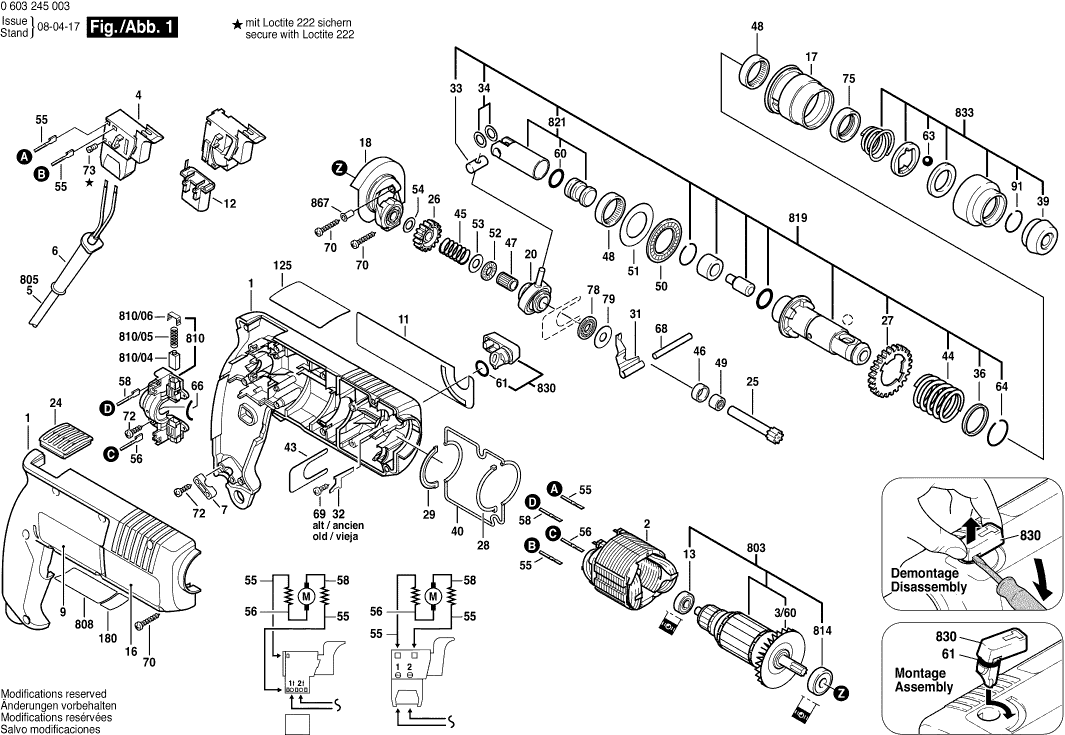

Tekeningen van de Bosch 0603245003 ( PBH16-2 )
Onderdelen lijst van de Bosch 0603245003 ( PBH16-2 )
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Behuizingsschaal GROEN | ||||
1 | 1615104002 | 18.19 | 22.01 | |
Poolschoen | ||||
2 | 2604220411 | 18.19 | 22.01 | |
Ventilator | ||||
3/60 | 2606610022 | 3.31 | 4.01 | |
Schakelaar | ||||
4 | 2607200373 | 8.45 | 10.22 | |
Doorvoerbuisje | ||||
6 | 2600703011 | 2.24 | 2.71 | |
Doorvoerbuisje | ||||
6 | 2600703012 | 2.24 | 2.71 | |
Leidinghouder | ||||
7 | 1611035005 | 1.70 | 2.06 | |
Firmaplaat | ||||
9 | 1611110373 | 0.83 | 1.00 | |
Firmaplaat | ||||
11 | 1611110370 | 2.71 | 3.28 | |
Ontstoringsfilter | ||||
12 | 1607328040 | 5.33 | 6.45 | |
Groefkogellager | ||||
13 | 1610905032 | 4.10 | 4.96 | |
Aanwijzingsplaat | ||||
16 | 1611110374 | 0.83 | 1.00 | |
GREEPHULS | ||||
17 | 1615819013 | 5.83 | 7.05 | |
Flenslager | ||||
18 | 1615700027 | 12.41 | 15.02 | |
Aandrijflager | ||||
20 | 1615819012 | 26.84 | 32.48 | |
Beschermrooster | ||||
24 | 1612388019 | 1.18 | 1.43 | |
Tandas Z=9 | ||||
25 | 1613160008 | 15.71 | 19.01 | |
Recht Tandwiel | ||||
26 | 1616317600 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
27 | 1616317034 | |||
Niet meer leverbaar, geen vervanging | ||||
28 | 1611015034 | |||
Niet meer leverbaar, geen vervanging | ||||
29 | 1611015035 | |||
AANDRUKHENDEL | ||||
31 | 1611329009 | 2.24 | 2.71 | |
Zuigerpen | ||||
33 | 1613103006 | 2.24 | 2.71 | |
Afstandsschijf | ||||
34 | 1610100608 | 1.18 | 1.43 | |
Steunschijf | ||||
36 | 1610102024 | 1.18 | 1.43 | |
Veiligheidsdop | ||||
39 | 1610508008 | 1.70 | 2.06 | |
Niet meer leverbaar, geen vervanging | ||||
40 | 1611015033 | |||
Bevestigingsplaat | ||||
43 | 1611031005 | 1.18 | 1.43 | |
Niet meer leverbaar, geen vervanging | ||||
44 | 1614634002 | |||
Drukveer | ||||
45 | 1614610005 | 1.18 | 1.43 | |
Borgring | ||||
46 | 1610200014 | 1.18 | 1.43 | |
Naaldkrans | ||||
47 | 1610913008 | 3.31 | 4.01 | |
Naaldhuls | ||||
48 | 1610910071 | 5.33 | 6.45 | |
Naaldhuls | ||||
49 | 2600917003 | 2.24 | 2.71 | |
Rollenkrans | ||||
50 | 1610920002 | 2.71 | 3.28 | |
Lagerschijf | ||||
51 | 1610102617 | 1.70 | 2.06 | |
AXIAALNAALDKRANS | ||||
52 | 1610920005 | 2.24 | 2.71 | |
Lagerschijf | ||||
53 | 1610100602 | 1.18 | 1.43 | |
Compensatieschijf 0,6 MM DIK | ||||
54 | 1610100604 | 1.18 | 1.43 | |
Compensatieschijf 0,8 MM DIK | ||||
54 | 1610100605 | 1.18 | 1.43 | |
Compensatieschijf 1,0 MM DIK | ||||
54 | 1610100606 | 1.18 | 1.43 | |
Compensatieschijf 1,2 MM DIK | ||||
54 | 1610100607 | 1.18 | 1.43 | |
Niet meer leverbaar, geen vervanging | ||||
55 | 2604448060 | |||
Verbindingsleiding L=66 MM WIT | ||||
56 | 1614448019 | 1.18 | 1.43 | |
Verbindingsleiding L=83 MM BLAUW | ||||
58 | 1614448020 | 1.18 | 1.43 | |
Niet meer leverbaar, geen vervanging | ||||
60 | 1610210086 | |||
O-ring | ||||
61 | 1610210046 | 1.70 | 2.06 | |
Kogel | ||||
63 | 1903230013 | 1.70 | 2.06 | |
Niet meer leverbaar, geen vervanging | ||||
64 | 1614601007 | |||
Rubberbuffer | ||||
66 | 1610026001 | 0.83 | 1.00 | |
Cilindrische Pen | ||||
68 | 2917550133 | 0.83 | 1.00 | |
Plaatschroef | ||||
70 | 2912401022 | 0.83 | 1.00 | |
Plaatschroef | ||||
72 | 2912401019 | 0.83 | 1.00 | |
Cilinderkopschroef | ||||
73 | 2603410001 | 1.18 | 1.43 | |
Asafdichtring | ||||
75 | 1610283019 | 5.83 | 7.05 | |
ROLLENKRANS | ||||
78 | 1610920006 | 2.24 | 2.71 | |
Lagerschijf | ||||
79 | 1610100609 | 1.18 | 1.43 | |
Snapring DIN 7993-A22 | ||||
91 | 2916540012 | 2.24 | 2.71 | |
Zeskant moer | ||||
120/20 | 2915011007 | 0.83 | 1.00 | |
Vleugelschroef | ||||
120/30 | 1613480007 | 1.18 | 1.43 | |
Spanplaat M6 | ||||
120/50 | 2608040014 | 2.24 | 2.71 | |
Vleugelschroef | ||||
120/60 | 1613480008 | 1.18 | 1.43 | |
Firmaplaat WERKVOORSCHRIFT | ||||
125 | 1611110376 | 1.18 | 1.43 | |
Adapter SDS-Plus 1/2 | ||||
700 | 1617000132 | 28.08 | 33.98 | |
Verzonken Schroef | ||||
700/20 | 2603421226 | 1.18 | 1.43 | |
Boorklauw | ||||
701 | 1608571069 | 20.42 | 24.71 | |
Boorhoudersleutel | ||||
701/7 | 2607950007 | 5.33 | 6.45 | |
Niet meer leverbaar, geen vervanging | ||||
702 | 1617000133 | |||
Snapring | ||||
702/10/2 | 2604601004 | 1.18 | 1.43 | |
Niet meer leverbaar, geen vervanging | ||||
703 | 1615439003 | |||
Rubberen Bus Ø5-7 MM | ||||
703/30 | 1610312001 | 0.83 | 1.00 | |
Rubberen Bus Ø8-10 MM | ||||
703/651 | 1610312002 | 0.83 | 1.00 | |
Extra Handgreep Ø43 MM ZWART | ||||
720 | 1612025031 | 9.53 | 11.53 | |
Extra Handgreep | ||||
720 | 1619PB4323 | 7.58 | 9.17 | |
Niet meer leverbaar, geen vervanging | ||||
752 | 1613001005 | |||
SDS-Plus-5, 6x50x115 mm | ||||
753 | 1618596166 | 3.89 | 4.71 | |
Niet meer leverbaar, geen vervanging | ||||
754 | 2607000122 | |||
Niet meer leverbaar, geen vervanging | ||||
777 | 0611999001 | |||
Haakse boorhouder SDS-Plus | ||||
778 | 1618580000 | 286.72 | 346.93 | |
ANKER 220-230V | ||||
803 | 1614010085 | 67.25 | 81.37 | |
Leid Voor Netaansluiting | ||||
805 | 1607000386 | 15.71 | 19.01 | |
Typeplaat | ||||
808 | 160111A3H3 | 1.94 | 2.35 | |
Niet meer leverbaar, geen vervanging | ||||
810 | 2609992600 | |||
Niet meer leverbaar, geen vervanging | ||||
810/04 | 1617014117 | |||
Drukveer | ||||
810/05 | 2604611026 | 1.18 | 1.43 | |
Arreteerkap | ||||
810/06 | 2601322013 | 1.18 | 1.43 | |
Groefkogellager | ||||
814 | 1610905048 | 6.54 | 7.91 | |
Arrasteerhuls | ||||
819 | 1617000936 | 91.56 | 110.79 | |
Onderdelenset | ||||
821 | 1617000215 | 20.42 | 24.71 | |
Niet meer leverbaar, geen vervanging | ||||
830 | 1617000177 | |||
Beschermhuls | ||||
833 | 1617000163 | 5.83 | 7.05 | |
Buisklinknagel DIN 7340 A5x0,5x10 | ||||
867 | 2917160109 | 0.83 | 1.00 |
