Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0603997757 ( PFZ550PE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

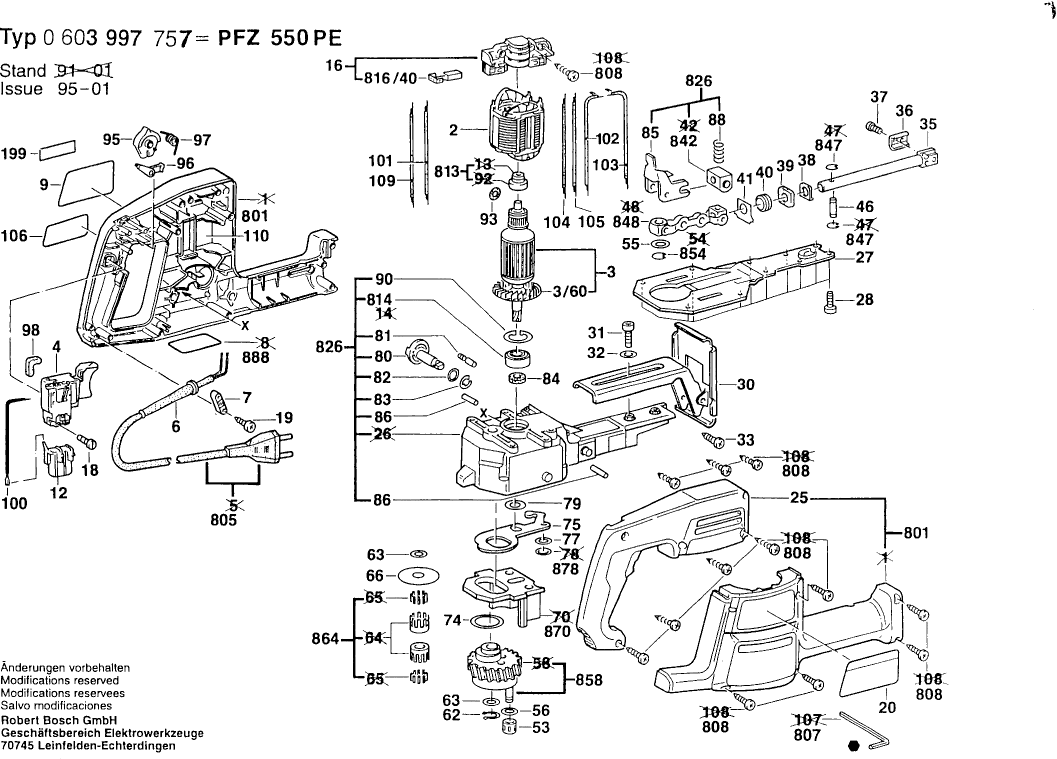

Tekeningen van de Bosch 0603997757 ( PFZ550PE )
Onderdelen lijst van de Bosch 0603997757 ( PFZ550PE )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Poolschoen | ||||
| 2 | 2604220447 | 20.42 | 24.71 | |
| Anker 220V | ||||
| 3 | 2604010715 | 36.85 | 44.59 | |
| Ventilator | ||||
| 3/60 | 2606610049 | 1.70 | 2.06 | |
| Niet meer leverbaar, geen vervanging | ||||
| 4 | 2607200218 | |||
| Doorvoerbuisje | ||||
| 6 | 2600703012 | 2.24 | 2.71 | |
| Leidinghouder | ||||
| 7 | 2601035001 | 1.18 | 1.43 | |
| Zelfklevende Plaat ZONZIJDE | ||||
| 9 | 2601110709 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 12 | 2607329114 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 16 | 2609992612 | |||
| Cilinderkopschroef | ||||
| 18 | 2603410001 | 1.18 | 1.43 | |
| Plaatschroef DIN 7981-ST3,9x16-C-H | ||||
| 19 | 2910611019 | 2.24 | 2.71 | |
| Zelfklevende Plaat SCHADUWZIJDE | ||||
| 20 | 2601110710 | 1.18 | 1.43 | |
| Carterdeksel GROEN | ||||
| 25 | 2605500099 | 7.58 | 9.17 | |
| Transmissiedeksel | ||||
| 27 | 2605500100 | 3.31 | 4.01 | |
| Schroefdrvoeringsschroef | ||||
| 28 | 2603410048 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 30 | 2608000074 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 31 | 2910141152 | |||
| Onderlegschijf | ||||
| 32 | 3600100002 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 33 | 2910601318 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 35 | 2600780017 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 36 | 2601321012 | |||
| Inbusbout | ||||
| 37 | 2910405154 | 0.83 | 1.00 | |
| Afdichtschijf | ||||
| 38 | 2601334002 | 1.18 | 1.43 | |
| Viltring | ||||
| 39 | 2600108006 | 0.83 | 1.00 | |
| Sinterbus | ||||
| 40 | 2600302004 | 2.24 | 2.71 | |
| Steunplaat | ||||
| 41 | 2601334009 | 1.18 | 1.43 | |
| Scharnierpen | ||||
| 46 | 2603105038 | 2.71 | 3.28 | |
| Naaldkrans | ||||
| 53 | 2600913003 | 1.70 | 2.06 | |
| Niet meer leverbaar, geen vervanging | ||||
| 55 | 2600100647 | |||
| Compensatieschijf | ||||
| 56 | 2600100039 | 1.18 | 1.43 | |
| Borgring | ||||
| 62 | 2916650001 | 1.94 | 2.35 | |
| Compensatieschijf 17 x 0,5 | ||||
| 63 | 2600101674 | 1.18 | 1.43 | |
| Compensatieschijf 17 x 0,2 | ||||
| 63 | 2600101675 | 1.18 | 1.43 | |
| Afstandsschijf | ||||
| 66 | 2600200027 | 1.18 | 1.43 | |
| Afstandsring | ||||
| 74 | 2600200028 | 1.18 | 1.43 | |
| Gaffelhefboom | ||||
| 75 | 2601923006 | 4.10 | 4.96 | |
| Compensatieschijf | ||||
| 77 | 2600100040 | 1.18 | 1.43 | |
| Compensatieschijf | ||||
| 79 | 2600100047 | 1.18 | 1.43 | |
| Overschakelaar | ||||
| 80 | 2602026044 | 7.58 | 9.17 | |
| Arreteerkap | ||||
| 81 | 2600590006 | 1.18 | 1.43 | |
| Compensatieschijf 0,2 MM | ||||
| 82 | 2600100050 | 1.18 | 1.43 | |
| Compensatieschijf 0,5 MM DIK | ||||
| 82 | 3600100013 | 1.18 | 1.43 | |
| Borgring | ||||
| 83 | 2916640006 | 1.18 | 1.43 | |
| Balanshefboom | ||||
| 85 | 2601321016 | 5.83 | 7.05 | |
| Lagerbout | ||||
| 86 | 2603100048 | 1.18 | 1.43 | |
| Drukveer | ||||
| 88 | 2604617002 | 1.18 | 1.43 | |
| Borgring | ||||
| 90 | 2916660008 | 1.70 | 2.06 | |
| O-Ring 5,0x1,75 MM | ||||
| 93 | 2600210036 | 1.18 | 1.43 | |
| Draai-Impulsdetector | ||||
| 95 | 2602026045 | 1.70 | 2.06 | |
| Arreteerpal | ||||
| 96 | 2602051000 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 97 | 1604651007 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 98 | 2601022000 | |||
| Aardleiding Ø0,35 MM WIT | ||||
| 100 | 2604448010 | 1.70 | 2.06 | |
| Verbindingsleiding L = 278 MM BLAUW | ||||
| 101 | 2604448012 | 1.18 | 1.43 | |
| Verbindingsleiding | ||||
| 102 | 2604448113 | 1.18 | 1.43 | |
| Verbindingsleiding L=243 MM WIT | ||||
| 103 | 2604448033 | 1.18 | 1.43 | |
| Verbindingskabel L=162MM WIT | ||||
| 104 | 2604448122 | 1.18 | 1.43 | |
| Verbindingsleiding L=263MM BLAUW | ||||
| 105 | 2604448119 | 1.18 | 1.43 | |
| Zelfklevende Plaat | ||||
| 106 | 2601110740 | 1.18 | 1.43 | |
| Elektrische Leiding | ||||
| 109 | 1614431010 | 2.71 | 3.28 | |
| Contactveer | ||||
| 110 | 2601329057 | 1.94 | 2.35 | |
| Behuizingsschaal GROEN | ||||
| 801 | 2605104897 | 36.85 | 44.59 | |
| Leid Voor Netaansluiting | ||||
| 805 | 1607000386 | 15.71 | 19.01 | |
| Haakse Schroevendraaier | ||||
| 807 | 2607950004 | 1.18 | 1.43 | |
| Plaatschroef | ||||
| 808 | 2912401020 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 813 | 2600917902 | |||
| Groefkogellager | ||||
| 814 | 2600905039 | 9.53 | 11.53 | |
| Niet meer leverbaar, geen vervanging | ||||
| 816/40 | 2607014009 | |||
| Arreteerkap | ||||
| 816/60 | 2601322013 | 1.18 | 1.43 | |
| Arreteerkap | ||||
| 816/60 | 2601322017 | 1.18 | 1.43 | |
| Transmissiehuis | ||||
| 826 | 2605806989 | 91.56 | 110.79 | |
| Lagerbok | ||||
| 842 | 2602130901 | 18.19 | 22.01 | |
| Borgring | ||||
| 847 | 2916080007 | 1.94 | 2.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 848 | 2602130900 | |||
| Borgring | ||||
| 854 | 2916080910 | 1.70 | 2.06 | |
| EXCENTERTANDWIEL Z=45 | ||||
| 858 | 2606320043 | 36.85 | 44.59 | |
| Naaldkooi | ||||
| 864 | 2607001130 | 4.70 | 5.69 | |
| Contragewicht | ||||
| 870 | 2608012002 | 13.93 | 16.86 | |
| Niet meer leverbaar, geen vervanging | ||||
| 878 | 2916080008 | |||
| Typeplaat | ||||
| 888 | 160111A3H3 | 1.94 | 2.35 | |
