Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0603268003 ( PHG500 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

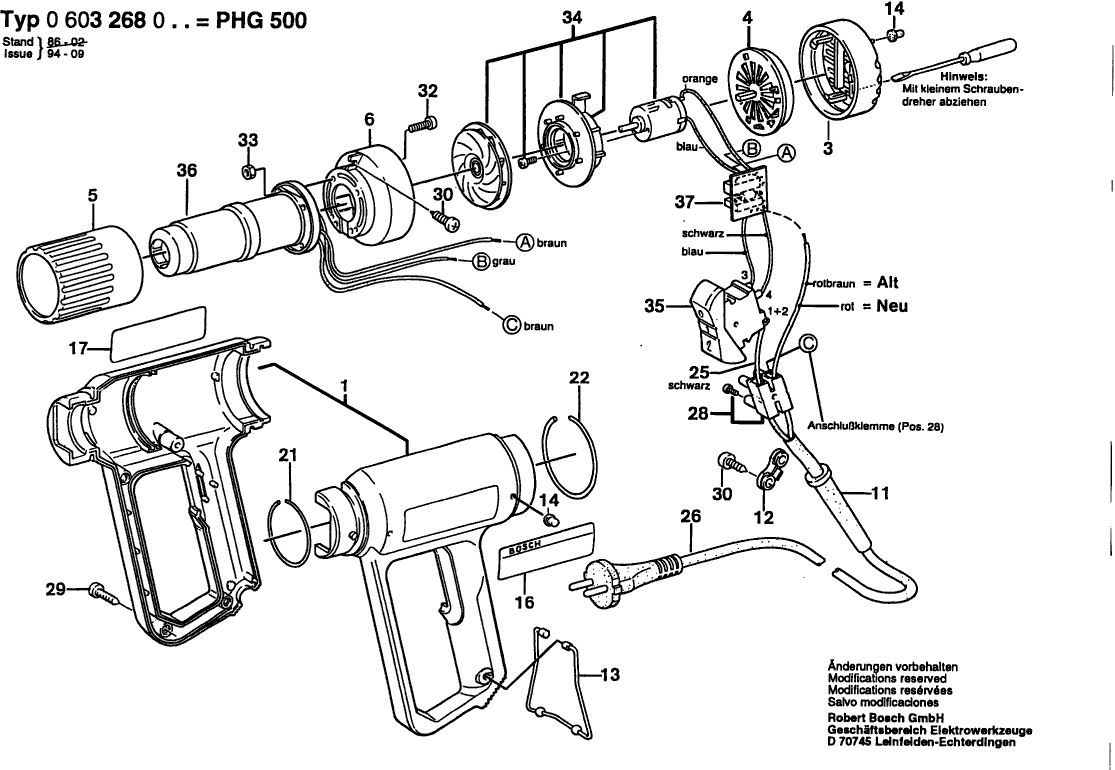

Tekeningen van de Bosch 0603268003 ( PHG500 )
Onderdelen lijst van de Bosch 0603268003 ( PHG500 )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuis GROEN | ||||
| 1 | 1609201481 | 18.19 | 22.01 | |
| Niet meer leverbaar, geen vervanging | ||||
| 3 | 1609201482 | |||
| Sleufschijf | ||||
| 4 | 1609201483 | 5.33 | 6.45 | |
| Doorvoermantel | ||||
| 5 | 1609201484 | 7.58 | 9.17 | |
| Niet meer leverbaar, geen vervanging | ||||
| 6 | 1609201485 | |||
| Doorvoerbuisje | ||||
| 11 | 1609202793 | 1.94 | 2.35 | |
| Klembevestiging | ||||
| 12 | 1609201487 | 1.18 | 1.43 | |
| Steunbeugel | ||||
| 13 | 1609202794 | 1.70 | 2.06 | |
| Niet meer leverbaar, geen vervanging | ||||
| 14 | 1609201489 | |||
| Zelfklevende Plaat | ||||
| 16 | 1601110325 | 0.83 | 1.00 | |
| Typeplaat | ||||
| 17 | 1601110326 | 0.83 | 1.00 | |
| Snapring | ||||
| 21 | 1609201490 | 1.70 | 2.06 | |
| Snapring CA.Ø2,5xØ62 MM | ||||
| 22 | 1609201491 | 1.70 | 2.06 | |
| Verbindingsleiding | ||||
| 25 | 1609201492 | 2.24 | 2.71 | |
| Leid Voor Netaansluiting | ||||
| 26 | 1609201493 | 8.45 | 10.22 | |
| Klem | ||||
| 28 | 1609390042 | 1.18 | 1.43 | |
| Plaatschroef DIN 7983-B2,9x16 | ||||
| 29 | 2910615507 | 1.70 | 2.06 | |
| Plaatschroef | ||||
| 30 | 2910614406 | 0.83 | 1.00 | |
| Plaatschroef DIN 7985-M3x10-4.8 | ||||
| 32 | 2910644052 | 0.83 | 1.00 | |
| Zeskant Moer | ||||
| 33 | 2915011003 | 0.83 | 1.00 | |
| Gelijkstroommotor | ||||
| 34 | 1609201572 | 12.41 | 15.02 | |
| Aan/uit-schakelaar | ||||
| 35 | 1609201500 | 8.45 | 10.22 | |
| Verwarmingslichaam 220V | ||||
| 36 | 1609201501 | 40.61 | 49.14 | |
| Printplaat met componente 220-240V | ||||
| 37 | 1609201505 | 15.71 | 19.01 | |
| Niet meer leverbaar, geen vervanging | ||||
| 701 | 1609390450 | |||
| Mondstuk plat GHG/PHG 75x33,5 | ||||
| 702 | 1609390451 | 18.56 | 22.46 | |
| Spanningmondstuk GHG/PHG, 75x33,5 | ||||
| 703 | 1609390452 | 18.56 | 22.46 | |
| Reflectormondstuk GHG/PHG, 32x33 | ||||
| 704 | 1609390453 | 15.24 | 18.44 | |
| Reduceermondstuk GHG/PHG, 20 | ||||
| 705 | 1609201648 | 15.24 | 18.44 | |
| Kling | ||||
| 706 | 1609201745 | 8.45 | 10.22 | |
| Kling | ||||
| 707 | 1609201746 | 8.45 | 10.22 | |
