Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0603220903 ( PKE25 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

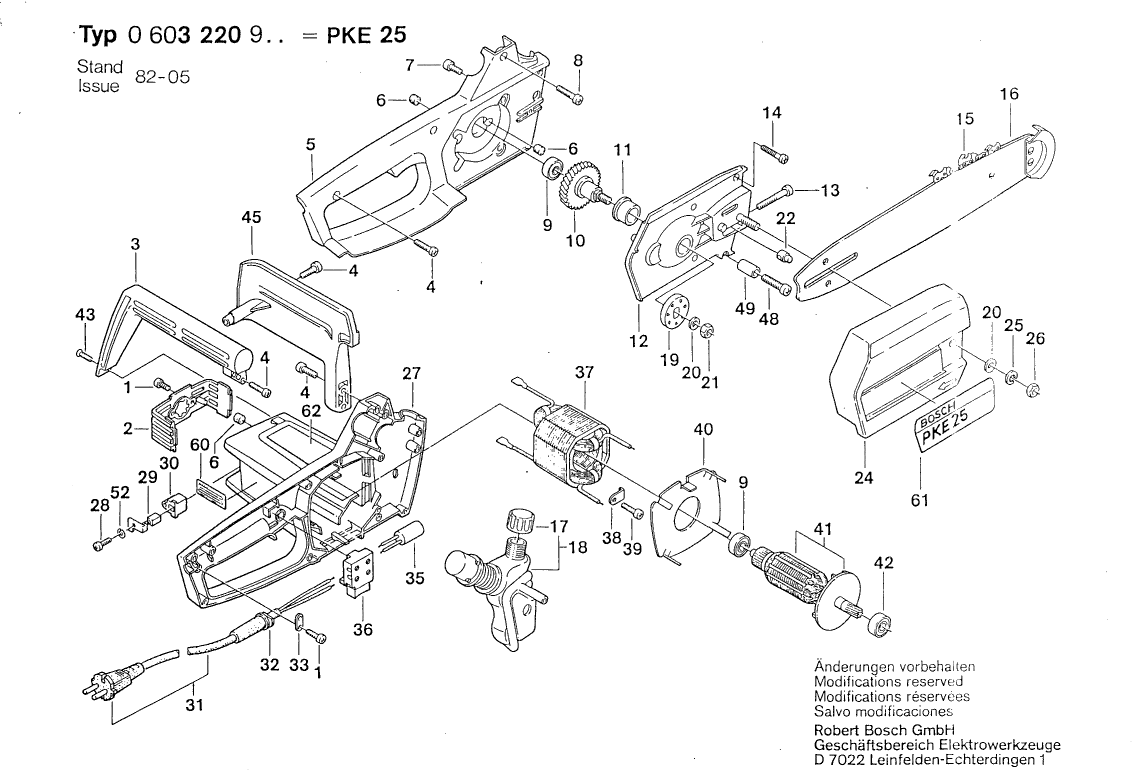

Tekeningen van de Bosch 0603220903 ( PKE25 )
Onderdelen lijst van de Bosch 0603220903 ( PKE25 )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Cilinderkopschroef | ||||
| 1 | 1609390251 | 0.83 | 1.00 | |
| Carterdeksel | ||||
| 2 | 1609390252 | 5.83 | 7.05 | |
| Niet meer leverbaar, geen vervanging | ||||
| 3 | 1609390253 | |||
| Cilinderkopschroef | ||||
| 4 | 1609390254 | 0.83 | 1.00 | |
| Behuizingshelft | ||||
| 5 | 1609390255 | 0.83 | 1.00 | |
| Rubberbuffer | ||||
| 6 | 1609390256 | 1.70 | 2.06 | |
| Cilinderkopschroef | ||||
| 7 | 1609390257 | 0.83 | 1.00 | |
| Cilinderkopschroef | ||||
| 8 | 1609390258 | 0.83 | 1.00 | |
| Groefkogellager | ||||
| 9 | 1900905018 | 13.93 | 16.86 | |
| As Met Tandwiel | ||||
| 10 | 1609390259 | 49.56 | 59.97 | |
| Lagerbus | ||||
| 11 | 1609390260 | 0.83 | 1.00 | |
| Transmissiehuis | ||||
| 12 | 1609390261 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 13 | 1609390289 | |||
| Cilinderkopschroef Ø 4x25 MM | ||||
| 14 | 1609390262 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 15 | 1609390241 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 16 | 1609390239 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 17 | 1609390265 | |||
| Oliereservoir | ||||
| 18 | 1609390266 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 19 | 1609390267 | |||
| Onderlegschijf | ||||
| 20 | 2916011016 | 0.83 | 1.00 | |
| Zeskant moer M8 LINKSE SCHROEFDRAAD | ||||
| 21 | 1609390268 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 24 | 1609390286 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 25 | 2916680009 | |||
| Zeskant Moer | ||||
| 26 | 2915011009 | 1.94 | 2.35 | |
| Behuizingshelft | ||||
| 27 | 1609390272 | 0.83 | 1.00 | |
| Lenskopschroef DIN 7985-M3x6-4.8 | ||||
| 28 | 2910641048 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 29 | 1609390288 | |||
| Borstelhouder | ||||
| 30 | 1609390264 | 0.83 | 1.00 | |
| Leid Voor Netaansluiting | ||||
| 31 | 1604460242 | 6.54 | 7.91 | |
| Doorvoerbuisje | ||||
| 32 | 1609390270 | 1.70 | 2.06 | |
| Klembevestiging | ||||
| 33 | 1609390273 | 0.83 | 1.00 | |
| Ontstoringsfilter | ||||
| 35 | 1609390274 | 6.54 | 7.91 | |
| Aan/Uit-Schakelaar | ||||
| 36 | 1609390275 | 6.54 | 7.91 | |
| Niet meer leverbaar, geen vervanging | ||||
| 37 | 1609390276 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 38 | 1609390277 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 39 | 1609390278 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 40 | 1609390279 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 41 | 1609390280 | |||
| Groefkogellager | ||||
| 42 | 1900905127 | 22.36 | 27.06 | |
| Verzonken Schroef M 3x10 DIN 963-5.8 | ||||
| 43 | 2910771052 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 45 | 1609390282 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 48 | 1609390283 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 49 | 1609390284 | |||
| Veerring B 3 DIN 127 | ||||
| 52 | 2916680003 | 0.83 | 1.00 | |
| Typeplaat | ||||
| 60 | 1601110165 | 0.83 | 1.00 | |
| Typeplaat | ||||
| 60 | 1601110167 | 0.83 | 1.00 | |
| Typeplaat | ||||
| 60 | 1601110169 | 0.83 | 1.00 | |
| Typeplaat | ||||
| 61 | 1601110174 | 0.83 | 1.00 | |
| Aanwijzingsplaat | ||||
| 62 | 1601110170 | 0.83 | 1.00 | |
| Aanwijzingsplaat | ||||
| 62 | 1601110171 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 650 | 1609390449 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 651 | 1907950507 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 652 | 1907959050 | |||
