Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3603A72800 ( PSB1000-2RCA )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3603A72800 ( PSB1000-2RCA )

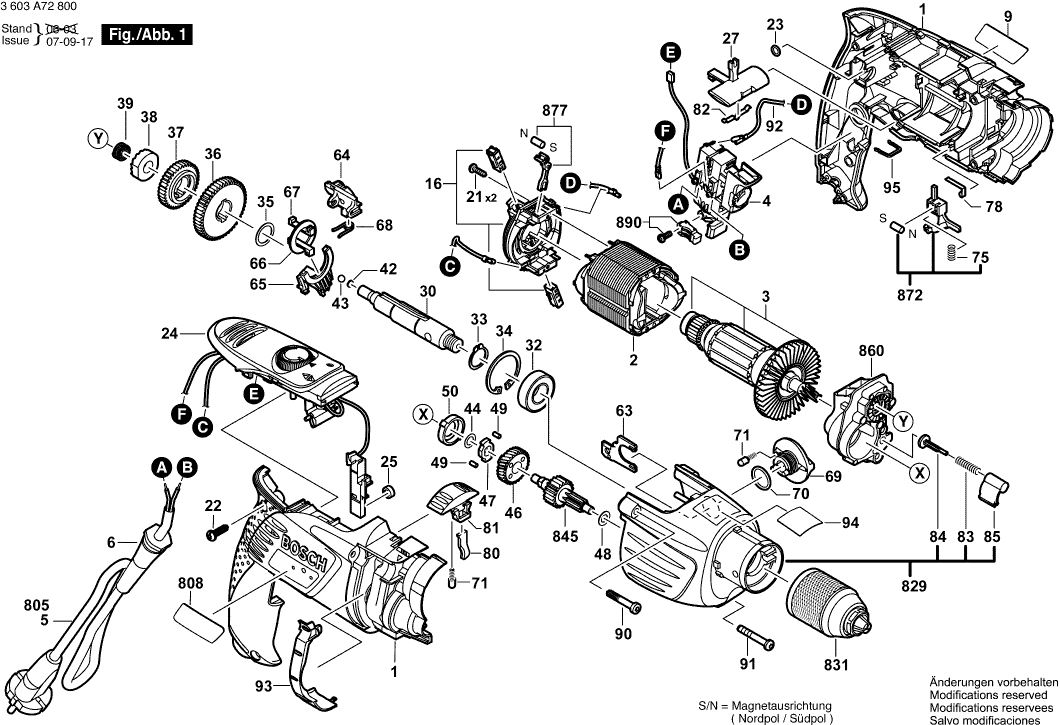

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 3603A72800 ( PSB1000-2RCA )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Behuizingsschaal
1 2605105081 12.41 15.02

Poolschoen
2 2604220710 18.19 22.01

Anker
3 2604011339 44.82 54.23

Schakelaar
4 2607200627 13.93 16.86

Leid Voor Netaansluiting
5 2604460306 10.73 12.98

Doorvoerbuisje
6 2609002019 1.94 2.35

Firmaplaat
9 2601116999 2.71 3.28

Borstelplaat
16 2604337061 11.88 14.37

Plaatschroef Din 7981-st2,2x9,5-c-h
21 2910611002 0.83 1.00

Torx-lenskopschroef
22 2603490022 0.83 1.00

O-ring
23 1900210000 1.18 1.43

Toerentalregelaar
24 2607230108 33.45 40.47

Borgelement
25 2609001536 0.83 1.00

Niet meer leverbaar, geen vervanging
27 2609001247

Boorspil
30 2606135130 18.19 22.01

Groefkogellager
32 1900905163 8.45 10.22

Borgring
33 2916650008 1.18 1.43

Borgring
34 2916660014 1.18 1.43

Compensatieschijf
35 2600100695 1.18 1.43

Recht Tandwiel
36 2606317084 10.73 12.98

Recht Tandwiel
37 2606317098 9.53 11.53

Bevestigingsschijf
38 2600190105 1.94 2.35

Drukveer
39 2604616013 1.94 2.35

Afstandsschijf
42 2600000021 1.18 1.43

Afstandsschijf
42 2600000030 1.18 1.43

Afstandsschijf
42 2600000031 1.18 1.43

Kogel
43 1903230009 0.83 1.00

Kogel
43 1903230010 0.83 1.00

Kogel
43 2603230007 0.83 1.00

Compensatieschijf
44 1600100632 0.83 1.00

Meenemer
46 160312304U 10.73 12.98

Excentriek
47 2602210043 2.24 2.71

Compensatieschijf
48 2600100607 1.18 1.43

Rol
49 2609007376 0.83 1.00

Borgring
50 2600202008 3.31 4.01

Borgplaat
63 2601328003 0.83 1.00

Coulissengeleiding
64 2602033017 0.83 1.00

Gaffelhefboom
65 2601990045 0.83 1.00

Bevestigingsschijf
66 2600101671 1.18 1.43

Platte Spie
67 2602300032 2.71 3.28

Drukveer
68 2604616014 0.83 1.00

Draaiknop
69 2602026137 1.70 2.06

O-ring
70 3600210003 1.18 1.43

Arreteerkap
71 2600590006 1.18 1.43

Spanveer
75 2604690042 0.83 1.00

Contactbeugel
78 2601329043 1.94 2.35

Steunplaat
80 2601990044 1.18 1.43

Omschakelhendel
81 2602098021 0.83 1.00

Bladveer
82 2601290030 0.83 1.00

Drukveer
83 2604610056 0.83 1.00

Bout
84 2603105115 0.83 1.00

Deksel
85 2605510222 0.83 1.00

Schachtschroef
90 2603435087 0.83 1.00

Schroefdrvoeringsschroef
91 2603435088 2.24 2.71

Pvc-elektriciteitsleiding
92 2604448228 1.70 2.06

Luchtgeleiding
93 2601328077 0.83 1.00

Aanwijzingsplaat
94 2601116906 2.71 3.28

Niet meer leverbaar, geen vervanging
95 2601250010

Niet meer leverbaar, geen vervanging
657/1 2600206003

Typeplaat
808 2601115037 2.71 3.28

Transmissiehuis
829 2605806887 29.75 36.00

Snelspanboorhouder
831 2608572143 60.65 73.39

Transmissie
845 2606309940 15.71 19.01

Handgreep
855 2602025904 7.58 9.17

LAGERBRUG
860 2605807940 33.45 40.47

Schakelhefboom
872 2602099900 2.24 2.71

Tuimelschakelaar
877 2602123902 3.31 4.01

Vet
880 2605190921 5.83 7.05

Filter
883 2607030901 11.88 14.37

Bevestigingsset
890 2607001305 3.31 4.01
