Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3603C97400 ( PSB550RA )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3603C97400 ( PSB550RA )

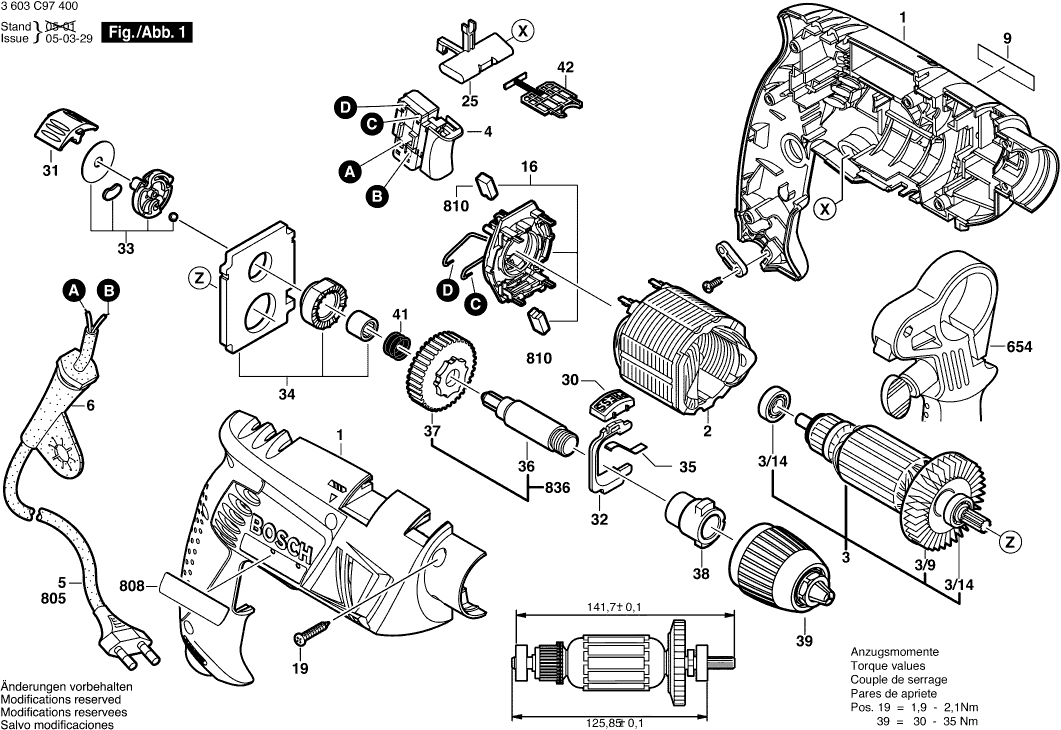

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 3603C97400 ( PSB550RA )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Behuizingsschaal
1 2609000625 10.73 12.98

Niet meer leverbaar, geen vervanging
2 2604220601

Anker 230-240V
3 2604011315 26.84 32.48

Groefkogellager
3/14 3130900020 5.33 6.45

Ventilator
3/9 2606610097 2.71 3.28

Schakelaar
4 2607200594 9.53 11.53

Niet meer leverbaar, geen vervanging
6 2600707066

Firmaplaat PSB 550 RA
9 2609000864 2.71 3.28

Borstelhouder
16 2609001006 8.45 10.22

Torx-lenskopschroef
19 2603490022 0.83 1.00

Overschakelaar
25 2609000637 2.24 2.71

Druktoets
30 2609000630 0.83 1.00

Schakelaar
31 2609000684 1.70 2.06

Terughoudplaat
32 2609000629 0.83 1.00

Niet meer leverbaar, geen vervanging
33 2601901012

LAGERBRUG
34 2605807107 8.45 10.22

Niet meer leverbaar, geen vervanging
35 2609000631

Boorspil
36 2609000632 7.58 9.17

Niet meer leverbaar, geen vervanging
37 2609000602

Sinterbus
38 2609000603 1.70 2.06

Niet meer leverbaar, geen vervanging
39 2608572173

Drukveer
41 2604616006 1.18 1.43

Afsluitklep
42 2609001005 1.18 1.43

Aanwijzingsplaat
212 2601119602 2.71 3.28

Sluiting
653 2607030115 1.70 2.06

Extra Handgreep
654 2602025137 13.93 16.86

Extra Handgreep
654 2602025125 7.58 9.17

AFZUIGER ZWART
655 2609000636 18.19 22.01

Snapschoot
655/10 2605510217 0.83 1.00

Stofzak
655/830 2605411902 4.70 5.69

Zuigmodule ZWART
655/880 2605190920 12.41 15.02

Niet meer leverbaar, geen vervanging
655/880/16 2600206003

Leid Voor Netaansluiting
805 1607000388 9.53 11.53

Typeplaat
808 2609000626 2.71 3.28

Koolborstelset
810 2610391290 6.54 7.91

As
836 2609000771 13.93 16.86
