Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3603CB7000 ( PSM100A )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3603CB7000 ( PSM100A )

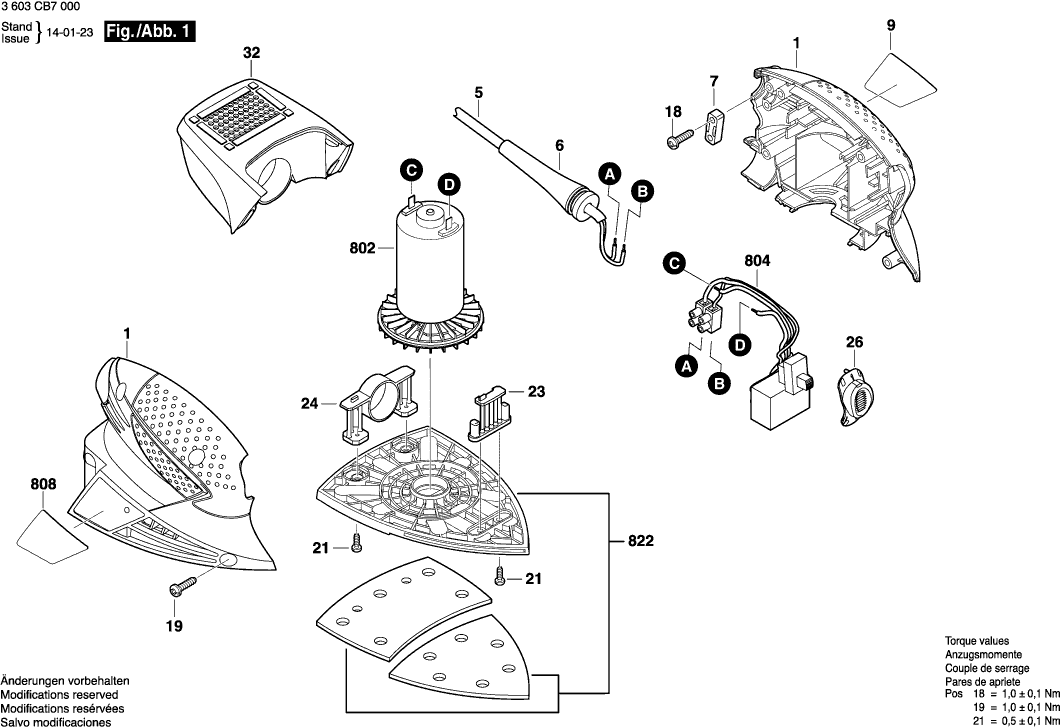

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 3603CB7000 ( PSM100A )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Behuizing
1 2609001234 15.71 19.01

Leid Voor Netaansluiting
5 2604460260 11.88 14.37

Doorvoerbuisje
6 2609002019 1.94 2.35

Leidinghouder
7 2601035004 1.70 2.06

Firmaplaat
9 160111C03E 1.94 2.35

Torx-lenskopschroef
18 2603490022 0.83 1.00

Torx-lenskopschroef
19 2603490022 0.83 1.00

Torx-lenskopschroef
21 2603490017 1.70 2.06

Trilinzetstuk
23 2609001421 4.70 5.69

Schommelbeen
24 2609001650 4.10 4.96

Schuifknop
26 2609001237 1.94 2.35

Stofreservoir
32 2609001238 11.88 14.37

Gelijkstroommotor
802 2609001935 29.75 36.00

Schakelaar
804 2609001936 20.42 24.71

Typeplaat
808 160111A2WH 1.94 2.35

Schuurplaat
822 2609001937 10.73 12.98
