Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0603274103 ( PSM150 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0603274103 ( PSM150 )

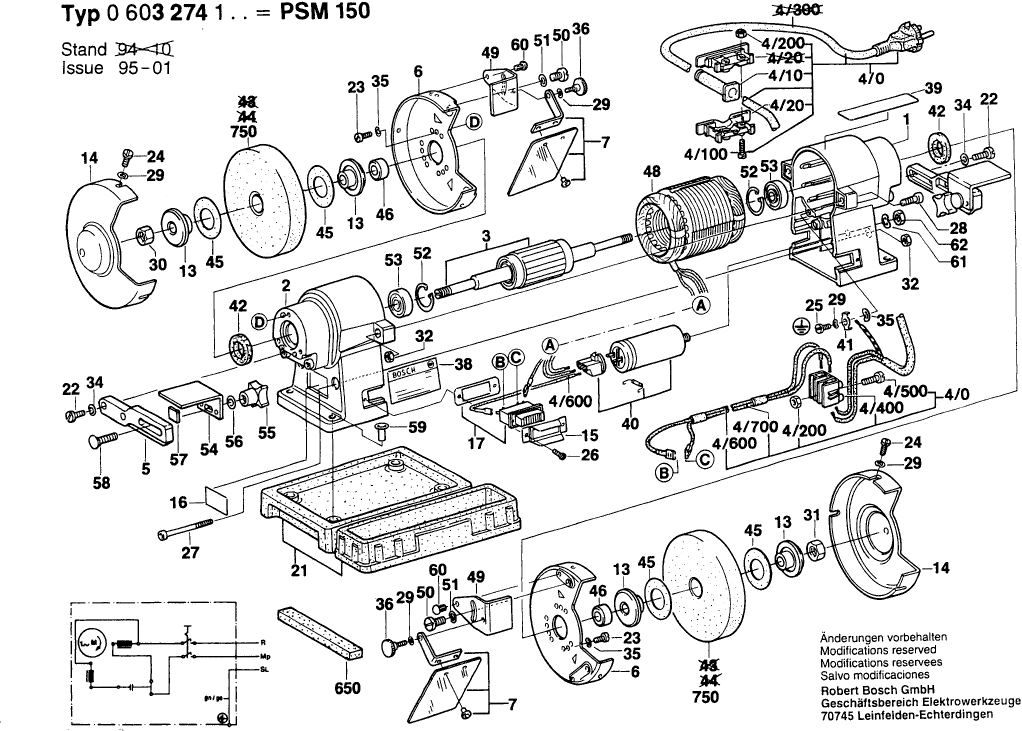

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 0603274103 ( PSM150 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Niet meer leverbaar, geen vervanging
1 1609201439

Niet meer leverbaar, geen vervanging
2 1609201440

Rotor Zonder Wikkeling
3 1609201441 20.42 24.71

Niet meer leverbaar, geen vervanging
4 1609202680

Doorvoerbuisje
4/10 1600703016 0.83 1.00

Cilinderkopschroef
4/100 2910021054 0.83 1.00

Zeskant Moer
4/200 2915011003 0.83 1.00

Niet meer leverbaar, geen vervanging
4/400 1609201562

Cilinderkopschroef DIN 84-AM3X14-5.8
4/500 2910011058 0.83 1.00

Verbindingsleiding BLAUW
4/600 1609201563 0.83 1.00

Verbindingsleiding ROOD
4/700 1609201564 0.83 1.00

Bevestigingslijst
5 1609201753 10.73 12.98

Veiligheidsdeksel Ø 150 MM
6 1609201754 15.71 19.01

Niet meer leverbaar, geen vervanging
7 1609201445

Opspanflens
13 1609201755 4.70 5.69

Veiligheidsdeksel Ø 150 MM
14 1609201756 12.41 15.02

Niet meer leverbaar, geen vervanging
15 1609201449

Typeplaat
16 1601107018 0.83 1.00

Aan/Uit-Schakelaar
17 1609201452 4.70 5.69

Niet meer leverbaar, geen vervanging
21 1609201652

Cilinderkopschroef DIN 84-AM5x15-5.8
22 2910011157 0.83 1.00

Cilinderkopschroef
23 2910021122 1.70 2.06

Cilinderkopschroef
24 2910021118 0.83 1.00

Cilinderkopschroef DIN 84-AM4x8-CuZn
25 2910034118 0.83 1.00

Cilinderkopschroef
26 2910021050 0.83 1.00

Inbusbout
27 1617000121 0.83 1.00

Inbusbout
28 2910141158 0.83 1.00

Verende Sluitring
29 2916060005 0.83 1.00

Zeskant moer DIN 934-M12 LINKSE SCHROEFDRAAD
30 1609201457 1.18 1.43

Zeskant moer
31 2915011011 1.18 1.43

Niet meer leverbaar, geen vervanging
32 2915011006

Niet meer leverbaar, geen vervanging
34 2916060006

Verende Sluitring
35 2916060005 0.83 1.00

Kartelschroef M 4x6 DIN 464-5.8
36 2912501116 1.94 2.35

Zelfklevende Plaat
38 1601110382 0.83 1.00

Aanwijzingsplaat
39 1601110299 0.83 1.00

Niet meer leverbaar, geen vervanging
40 1609202554

Niet meer leverbaar, geen vervanging
41 1609202381

Niet meer leverbaar, geen vervanging
42 1609201458

Veerring
45 1609201758 1.18 1.43

Afstandsbus
46 1609201759 1.70 2.06

Niet meer leverbaar, geen vervanging
48 1609201456

Veiligheidshoek
49 1609201455 2.24 2.71

Platkopschroef DIN 85-AM6x8-4.8
50 2910095189 0.83 1.00

Verende Sluitring
51 2916060007 0.83 1.00

Borgring
52 2916660013 1.70 2.06

Groefkogellager 12x32x10
53 1900905231 26.84 32.48

Niet meer leverbaar, geen vervanging
54 1609201760

Spanhefboom M5
55 1603349016 0.83 1.00

Onderlegschijf
56 2916011011 1.18 1.43

Niet meer leverbaar, geen vervanging
57 1609201761

Platkopschroef DIN 603-M5x20
58 2910281162 1.18 1.43

Niet meer leverbaar, geen vervanging
59 1609201762

Bolkopkerfnagel DIN 1476-3x5-ST
60 2917720073 0.83 1.00

Tandschijf DIN 6797-J8,2-FST
61 2916040008 0.83 1.00

Zeskant Moer
62 2915051107 1.18 1.43

Niet meer leverbaar, geen vervanging
750 1609201649

Niet meer leverbaar, geen vervanging
751 1609201650

Niet meer leverbaar, geen vervanging
752 1609201651

Niet meer leverbaar, geen vervanging
753 1607929000
