Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3603K11001 ( PST18LI )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3603K11001 ( PST18LI )

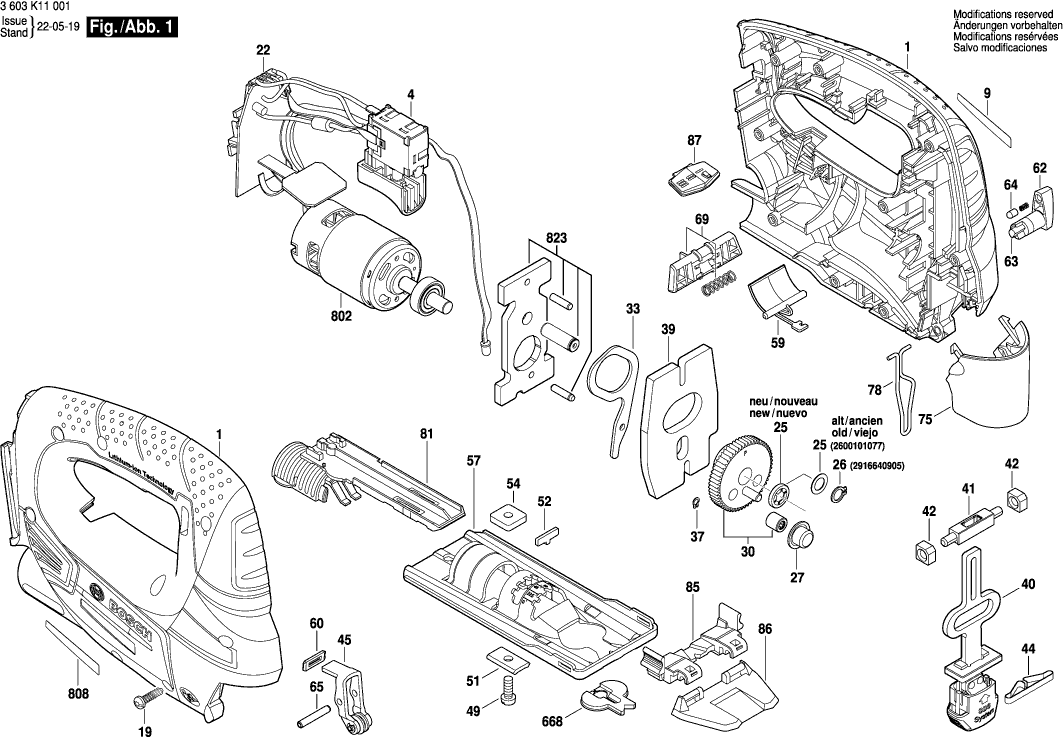

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 3603K11001 ( PST18LI )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Behuizing
1 2609004219 23.75 28.74

Aan/uit-schakelaar
4 2607202172 18.19 22.01

Firmaplaat
9 160111A150 1.94 2.35

Torx-lenskopschroef
19 2603490022 0.83 1.00

Printplaat
22 2609004221 49.56 59.97

Bevestigingsschijf
25 1600A023S8 1.18 1.43

Compensatieschijf
25 2600101077 1.18 1.43

Borgring
26 2916640905 1.18 1.43

Naaldhuls
27 2600914022 5.33 6.45

Excentertandwiel
30 2609003655 8.45 10.22

Gaffelhefboom
33 2609003444 1.94 2.35

Compensatieschijf
36 2600100588 1.18 1.43

Bevestigingsschijf
37 1600A008C6 0.83 1.00

Borgring
37 2916640001 0.83 1.00

Contragewicht
39 2609003452 5.33 6.45

Hijsstang
40 2609003490 15.71 19.01

Glijlager
41 2609003638 1.70 2.06

Inlegstuk
42 2609003450 0.83 1.00

Drukveer
44 2604613004 1.18 1.43

Drukveer
44 160461201E 1.10 1.33

Rollenhefboom
45 2609001608 8.45 10.22

Cilinderkopschroef
49 2603413034 1.18 1.43

Zeskantstaal
51 2602317052 1.70 2.06

Glijplaat
52 2601030166 1.18 1.43

Bevestigingsplaat
54 2600040003 1.70 2.06

Vloerplaat
57 2609004368 7.58 9.17

Veerplaat
59 2609004225 1.94 2.35

Afdichtplaat
60 2601015077 1.18 1.43

Schakelaar
62 2609003447 1.18 1.43

Schakelas
63 2609003508 1.94 2.35

Arreteerkap
64 2600590006 1.18 1.43

Cilindrische Pen
65 2609002725 0.83 1.00

Hendel
69 2609004921 1.70 2.06

Afdekkap
75 2609004220 1.70 2.06

Beschermbeugel
78 2609003350 1.18 1.43

Zaagbladendepot
81 2608040231 4.70 5.69

Onderstel
85 2609003509 2.24 2.71

Kijkglas
86 2609003510 3.31 4.01

Generatorsignaal
87 2609004226 1.70 2.06

Accupakket
91 2607337199 81.47 98.58

Accupakket PBA 18V 2,5Ah W-B 45Wh
91 1607A350RU 73.72 89.20

Accupakket Pba 18v 1,5ah W-a
91 2607337187 57.10 69.09

Accupakket n 5S1P
91 1607A350JM 55.25 66.85

Oplaadapparaat
653 2607225967 67.25 81.37

Oplaadapparaat
653 2607225969 67.25 81.37

SNELLADER EU AL 2215 CV 230/14,4-18V, 1h
653 2607225471 55.25 66.85

Snellader
653 2607225965 44.82 54.23

SNELLADER
653 2607226385 29.75 36.00

SNELLADER
653 2607226387 29.75 36.00

Anti-splintervoorziening
668 2601016065 4.10 4.96

Gelijkstroommotor
802 2609004731 55.25 66.85

Typeplaat
808 160111A2KU 1.94 2.35

Lagerbrug
823 2609004583 10.73 12.98
