Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3603CA2406 ( PWS700-115 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3603CA2406 ( PWS700-115 )

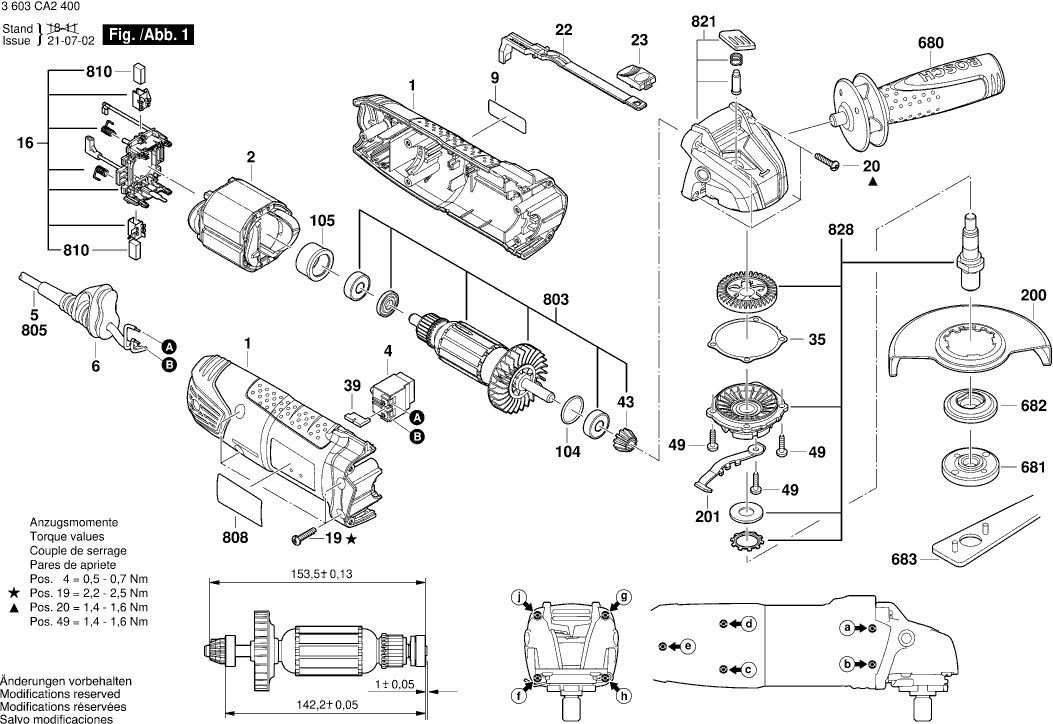

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 3603CA2406 ( PWS700-115 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Behuizing
1 2609004775 7.58 9.17

Poolschoen
2 2609005828 12.41 15.02

Schakelaar
4 1607200325 12.41 15.02

Leid Voor Netaansluiting
5 2609002907 8.45 10.22

Doorvoerbuisje
6 2609006376 0.83 1.00

Firmaplaat PWS 700-115
9 160111C4BF 1.94 2.35

Borstelhouder
16 2609004780 9.53 11.53

Torx-lenskopschroef
19 2603490023 0.83 1.00

Torx-lenskopschroef
20 2603490024 1.18 1.43

Hendel
22 2609004779 0.83 1.00

SCHAKELAARKNOP
23 1600A007UL 0.83 1.00

Compensatieschijf
35 2609002210 1.70 2.06

Compensatieschijf
35 2609002208 0.83 1.00

Compensatieschijf
35 2609002209 0.83 1.00

Compensatieschijf
35 1600A00RE3 0.83 1.00

Beschermingsplaat
39 2609002762 0.83 1.00

Rondsel
43 16063332CN 2.71 3.28

Torx-lenskopschroef
49 2610386516 1.18 1.43

O-ring
104 3600210127 0.83 1.00

Rubberen Bus
105 2609004785 0.83 1.00

Veiligheidsdeksel
200 2609002203 11.88 14.37

Bladveer
201 2609002205 4.10 4.96

Draagbak M
650 16054381FV 36.85 44.59

Handgreep
680 2609002199 4.10 4.96

Ronde Moer
681 1603345043 6.54 7.91

Opnameflens
682 2605703014 4.10 4.96

Tweegatmoersleutel
683 1619P08927 3.31 4.01

Ankerbouwgroep
803 2609005827 20.42 24.71

Typeplaat
808 160111A8MZ 1.94 2.35

Koolborstelset
810 2609005200 5.33 6.45

Transmissiehuis
821 2609006425 12.41 15.02

Lagerdeksel
828 2609002444 11.88 14.37
