Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3603A64000 ( PWS720-115 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3603A64000 ( PWS720-115 )

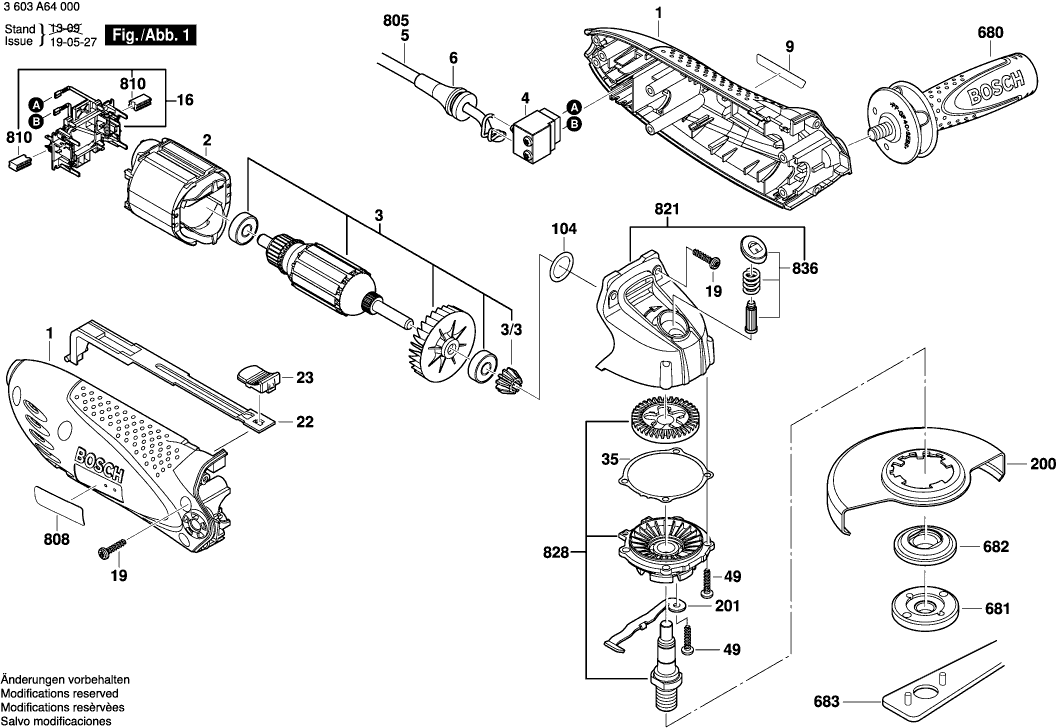

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 3603A64000 ( PWS720-115 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Behuizing
1 2609002197 9.53 11.53

Poolschoen
2 2609002175 11.88 14.37

Niet meer leverbaar, geen vervanging
3 2609002408

Rondsel
3/3 16063332CN 2.71 3.28

Schakelaar
4 2607200673 10.73 12.98

Leid Voor Netaansluiting
5 2609002907 8.45 10.22

Doorvoerbuisje
6 2609002019 1.94 2.35

Firmaplaat
9 2609005765 1.94 2.35

Firmaplaat
9 2609002446 1.94 2.35

Borstelhouder
16 2609006427 9.53 11.53

Torx-lenskopschroef
19 2603490022 0.83 1.00

Hendel
22 2609002202 1.18 1.43

Schakelaarknop
23 2609002368 1.18 1.43

Kroonwiel
31 1606333624 8.45 10.22

SLIJPSPIL
32 1607000D6A 5.83 7.05

Compensatieschijf
35 2609002210 1.70 2.06

Compensatieschijf
35 2609002208 0.83 1.00

Compensatieschijf
35 2609002209 0.83 1.00

Schroefdrvoeringsschroef
49 2914491410 0.83 1.00

O-ring
104 2609002454 1.18 1.43

Veiligheidsdeksel
200 2609002203 11.88 14.37

Bladveer
201 2609002205 4.10 4.96

Niet meer leverbaar, geen vervanging
680 2609002892

Ronde Moer
681 1603345043 6.54 7.91

Opnameflens
682 2605703014 4.10 4.96

Tweegatmoersleutel
683 1619P08927 3.31 4.01

Typeplaat
808 2609002448 1.70 2.06

Koolborstelset
810 2610391290 6.54 7.91

Transmissiehuis
821 2609002443 10.73 12.98

Lagerdeksel
828 2609002444 11.88 14.37

Niet meer leverbaar, geen vervanging
836 2609002634
