Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3603C99A00 ( PWSEDITION )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3603C99A00 ( PWSEDITION )

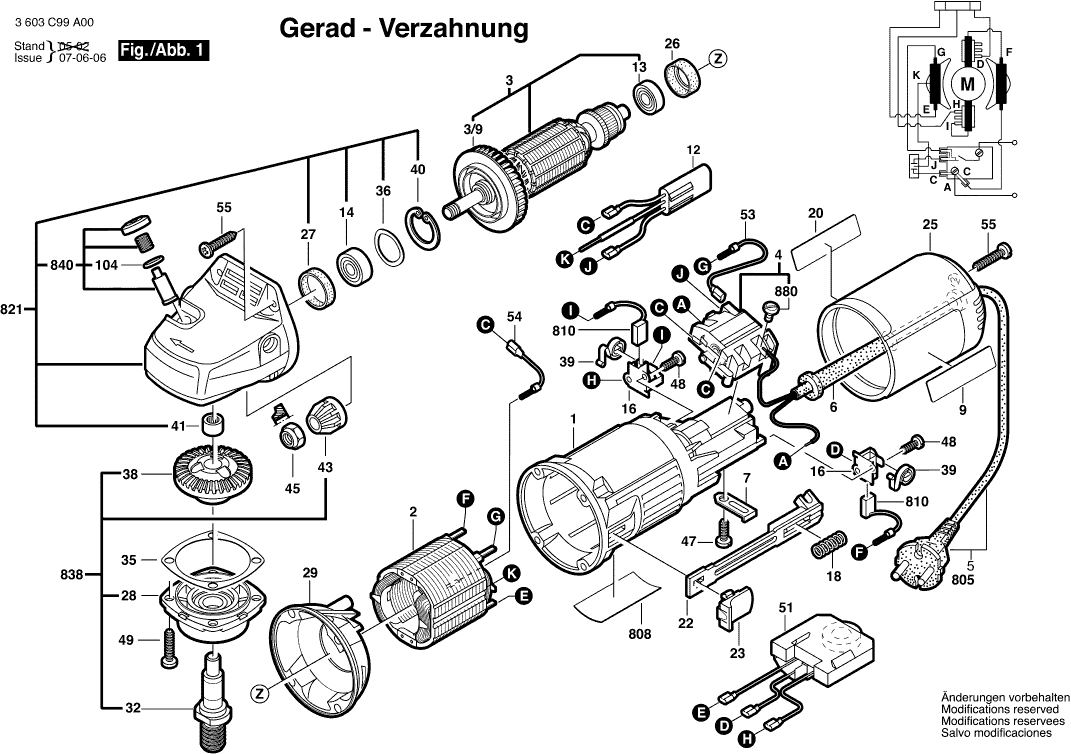

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 3603C99A00 ( PWSEDITION )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Niet meer leverbaar, geen vervanging
1 1605108189

Poolschoen
2 2609000764 11.88 14.37

Anker
3 1604010248 36.85 44.59

Ventilator
3/9 1606610121 1.18 1.43

Schakelaar
4 1607200086 8.45 10.22

Doorvoerbuisje
6 2600703012 2.24 2.71

Klembevestiging
7 1601302017 0.83 1.00

Firmaplaat
9 2609000592 2.71 3.28

Ontstoringsfilter
12 2609001564 4.70 5.69

Groefkogellager
13 2600905032 4.10 4.96

Groefkogellager
14 2600905080 3.31 4.01

Borstelhouder
16 1600A003G4 2.71 3.28

Drukveer
18 1604611026 0.83 1.00

Firmaplaat
20 2609000579 2.71 3.28

Stelschuif
22 1602319002 1.94 2.35

Schakelaarknop
23 2609002368 1.18 1.43

Carterdeksel
25 2609000250 3.31 4.01

Rubberen Bus
26 1600502020 1.94 2.35

Rubbersluitring
27 1600206025 1.70 2.06

Lagerflens
28 2609000320 7.58 9.17

Luchtgeleidingsring
29 1601328005 1.94 2.35

SLIJPSPIL
32 1607000D6A 5.83 7.05

Compensatieschijf
35 1600136010 1.94 2.35

Compensatieschijf
35 1600136011 1.70 2.06

Compensatieschijf
35 1600136012 0.83 1.00

Verende Sluitring
36 1600150011 0.83 1.00

Kroonwiel
38 1606333606 8.45 10.22

Spiraalveer
39 1604652013 1.18 1.43

Borgring
40 2916660009 1.70 2.06

Glijlager
41 1600200029 2.24 2.71

Kegelwiel
43 1606333605 2.71 3.28

Zeskant Moer
45 1603300016 1.18 1.43

Torx-lenskopschroef
47 2603490021 0.83 1.00

Torx-lenskopschroef
48 2603490017 1.70 2.06

Schroefdrvoeringsschroef
49 2914491410 0.83 1.00

Niet meer leverbaar, geen vervanging
51 1607233020

Verbindingsleiding
53 1604448015 0.83 1.00

Verbindingsleiding
54 1604448016 1.18 1.43

Torx-lenskopschroef
55 2603490023 0.83 1.00

O-ring
104 1600210044 0.83 1.00

Beschermende Kleding
200 2609000391 13.93 16.86

Handgreep
680 2609002198 7.58 9.17

Ronde Moer
681 1603345043 6.54 7.91

Tweegatmoersleutel
682 1619P08927 3.31 4.01

Opnameflens
683 2605703014 4.10 4.96

O-ring
683/2 1600210039 1.70 2.06

Leid Voor Netaansluiting
805 1607000386 15.71 19.01

Typeplaat
808 2609000518 2.71 3.28

Niet meer leverbaar, geen vervanging
810 2609004138

Transmissiehuis
821 2609000768 18.19 22.01

Niet meer leverbaar, geen vervanging
838 2609000769

Druktoets
840 1607000253 1.70 2.06

Cilinderkopschroef
880 2910110048 0.83 1.00
