Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3600H81B01 ( ROTAK370 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3600H81B01 ( ROTAK370 )

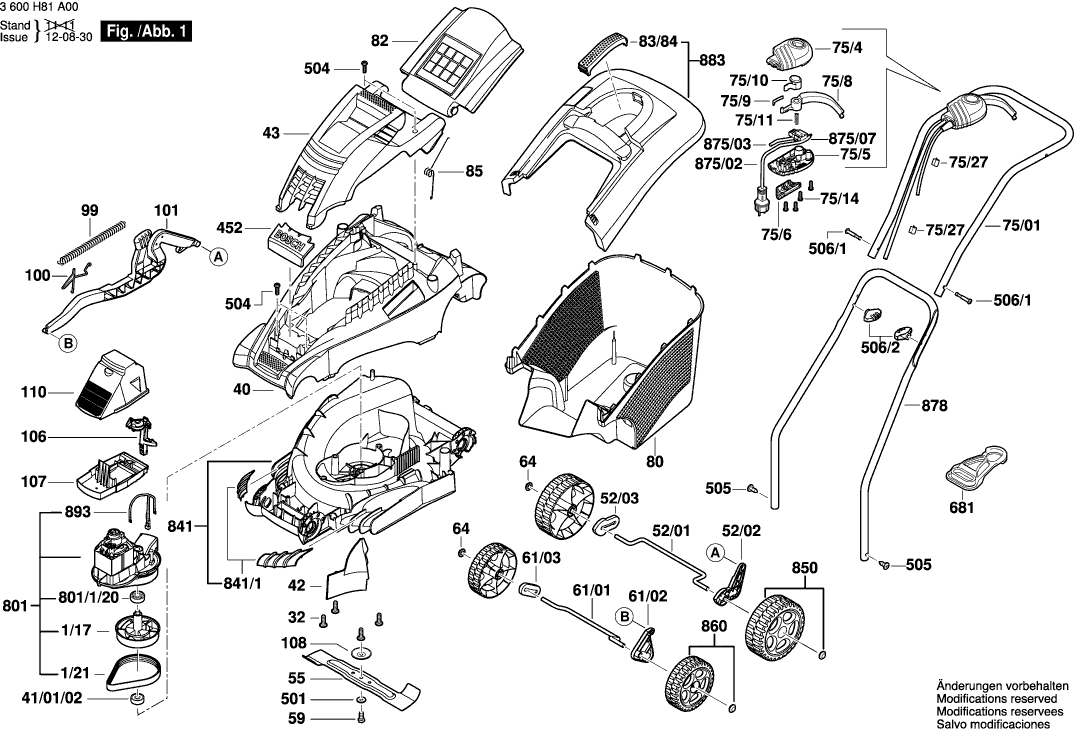

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 3600H81B01 ( ROTAK370 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Aandrijfas
1/17 F016103758 11.88 14.37

Aandrijfriem
1/21 F016L65351 9.53 11.53

Schroefdr.vormschroef
32 F016L37433 0.83 1.00

Maaierhuis
40 F016L66158 29.75 36.00

Lager
41/01/02 F016L67442 2.71 3.28

Afdekscherm
42 F016L65497 2.71 3.28

Motorkap
43 F016L65159 23.75 28.74

As
52/01 F016L65706 7.58 9.17

Niet meer leverbaar, geen vervanging
52/02 F016L90582

Aftandsstuk
52/03 F016L90583 1.18 1.43

Maaimes
55 F016L65400 26.84 32.48

Zeskant Schroef
59 F016T48547 1.94 2.35

As
61/01 F016L65705 8.45 10.22

Hendel
61/02 F016L90581 5.33 6.45

Aftandsstuk
61/03 F016L90585 1.18 1.43

Arreteerkap
64 F016L66463 1.60 1.94

Arreteerkap
64 F016F05700 0.83 1.00

Handgreep
75/01 F016L66131 20.42 24.71

Druktoets
75/10 F016L66237 1.84 2.23

Drukknop
75/10 F016F05705 0.83 1.00

Drukveer
75/11 F016T49226 4.10 4.96

Leidinghouder
75/27 F016L90575 0.83 1.00

Niet meer leverbaar, geen vervanging
75/4 F016L65739

Schakelkast
75/5 F016L66235 1.94 2.35

Klemstuk
75/6 F016T49630 2.24 2.71

Stelhefboom
75/8 F016L66238 2.71 3.28

Niet meer leverbaar, geen vervanging
75/9 F016T49845

Collectoronderstuk
80 F016L65674 36.85 44.59

Beschermlap
82 F016L66137 8.45 10.22

Handgreep
83/84 F016L66441 2.71 3.28

Sluitveer
85 F016L66165 1.70 2.06

Veer
99 F016L59327 2.24 2.71

Veer
100 F016L65790 0.83 1.00

Niet meer leverbaar, geen vervanging
101 F016L67260

Leidingsgeleiding
106 F016L90584 1.18 1.43

Filterhuis
107 F016L65538 5.33 6.45

Lagerdeksel
108 F016L67627 1.18 1.43

Filterhuis
110 F016L65709 4.10 4.96

Bedrijfslogo
452 F016L68312 2.24 2.71

Onderlegschijf
501 F016T48185 2.71 3.28

Schroefdr.vormschroef
504 F016T49429 0.83 1.00

Niet meer leverbaar, geen vervanging
505 F016L65803

Niet meer leverbaar, geen vervanging
506/1 F016L59277

Spangreep
506/2 F016L66136 3.31 4.01

Snoerontlasting
681 3601398000 4.10 4.96

Motor
801 F016103595 113.29 137.08

Lager
801/1/20 F016L64594 2.24 2.71

Behuizing
841 F016103598 20.42 24.71

Afdekdop
841/1 F016104316 5.83 7.05

Niet meer leverbaar, geen vervanging
850 F016103662

Wiel
860 F016103663 5.83 7.05

Leid Voor Netaansluiting
875/02 F016104086 12.41 15.02

Verbindingskabel
875/03 F016103602 10.73 12.98

Aan/uit-schakelaar
875/07 F016F05717 11.88 14.37

ONDERGREEP
878 F016L65166 18.19 22.01

Deksel
883 F016103608 23.75 28.74

Temperatuurbewaker
893 F016103604 5.83 7.05
