Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0603230803 ( ST350-E )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0603230803 ( ST350-E )

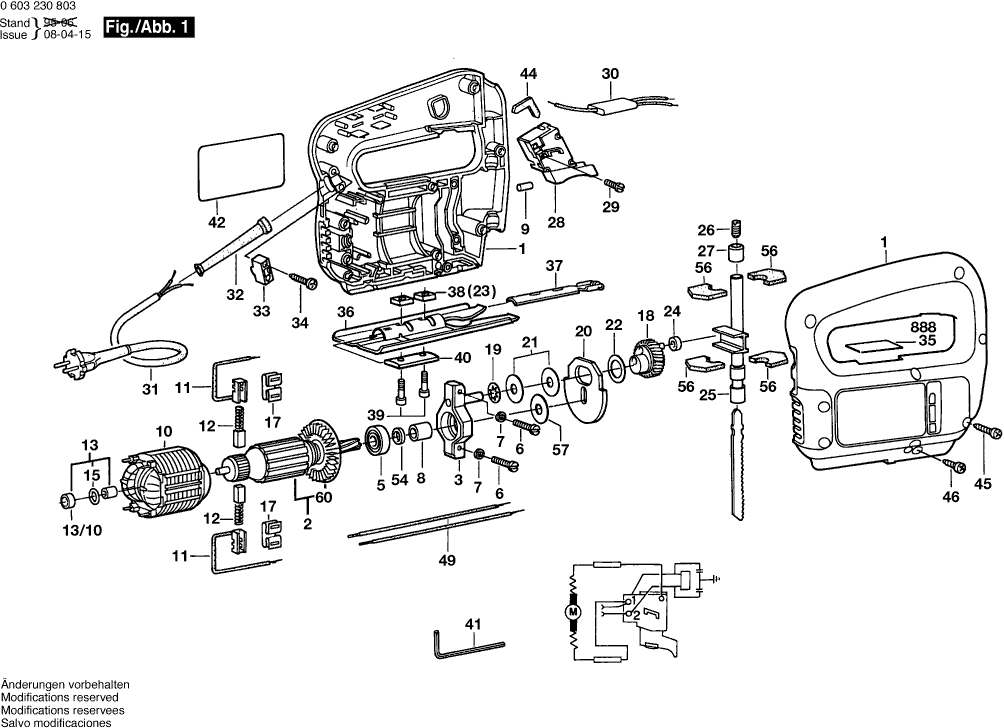

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 0603230803 ( ST350-E )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Niet meer leverbaar, geen vervanging
1 2605104142

Niet meer leverbaar, geen vervanging
2 2604010558

Lagerbrug
3 1619P02422 10.73 12.98

Groefkogellager
5 2600905021 6.54 7.91

Combinatieschroef DIN7985-M4x18Z1-4.8
6 2914500009 0.83 1.00

Veerring
7 2916690003 0.83 1.00

Geleidemof
8 2600400024 2.24 2.71

Lagerbout
9 2603201020 0.83 1.00

Poolschoen
10 2604220392 20.42 24.71

Borstelhouder
11 2604465077 4.10 4.96

Koolborstelset
12 2604321904 7.58 9.17

Niet meer leverbaar, geen vervanging
13 1600301900

Viltring
13/10 1600205023 1.18 1.43

Niet meer leverbaar, geen vervanging
15 1610210014

Borgveer
17 1619P09928 0.83 1.00

Niet meer leverbaar, geen vervanging
18 2606319073

Verende Sluitring
19 2600150050 1.18 1.43

Contragewicht
20 1619P02421 6.54 7.91

Compensatieschijf 0,5 MM
21 2600102658 1.18 1.43

Compensatieschijf 0,2 MM
21 2600102656 0.83 1.00

Compensatieschijf
22 2600101673 1.18 1.43

Niet meer leverbaar, geen vervanging
23 2601030006

Naaldhuls
24 2600917904 5.83 7.05

Hijsstang
25 1619P12589 18.19 22.01

Klemschroef
26 2603400000 3.31 4.01

Sinterbus
27 2600301049 1.18 1.43

Schakelaar
28 2607200260 8.45 10.22

Cilinderkopschroef
29 2603410001 1.18 1.43

Niet meer leverbaar, geen vervanging
30 2607329101

Leid Voor Netaansluiting
31 1607000386 15.71 19.01

Leid Voor Netaansluiting AUS 2,6m 2 x 0,75mm PVC
31 2604460061 13.93 16.86

Doorvoerbuisje
32 1600703016 0.83 1.00

Leidinghouder
33 2601035001 1.18 1.43

Plaatschroef DIN 7981-ST3,9x16-C-H
34 2910611019 2.24 2.71

Vloerplaat
36 2601016012 6.54 7.91

Bevestigingsbeugel
37 2608135901 8.45 10.22

Zeskant moer
38 2603300009 0.83 1.00

Niet meer leverbaar, geen vervanging
39 2910141126

Zeskantstaal
40 2601032017 1.18 1.43

Haakse Schroevendraaier
41 1907950004 4.70 5.69

Zelfklevende Plaat ZONZIJDE
42 2601110365 1.70 2.06

Niet meer leverbaar, geen vervanging
44 2601022000

Plaatschroef
45 2912401020 0.83 1.00

Plaatschroef DIN 7981-BZ3,9x9,5-A2
46 2910611417 0.83 1.00

Verbindingsleiding L = 278 MM BLAUW
49 2604448012 1.18 1.43

Steunschijf
54 2600103013 1.18 1.43

Smeervilt
56 2601020007 1.18 1.43

Compensatieschijf
57 2600100624 0.83 1.00

Ventilator
60 2606610047 0.83 1.00

Typeplaat
888 160111A3H3 1.94 2.35
