Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601101015 ( UB(J)75B26 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0601101015 ( UB(J)75B26 )

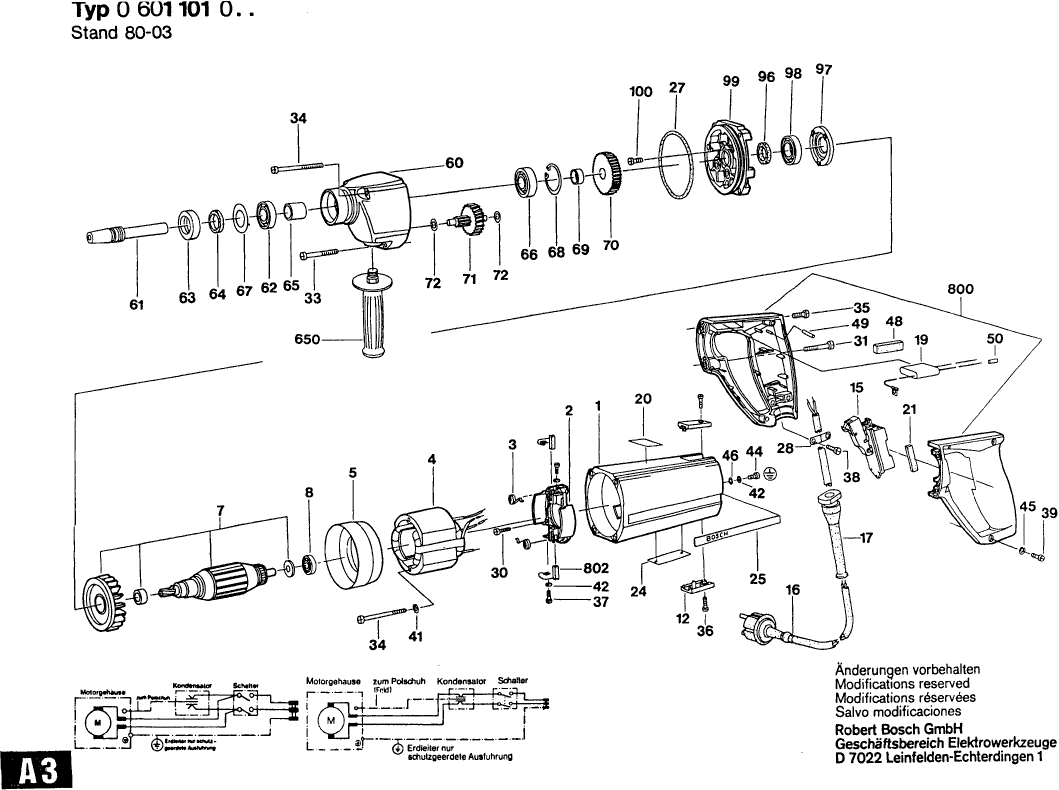

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 0601101015 ( UB(J)75B26 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Niet meer leverbaar, geen vervanging
1 3605108094

Borstelhouder
2 1604336005 15.71 19.01

Niet meer leverbaar, geen vervanging
3 1604652001

Niet meer leverbaar, geen vervanging
4 1604220206

Luchtgeleidingsring
5 1600209002 3.31 4.01

Niet meer leverbaar, geen vervanging
7 1604010026

Groefkogellager
8 2600905032 4.10 4.96

Tussenring
8 1600502011 1.94 2.35

Afsluitdeksel BLAUW
12 3605500057 0.83 1.00

Schakelaar
15 1607200037 40.61 49.14

Schakelaar
15 1607200078 36.85 44.59

Leid Voor Netaansluiting
16 1607000227 20.42 24.71

Doorvoerbuisje
17 3600703011 2.24 2.71

Niet meer leverbaar, geen vervanging
19 1607328012

Aanwijzingsplaat
20 1601110058 1.18 1.43

Niet meer leverbaar, geen vervanging
21 1602381001

Typeplaat
24 160111A3H3 1.94 2.35

Firmaplaat
25 1601110004 0.83 1.00

O-ring
27 1600210006 1.18 1.43

Klembevestiging
28 1601302014 1.18 1.43

Plaatschroef
30 2910211019 0.83 1.00

Cilinderkopschroef
31 2910021154 0.83 1.00

Cilinderkopschroef M5x35 DIN 84-5.8
33 2910011168 0.83 1.00

Schroefdrvoeringsschroef
33 3603415560 0.83 1.00

Plaatschroef
34 1613412001 1.18 1.43

Niet meer leverbaar, geen vervanging
35 2910021163

Cilinderkopschroef
36 2910021125 0.83 1.00

Cilinderkopschroef
37 2910021118 0.83 1.00

Cilinderkopschroef
38 2910021116 1.70 2.06

Cilinderkopschroef DIN 84-AM4x18-8.8
39 2910021128 1.70 2.06

Plaatschroef DIN 7971-B 3,9x19
39 2910211220 1.18 1.43

Veerring DIN 127-B 5
41 2916680006 0.83 1.00

Verende Sluitring DIN 137-A4
42 1600150006 5.33 6.45

Cilinderkopschroef
44 2910110116 0.83 1.00

Veerring
45 2916690003 0.83 1.00

Onderlegschijf A 4,3 DIN 125-ST
46 2916010410 0.83 1.00

Niet meer leverbaar, geen vervanging
60 1605806222

BOORSPIL
61 1603124039 36.85 44.59

Groefkogellager 15x32x8
62 1900900201 23.75 28.74

Borgring
63 3607030355 13.93 16.86

Afdichtschijf
64 1600108000 1.18 1.43

Afstandsbus
65 1600300026 6.54 7.91

Groefkogellager 15x35x11
66 1900900303 18.19 22.01

Compensatieschijf
67 1600102003 1.18 1.43

Borgring
68 2916660014 1.18 1.43

Afstandsbus
69 1600300027 3.31 4.01

Recht Tandwiel Z=50
70 1606317045 44.82 54.23

Niet meer leverbaar, geen vervanging
71 1606328044

Compensatieschijf
72 1600100631 1.18 1.43

Viltschijf
96 1600108003 0.83 1.00

Lagerdeksel
97 1600501019 18.19 22.01

Groefkogellager 17x35x10
98 1600900001 18.19 22.01

Lagerflens
99 1605820096 168.86 204.32

Cilinderkopschroef
100 2910021125 0.83 1.00

Extra Handgreep
650 160202509Z 12.41 15.02

Extra Handgreep
650 16020250A1 11.88 14.37

Geen informatie beschikbaar, niet bestelbaar
651 1608571027

Niet meer leverbaar, geen vervanging
800 3605133019

Koolborstelset
802 1607014101 8.45 10.22
