Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601103017 ( UB2J77 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

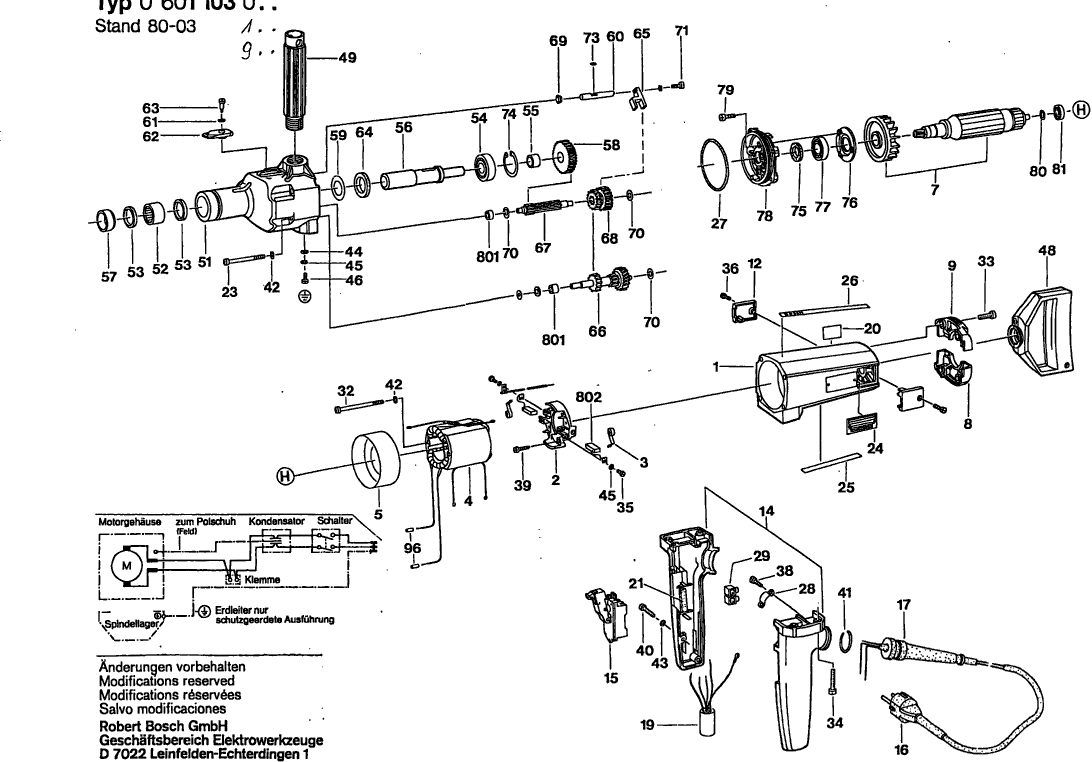

Tekeningen van de Bosch 0601103017 ( UB2J77 )
Onderdelen lijst van de Bosch 0601103017 ( UB2J77 )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Niet meer leverbaar, geen vervanging | ||||
| 1 | 1605108045 | |||
| Borstelhouder | ||||
| 2 | 1604336006 | 15.71 | 19.01 | |
| Spiraalveer | ||||
| 3 | 1604652015 | 1.94 | 2.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 4 | 1604220039 | |||
| Luchtgeleidingsring | ||||
| 5 | 1600209002 | 3.31 | 4.01 | |
| Niet meer leverbaar, geen vervanging | ||||
| 7 | 1604010048 | |||
| Deksel | ||||
| 8 | 3605500058 | 10.73 | 12.98 | |
| Deksel | ||||
| 9 | 3605500059 | 11.88 | 14.37 | |
| Afsluitdeksel BLAUW | ||||
| 12 | 3605500057 | 0.83 | 1.00 | |
| Handgreep BLAUW | ||||
| 14 | 3605132023 | 44.82 | 54.23 | |
| Schakelaar | ||||
| 15 | 1607200037 | 40.61 | 49.14 | |
| Leid Voor Netaansluiting CH 4,15m 2 x 1,0mm H05 V | ||||
| 16 | 1604460015 | 15.71 | 19.01 | |
| Doorvoerbuisje | ||||
| 17 | 3600703011 | 2.24 | 2.71 | |
| Ontstoringsfilter | ||||
| 19 | 1607328034 | 3.31 | 4.01 | |
| Aanwijzingsplaat | ||||
| 20 | 1601110058 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 21 | 1602381001 | |||
| Cilinderkopschroef DIN 84-BM5x82 | ||||
| 23 | 1603410001 | 1.18 | 1.43 | |
| Typeplaat | ||||
| 24 | 160111A3H3 | 1.94 | 2.35 | |
| Firmaplaat | ||||
| 25 | 1601110005 | 1.18 | 1.43 | |
| Firmaplaat | ||||
| 26 | 1601110003 | 1.18 | 1.43 | |
| O-ring | ||||
| 27 | 1600210006 | 1.18 | 1.43 | |
| Klembevestiging | ||||
| 28 | 1601302014 | 1.18 | 1.43 | |
| Aansluitklem | ||||
| 29 | 1601091003 | 0.83 | 1.00 | |
| Cilinderkopschroef | ||||
| 32 | 2910021181 | 0.83 | 1.00 | |
| Cilinderkopschroef | ||||
| 33 | 2910011162 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 34 | 2910021163 | |||
| Cilinderkopschroef | ||||
| 35 | 2910021118 | 0.83 | 1.00 | |
| Cilinderkopschroef | ||||
| 36 | 2910021125 | 0.83 | 1.00 | |
| Cilinderkopschroef | ||||
| 38 | 2910021116 | 1.70 | 2.06 | |
| Plaatschroef | ||||
| 39 | 2910211019 | 0.83 | 1.00 | |
| Cilinderkopschroef | ||||
| 40 | 2910021122 | 1.70 | 2.06 | |
| Snapring 32 DIN 9045 | ||||
| 41 | 2916600017 | 0.83 | 1.00 | |
| Veerring DIN 127-B 5 | ||||
| 42 | 2916680006 | 0.83 | 1.00 | |
| Veerring | ||||
| 43 | 2916681005 | 0.83 | 1.00 | |
| Onderlegschijf A 4,3 DIN 125-ST | ||||
| 44 | 2916010410 | 0.83 | 1.00 | |
| Verende Sluitring DIN 137-A4 | ||||
| 45 | 1600150006 | 5.33 | 6.45 | |
| Cilinderkopschroef | ||||
| 46 | 2910110116 | 0.83 | 1.00 | |
| Handgreep DONKERBLAUW | ||||
| 48 | 3605133010 | 40.61 | 49.14 | |
| Handgreep | ||||
| 49 | 1600763010 | 36.85 | 44.59 | |
| Taatslager | ||||
| 51 | 3605806066 | 271.34 | 328.32 | |
| Naaldhuls | ||||
| 52 | 1600910013 | 4.70 | 5.69 | |
| Radiaale Asafdichtring | ||||
| 53 | 1600283003 | 3.31 | 4.01 | |
| Groefkogellager | ||||
| 54 | 1600900004 | 13.93 | 16.86 | |
| Afstandsbus | ||||
| 55 | 1600300028 | 2.24 | 2.71 | |
| BOORSPIL | ||||
| 56 | 1606135009 | 73.72 | 89.20 | |
| Compensatieschijf | ||||
| 57 | 1600100631 | 1.18 | 1.43 | |
| Recht Tandwiel Z=50 | ||||
| 58 | 1606317045 | 44.82 | 54.23 | |
| Compensatieschijf 0,8 MM DIK | ||||
| 59 | 1600102678 | 1.94 | 2.35 | |
| Stelbout | ||||
| 60 | 1603104005 | 44.82 | 54.23 | |
| Compensatieschijf 0,2 MM DIK | ||||
| 61 | 1420100620 | 1.18 | 1.43 | |
| Schakelhefboom | ||||
| 62 | 1602026026 | 8.45 | 10.22 | |
| Cilinderkopschroef M3,5x5,5 MM | ||||
| 63 | 1603413005 | 2.24 | 2.71 | |
| Viltring | ||||
| 64 | 1600205009 | 1.18 | 1.43 | |
| Schakelhefboom | ||||
| 65 | 1602120006 | 5.33 | 6.45 | |
| As Met Tandwiel Z=15/26/33 | ||||
| 66 | 1606328060 | 233.78 | 282.87 | |
| As Met Tandwiel Z=12 | ||||
| 67 | 1606309036 | 91.56 | 110.79 | |
| Recht Tandwiel Z=30/41 | ||||
| 68 | 1606328059 | 113.29 | 137.08 | |
| Radiaale Asafdichtring | ||||
| 69 | 1600283003 | 3.31 | 4.01 | |
| Compensatieschijf | ||||
| 70 | 1600100631 | 1.18 | 1.43 | |
| Cilinderkopschroef | ||||
| 71 | 2910021122 | 1.70 | 2.06 | |
| Veerring DIN 127-B3,5 | ||||
| 73 | 2916680004 | 1.70 | 2.06 | |
| Borgring | ||||
| 74 | 2916660019 | 3.31 | 4.01 | |
| Viltschijf | ||||
| 75 | 1600108003 | 0.83 | 1.00 | |
| Lagerdeksel | ||||
| 76 | 1600501019 | 18.19 | 22.01 | |
| Groefkogellager 17x35x10 | ||||
| 77 | 1600900001 | 18.19 | 22.01 | |
| Tussenlager | ||||
| 78 | 3605820033 | 101.94 | 123.35 | |
| Cilinderkopschroef | ||||
| 79 | 2910021125 | 0.83 | 1.00 | |
| Compensatieschijf 0,10 MM DIK | ||||
| 80 | 1420100023 | 1.18 | 1.43 | |
| Compensatieschijf | ||||
| 80 | 1600100632 | 0.83 | 1.00 | |
| Groefkogellager | ||||
| 81 | 1900905018 | 13.93 | 16.86 | |
| Adereindhuls | ||||
| 96 | 1900452003 | 1.94 | 2.35 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 650 | 1601030009 | |||
| Lagerbus | ||||
| 801 | 1600300902 | 12.41 | 15.02 | |
| Koolborstelset | ||||
| 802 | 1607014102 | 8.45 | 10.22 | |
