Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0611210703 ( UBH2/14SE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

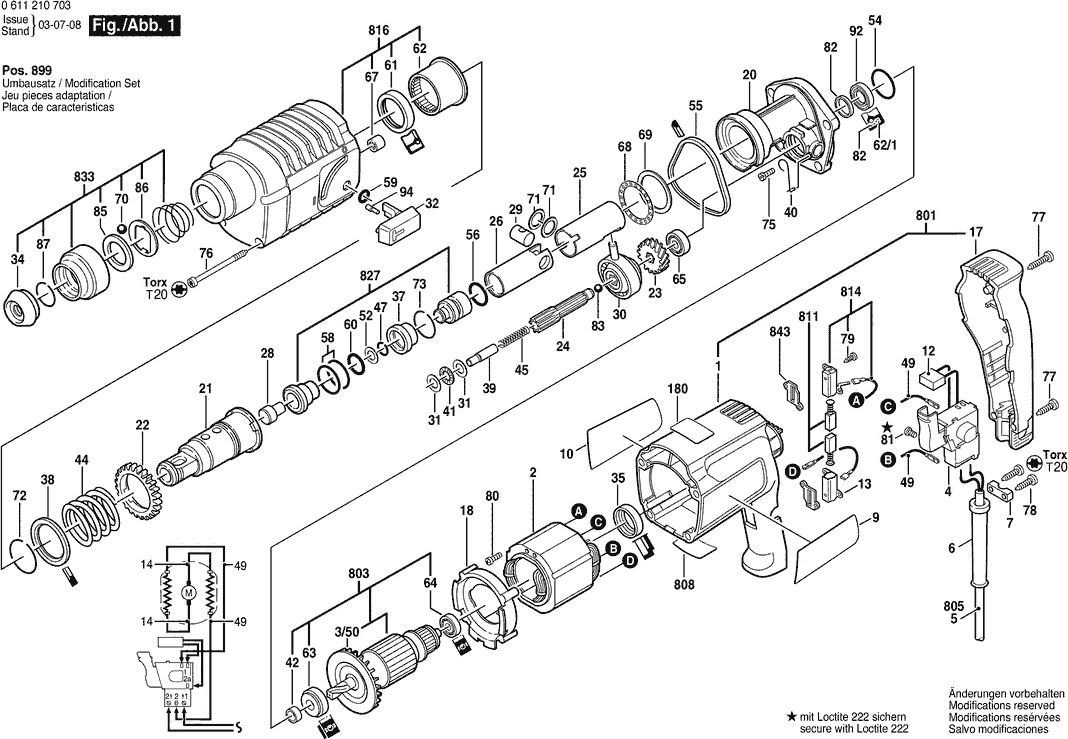

Tekeningen van de Bosch 0611210703 ( UBH2/14SE )
Onderdelen lijst van de Bosch 0611210703 ( UBH2/14SE )
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Poolschoen | ||||
2 | 2604220429 | 20.42 | 24.71 | |
Ventilator | ||||
3/50 | 1616610072 | 1.70 | 2.06 | |
Niet meer leverbaar, geen vervanging | ||||
4 | 2607200371 | |||
Doorvoerbuisje | ||||
6 | 2600703011 | 2.24 | 2.71 | |
Doorvoerbuisje | ||||
6 | 2600703012 | 2.24 | 2.71 | |
Leidinghouder | ||||
7 | 1611035005 | 1.70 | 2.06 | |
Firmaplaat | ||||
9 | 1611110423 | 1.18 | 1.43 | |
Firmaplaat | ||||
10 | 1611110424 | 1.18 | 1.43 | |
Niet meer leverbaar, geen vervanging | ||||
12 | 1607328028 | |||
Niet meer leverbaar, geen vervanging | ||||
17 | 1615132034 | |||
Afdekschijf | ||||
18 | 2601328033 | 2.71 | 3.28 | |
Luchtgeleidingsring | ||||
18 | 1610522008 | 0.83 | 1.00 | |
Slagmechanisme | ||||
20 | 1617000353 | 67.25 | 81.37 | |
Niet meer leverbaar, geen vervanging | ||||
21 | 1616490027 | |||
Recht Tandwiel | ||||
22 | 1616320007 | 5.83 | 7.05 | |
Niet meer leverbaar, geen vervanging | ||||
23 | 1616320002 | |||
Tandas | ||||
24 | 1613060010 | 49.56 | 59.97 | |
Lagerhuls | ||||
25 | 1610400022 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
26 | 1618700050 | |||
Slagbout | ||||
28 | 1613124026 | 2.24 | 2.71 | |
Zuigerpen | ||||
29 | 1613105012 | 2.71 | 3.28 | |
Aandrijflager | ||||
30 | 1615819005 | 26.84 | 32.48 | |
Lagerschijf | ||||
31 | 1610100003 | 1.18 | 1.43 | |
Knevelgreep | ||||
32 | 1612026023 | 1.94 | 2.35 | |
Veiligheidsdop | ||||
34 | 1610508008 | 1.70 | 2.06 | |
Rubbersluitring | ||||
35 | 1610206021 | 1.18 | 1.43 | |
Dempingsbus | ||||
37 | 1610390008 | 0.83 | 1.00 | |
Steunschijf | ||||
38 | 1610102020 | 0.83 | 1.00 | |
Cilindrische Pen | ||||
39 | 1613100013 | 1.70 | 2.06 | |
Borgveer | ||||
40 | 1614690001 | 0.83 | 1.00 | |
Rollenkrans | ||||
41 | 1610920003 | 3.31 | 4.01 | |
Tussenring | ||||
42 | 1610202012 | 4.10 | 4.96 | |
Drukveer | ||||
44 | 1614633001 | 1.70 | 2.06 | |
Drukveer | ||||
45 | 1614614001 | 0.83 | 1.00 | |
Snapring | ||||
47 | 1614601001 | 0.83 | 1.00 | |
Elektrische Leiding | ||||
49 | 2604448005 | 1.18 | 1.43 | |
Afstandsschijf | ||||
52 | 1610101614 | 0.83 | 1.00 | |
O-ring | ||||
54 | 1610210068 | 1.18 | 1.43 | |
Afdichtring | ||||
55 | 1610206023 | 2.24 | 2.71 | |
O-Ring 13,0x3,0 MM | ||||
56 | 1610210057 | 1.94 | 2.35 | |
O-ring | ||||
58 | 1610210058 | 1.94 | 2.35 | |
O-ring | ||||
59 | 1610210069 | 0.83 | 1.00 | |
O-ring | ||||
60 | 1610210073 | 1.70 | 2.06 | |
Radiaale Asafdichtring | ||||
61 | 1610283017 | 5.83 | 7.05 | |
Glijlager | ||||
62 | 1610202026 | 4.10 | 4.96 | |
Groefkogellager | ||||
63 | 1610905048 | 6.54 | 7.91 | |
Groefkogellager | ||||
64 | 1610905025 | 5.33 | 6.45 | |
Niet meer leverbaar, geen vervanging | ||||
65 | 1900900228 | |||
Niet meer leverbaar, geen vervanging | ||||
67 | 1610910064 | |||
Rollenkrans | ||||
68 | 1610920002 | 2.71 | 3.28 | |
Lagerschijf | ||||
69 | 1610102617 | 1.70 | 2.06 | |
Kogel | ||||
70 | 1903230013 | 1.70 | 2.06 | |
Afstandsschijf | ||||
71 | 1610101011 | 1.18 | 1.43 | |
Snapring | ||||
72 | 2916540018 | 2.71 | 3.28 | |
Snapring | ||||
73 | 1614601009 | 0.83 | 1.00 | |
Cilinderkopschroef DIN 84-AM5x16-8.8 | ||||
75 | 2910021158 | 0.83 | 1.00 | |
Plaatschroef | ||||
76 | 1613435009 | 1.18 | 1.43 | |
Plaatschroef | ||||
77 | 2910211021 | 1.18 | 1.43 | |
Plaatschroef | ||||
78 | 1603435050 | 1.18 | 1.43 | |
Plaatschroef DIN 7971-B 2,9x13 | ||||
79 | 2910211206 | 0.83 | 1.00 | |
Plaatschroef | ||||
79 | 2910211005 | 0.83 | 1.00 | |
Kruiskopschroef | ||||
80 | 2603435015 | 1.70 | 2.06 | |
Cilinderkopschroef | ||||
81 | 2603410001 | 1.18 | 1.43 | |
Smeervilt | ||||
82 | 1610205004 | 0.83 | 1.00 | |
Kogel | ||||
83 | 1903230309 | 1.18 | 1.43 | |
Beschermhuls | ||||
85 | 1617000163 | 5.83 | 7.05 | |
Beschermhuls | ||||
86 | 1617000163 | 5.83 | 7.05 | |
Snapring | ||||
87 | 160460102S | 0.83 | 1.00 | |
Radiaale Asafdichtring | ||||
92 | 1610283018 | 0.83 | 1.00 | |
Aanslagbout | ||||
94 | 1613120017 | 1.18 | 1.43 | |
Extra Handgreep | ||||
120 | 1612025019 | 5.33 | 6.45 | |
Gereedschapsklem | ||||
121 | 1618040048 | 6.54 | 7.91 | |
Hamerschroef | ||||
122 | 1613490002 | 3.31 | 4.01 | |
Klemring | ||||
123 | 1611316006 | 1.94 | 2.35 | |
Klemring | ||||
123/1 | 1611316003 | 1.94 | 2.35 | |
Cilindrische Pen | ||||
124 | 1613100012 | 1.94 | 2.35 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
700 | 1617000132 | |||
Verzonken Schroef | ||||
700/20 | 2603421226 | 1.18 | 1.43 | |
Boorklauw | ||||
701 | 1608571069 | 20.42 | 24.71 | |
Boorhoudersleutel | ||||
701/10 | 2607950007 | 5.33 | 6.45 | |
Niet meer leverbaar, geen vervanging | ||||
711 | 1617000133 | |||
Snapring | ||||
711/10/2 | 2604601004 | 1.18 | 1.43 | |
Niet meer leverbaar, geen vervanging | ||||
711/20 | 1608521004 | |||
Niet meer leverbaar, geen vervanging | ||||
711/30 | 2607000248 | |||
Niet meer leverbaar, geen vervanging | ||||
711/40 | 1608511020 | |||
Extra Handgreep | ||||
720 | 2602025070 | 11.88 | 14.37 | |
Onderdelenset | ||||
720/8 | 1617000925 | 12.41 | 15.02 | |
Diepteaanslag | ||||
751 | 1613001009 | 2.71 | 3.28 | |
Niet meer leverbaar, geen vervanging | ||||
801 | 1615108045 | |||
ANKER 220-230V | ||||
803 | 1614010035 | 73.72 | 89.20 | |
Leid Voor Netaansluiting | ||||
805 | 1607000227 | 20.42 | 24.71 | |
Typeplaat | ||||
808 | 160111A3H3 | 1.94 | 2.35 | |
Niet meer leverbaar, geen vervanging | ||||
811 | 1607014117 | |||
Niet meer leverbaar, geen vervanging | ||||
814 | 1617000130 | |||
Transmissiehuis | ||||
816 | 1615806077 | 40.61 | 49.14 | |
Slagblok | ||||
827 | 1617000338 | 23.75 | 28.74 | |
Beschermhuls | ||||
833 | 1617000163 | 5.83 | 7.05 | |
Niet meer leverbaar, geen vervanging | ||||
843 | 2601015047 | |||
Slagmechanisme | ||||
899 | 1617000353 | 67.25 | 81.37 |
