Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0611207703 ( UBH3/20SE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

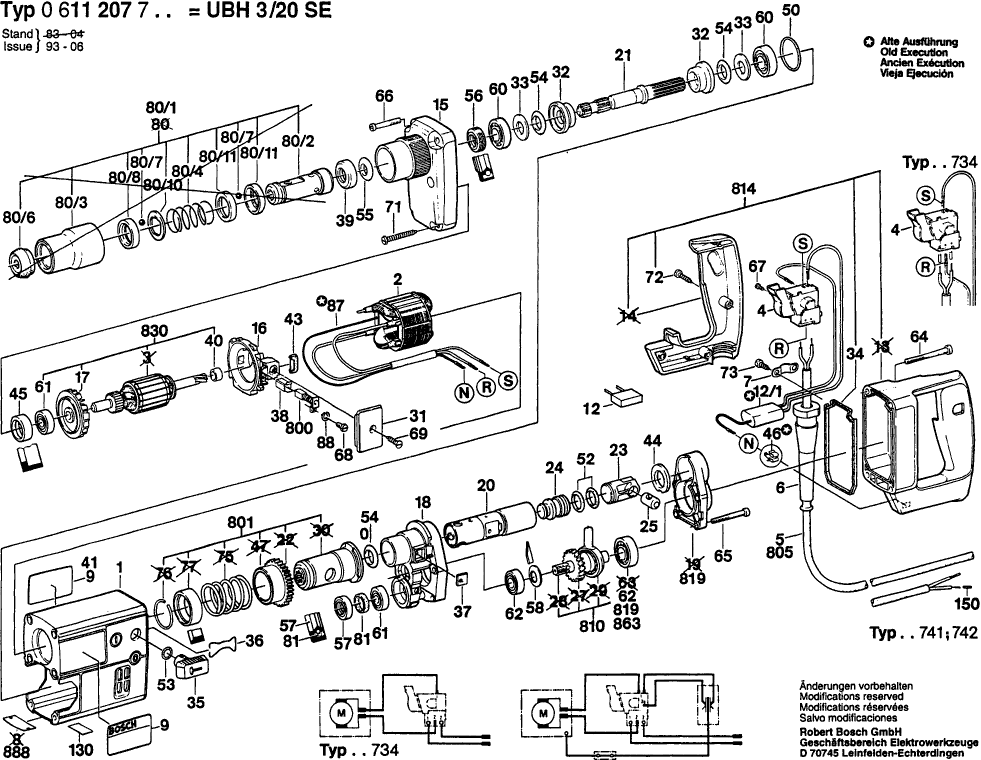

Tekeningen van de Bosch 0611207703 ( UBH3/20SE )
Onderdelen lijst van de Bosch 0611207703 ( UBH3/20SE )
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Motorhuis | ||||
1 | 1615108008 | 0.83 | 1.00 | |
Poolschoen 220V | ||||
2 | 1614220070 | 26.84 | 32.48 | |
Aan/Uit-Schakelaar | ||||
4 | 2607200371 | 44.82 | 54.23 | |
Doorvoerbuisje | ||||
6 | 3600703011 | 2.24 | 2.71 | |
Klembevestiging | ||||
7 | 1601302014 | 1.18 | 1.43 | |
Firmaplaat | ||||
9 | 1611110154 | 0.83 | 1.00 | |
Ontstoringsfilter | ||||
12 | 1607328028 | 4.10 | 4.96 | |
Carterdeksel | ||||
15 | 1615500277 | 29.75 | 36.00 | |
Luchtgeleidingsring | ||||
16 | 1615820059 | 4.70 | 5.69 | |
Ventilator | ||||
17 | 2606610059 | 2.71 | 3.28 | |
Lagerblok | ||||
18 | 1615820058 | 73.72 | 89.20 | |
Leibuis | ||||
20 | 1615806031 | 73.72 | 89.20 | |
Niet meer leverbaar, geen vervanging | ||||
21 | 1618597030 | |||
HAMERZUIGER | ||||
23 | 1618700045 | 18.19 | 22.01 | |
SLAGBOUT | ||||
24 | 1618710040 | 11.88 | 14.37 | |
Zuigerpen | ||||
25 | 1613105012 | 2.71 | 3.28 | |
Afsluitdeksel | ||||
31 | 1615500278 | 1.70 | 2.06 | |
Afstandsbus | ||||
32 | 1610329000 | 1.18 | 1.43 | |
Steunschijf 2,0 MM DIK | ||||
33 | 1610101611 | 1.18 | 1.43 | |
Afdichtframe | ||||
34 | 1611015022 | 3.31 | 4.01 | |
KNEVELGREEP ZWART | ||||
35 | 1612026017 | 2.24 | 2.71 | |
Borgveer | ||||
36 | 1614680002 | 2.24 | 2.71 | |
Afdichtplaat | ||||
37 | 1611031004 | 1.94 | 2.35 | |
Borstelhouder | ||||
38 | 1614336003 | 1.18 | 1.43 | |
Steun ring | ||||
39 | 1610508006 | 1.94 | 2.35 | |
Tussenring | ||||
40 | 1610200011 | 5.33 | 6.45 | |
Rubberbuffer | ||||
43 | 1611091004 | 0.83 | 1.00 | |
Rubbersluitring | ||||
44 | 1610109015 | 1.94 | 2.35 | |
Rubbersluitring | ||||
45 | 1610206017 | 1.70 | 2.06 | |
Contactveer | ||||
46 | 1611329003 | 0.83 | 1.00 | |
O-ring | ||||
50 | 1610210087 | 1.18 | 1.43 | |
O-ring 16,0x3,15 MM | ||||
52 | 1610210038 | 1.94 | 2.35 | |
O-ring | ||||
53 | 1610210046 | 1.70 | 2.06 | |
Niet meer leverbaar, geen vervanging | ||||
54 | 1610210040 | |||
O-ring 11,0x7,0 MM | ||||
55 | 1610210035 | 2.24 | 2.71 | |
Radiaale Asafdichtring | ||||
56 | 1610283015 | 2.71 | 3.28 | |
Radiaale Asafdichtring Ø13,8xØ26x7,5 MM | ||||
57 | 1610283014 | 7.58 | 9.17 | |
Schotelveer | ||||
58 | 1610550026 | 1.18 | 1.43 | |
Groefkogellager 15x32x9 | ||||
60 | 1900900272 | 18.19 | 22.01 | |
Groefkogellager | ||||
61 | 1900905025 | 15.71 | 19.01 | |
Groefkogellager | ||||
62 | 1900900287 | 18.19 | 22.01 | |
Inbusbout M 5x50 DIN 912-8.8 | ||||
64 | 2910141174 | 1.94 | 2.35 | |
Inbusbout | ||||
65 | 2910141168 | 2.24 | 2.71 | |
Inbusbout | ||||
66 | 2910141168 | 2.24 | 2.71 | |
Cilinderkopschroef | ||||
67 | 2603410001 | 1.18 | 1.43 | |
Cilinderkopschroef | ||||
68 | 2910021118 | 0.83 | 1.00 | |
Plaatschroef BZ 3,9x13 DIN 7972 | ||||
69 | 2910601018 | 0.83 | 1.00 | |
Plaatschroef | ||||
71 | 2910211038 | 1.18 | 1.43 | |
Plaatschroef | ||||
72 | 2910211021 | 1.18 | 1.43 | |
Plaatschroef | ||||
73 | 2910211018 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
80/1 | 1618598131 | |||
Niet meer leverbaar, geen vervanging | ||||
80/10 | 1618598131 | |||
Beschermhuls | ||||
80/20 | 1610499009 | 4.10 | 4.96 | |
Drukveer | ||||
80/30 | 1614632000 | 0.83 | 1.00 | |
Veiligheidsdop | ||||
80/40 | 1610508008 | 1.70 | 2.06 | |
Kogel | ||||
80/50 | 1903230013 | 1.70 | 2.06 | |
Aanloopring | ||||
80/60 | 1610251002 | 5.33 | 6.45 | |
Bevestigingsplaat | ||||
80/70 | 1610190007 | 1.70 | 2.06 | |
Borgring | ||||
80/80 | 1610250003 | 4.70 | 5.69 | |
Snapring DIN 7993-A22 | ||||
80/90 | 2916540012 | 2.24 | 2.71 | |
Smeervilt | ||||
81 | 1610205003 | 1.18 | 1.43 | |
Niet meer leverbaar, geen vervanging | ||||
87 | 1614448000 | |||
Veerring | ||||
88 | 2916690003 | 0.83 | 1.00 | |
Gereedschapsklem | ||||
121 | 1618040077 | 13.93 | 16.86 | |
Schroefdraadbout | ||||
122 | 1613521001 | 3.31 | 4.01 | |
Klemring | ||||
123 | 1611316003 | 1.94 | 2.35 | |
Cilindrische Pen | ||||
124 | 1613100012 | 1.94 | 2.35 | |
Vleugelschroef | ||||
125 | 1613480009 | 1.18 | 1.43 | |
Niet meer leverbaar, geen vervanging | ||||
126 | 1613300006 | |||
Spanplaat | ||||
127 | 1611030009 | 2.24 | 2.71 | |
Waarschuwingsplaatje | ||||
130 | 3601119137 | 2.56 | 3.10 | |
Adapter SDS-Plus 1/2 | ||||
700 | 1617000132 | 28.08 | 33.98 | |
Verzonken Schroef | ||||
700/20 | 2603421226 | 1.18 | 1.43 | |
Boorklauw | ||||
701 | 1608571069 | 20.42 | 24.71 | |
Boorhoudersleutel | ||||
701 | 2607950007 | 5.33 | 6.45 | |
Diepteaanslag | ||||
715 | 1613001009 | 2.71 | 3.28 | |
Handvat metaal | ||||
720 | 1612025020 | 0.83 | 1.00 | |
Draagbak | ||||
750 | 1615438077 | 0.83 | 1.00 | |
Koolborstel | ||||
800 | 1617014112 | 18.19 | 22.01 | |
ET-RATELKOPPELING | ||||
801 | 1617031017 | 91.56 | 110.79 | |
Leid Voor Netaansluiting | ||||
805 | 1607000228 | 20.42 | 24.71 | |
Onderdelenset | ||||
810 | 1617000902 | 73.72 | 89.20 | |
Onderdelenset | ||||
814 | 1617000924 | 49.56 | 59.97 | |
Onderdelenset | ||||
815 | 1617000038 | 7.58 | 9.17 | |
Onderdelenset | ||||
819 | 1617000926 | 13.93 | 16.86 | |
Niet meer leverbaar, geen vervanging | ||||
830 | 1614010031 | |||
Groefkogellager 12x32x10 | ||||
863 | 1900900302 | 15.71 | 19.01 | |
Typeplaat | ||||
888 | 160111A3H3 | 1.94 | 2.35 |
