Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0611205036 ( UBH4/26 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

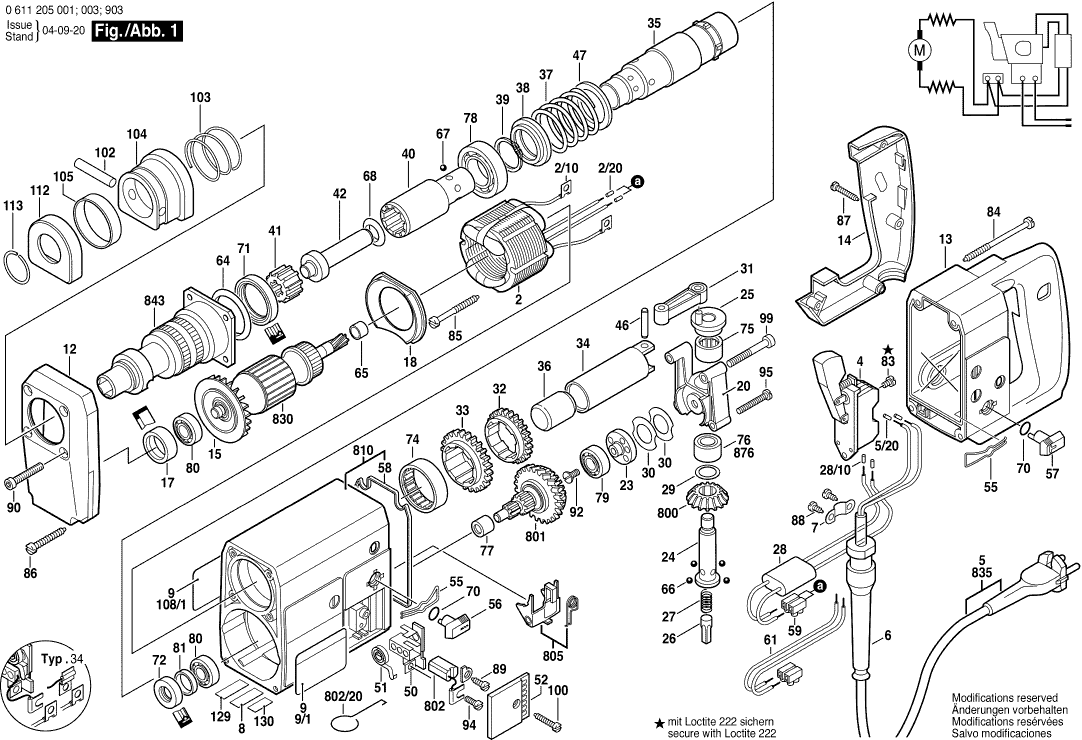

Tekeningen van de Bosch 0611205036 ( UBH4/26 )
Onderdelen lijst van de Bosch 0611205036 ( UBH4/26 )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Niet meer leverbaar, geen vervanging | ||||
| 2 | 1614220049 | |||
| Kabelschoen Ø 4,3 MM | ||||
| 2/10 | 1671353005 | 0.83 | 1.00 | |
| Adereindhuls Ø1,3xØ1,6x10 MM | ||||
| 2/20 | 1610452003 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 4 | 1617200017 | |||
| Adereindhuls | ||||
| 5/20 | 3604477008 | 0.83 | 1.00 | |
| Doorvoerbuisje | ||||
| 6 | 3600703011 | 2.24 | 2.71 | |
| Klembevestiging | ||||
| 7 | 1601302013 | 1.18 | 1.43 | |
| Klembevestiging | ||||
| 7 | 1601302014 | 1.18 | 1.43 | |
| Typeplaat | ||||
| 8 | 1611104001 | 1.18 | 1.43 | |
| Firmaplaat | ||||
| 9 | 1611110156 | 0.83 | 1.00 | |
| Carterdeksel | ||||
| 12 | 1615500280 | 29.75 | 36.00 | |
| Transmissiehuis | ||||
| 13 | 1615806024 | 23.75 | 28.74 | |
| Hendelplaat | ||||
| 14 | 1615132016 | 0.83 | 1.00 | |
| Ventilator | ||||
| 15 | 1616610052 | 2.24 | 2.71 | |
| Niet meer leverbaar, geen vervanging | ||||
| 17 | 1610206017 | |||
| Luchtgeleidingsring | ||||
| 18 | 1610522005 | 1.94 | 2.35 | |
| Lagerblok | ||||
| 20 | 1615820087 | 18.19 | 22.01 | |
| Lagerflens | ||||
| 23 | 1615700024 | 10.73 | 12.98 | |
| Krukas | ||||
| 24 | 1613124019 | 44.82 | 54.23 | |
| Excentriekbout | ||||
| 25 | 1613180002 | 33.45 | 40.47 | |
| Drukbout | ||||
| 26 | 1613105010 | 12.41 | 15.02 | |
| Drukveer | ||||
| 27 | 1604612002 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 28 | 1617328002 | |||
| Adereindhuls | ||||
| 28/10 | 3604477008 | 0.83 | 1.00 | |
| Afstandsschijf 1,8 MM DIK | ||||
| 29 | 1610101610 | 2.71 | 3.28 | |
| Compensatieschijf 0,2 MM DIK | ||||
| 30 | 1610132004 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 31 | 1612001030 | |||
| Recht Tandwiel Z=46/6 | ||||
| 32 | 1616317023 | 20.42 | 24.71 | |
| Recht Tandwiel Z=46/6 | ||||
| 33 | 1616317024 | 29.75 | 36.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 34 | 1618700035 | |||
| HAMERZUIGER | ||||
| 34/1 | 1618700051 | 13.93 | 16.86 | |
| Holle As Z=6 | ||||
| 35 | 1616130005 | 101.94 | 123.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 36 | 1613200005 | |||
| SLAGBLOK | ||||
| 36/1 | 1618710046 | 15.71 | 19.01 | |
| Drukveer | ||||
| 37 | 1614618001 | 4.70 | 5.69 | |
| Steun ring | ||||
| 38 | 1610328010 | 11.88 | 14.37 | |
| Borgring | ||||
| 39 | 2916650014 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 40 | 1616334007 | |||
| Lagerhuls | ||||
| 40/1 | 1616334010 | 81.47 | 98.58 | |
| Niet meer leverbaar, geen vervanging | ||||
| 41 | 1616490009 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 42 | 1613124021 | |||
| SLAGBOUT 15 MM | ||||
| 42/0/1 | 1613124027 | 29.75 | 36.00 | |
| Cilindrische Pen | ||||
| 46 | 1613101004 | 1.18 | 1.43 | |
| Steunschijf 3,0 MM DIK | ||||
| 47 | 1610102016 | 1.70 | 2.06 | |
| Borstelhouder | ||||
| 50 | 1604336017 | 5.83 | 7.05 | |
| Spiraalveer | ||||
| 51 | 1604652006 | 1.18 | 1.43 | |
| Carterdeksel | ||||
| 52 | 1615500281 | 1.94 | 2.35 | |
| Borgveer | ||||
| 55 | 1614680000 | 1.18 | 1.43 | |
| Schakelhefboom | ||||
| 56 | 1612026026 | 5.33 | 6.45 | |
| Niet meer leverbaar, geen vervanging | ||||
| 58 | 1611015025 | |||
| Klem | ||||
| 59 | 1611091002 | 0.83 | 1.00 | |
| O-Ring 62,0x4,0 MM | ||||
| 63 | 1610210089 | 1.70 | 2.06 | |
| O-ring | ||||
| 64 | 1900210145 | 1.18 | 1.43 | |
| Tussenring | ||||
| 65 | 1610300051 | 5.83 | 7.05 | |
| Kogel | ||||
| 66 | 1903230009 | 0.83 | 1.00 | |
| Kogel | ||||
| 67 | 1903230011 | 1.94 | 2.35 | |
| Dempingsring | ||||
| 68 | 1610210034 | 0.83 | 1.00 | |
| O-ring | ||||
| 69 | 1610210058 | 1.94 | 2.35 | |
| O-ring | ||||
| 70 | 1610210026 | 0.83 | 1.00 | |
| Afdichtring | ||||
| 71 | 1610283012 | 5.83 | 7.05 | |
| Radiaale Asafdichtring Ø13,8xØ26x7,5 MM | ||||
| 72 | 1610283014 | 7.58 | 9.17 | |
| Naaldhuls Ø35xØ42x12 MM | ||||
| 74 | 1610910051 | 5.83 | 7.05 | |
| Naaldhuls Ø14xØ22x13 MM | ||||
| 75 | 1610910056 | 11.88 | 14.37 | |
| Naaldhuls | ||||
| 76 | 1610910069 | 4.70 | 5.69 | |
| Naaldhuls | ||||
| 77 | 1610910057 | 2.24 | 2.71 | |
| Groefkogellager 25x47x12 | ||||
| 78 | 1900900275 | 26.84 | 32.48 | |
| Groefkogellager DIN 625 6000J C5 | ||||
| 79 | 1900900278 | 13.93 | 16.86 | |
| Groefkogellager 10x26x8 | ||||
| 80 | 1610905002 | 7.58 | 9.17 | |
| Smeervilt | ||||
| 81 | 1610205003 | 1.18 | 1.43 | |
| Cilinderkopschroef | ||||
| 83 | 2603410001 | 1.18 | 1.43 | |
| Plaatschroef | ||||
| 84 | 1613412001 | 1.18 | 1.43 | |
| Schroefdrvoeringsschroef | ||||
| 85 | 3603415560 | 0.83 | 1.00 | |
| Plaatschroef | ||||
| 86 | 2910211037 | 1.18 | 1.43 | |
| Plaatschroef | ||||
| 87 | 2910211021 | 1.18 | 1.43 | |
| Plaatschroef | ||||
| 88 | 2910211018 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 89 | 2910211017 | |||
| Inbusbout | ||||
| 90 | 2910141166 | 1.18 | 1.43 | |
| Verzonken Schroef | ||||
| 92 | 1613421000 | 1.70 | 2.06 | |
| Cilinderkopschroef | ||||
| 94 | 2910021118 | 0.83 | 1.00 | |
| Cilinderkopschroef | ||||
| 95 | 2910021134 | 1.18 | 1.43 | |
| Inbusbout | ||||
| 99 | 2910141170 | 1.94 | 2.35 | |
| Plaatschroef BZ 3,9x19 DIN 7972 | ||||
| 100 | 2910601120 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 102 | 2917550184 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 103 | 1614616004 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 104 | 1610499004 | |||
| Rubbersluitring | ||||
| 105 | 1610206016 | 0.83 | 1.00 | |
| Firmaplaat | ||||
| 108/1 | 1611110468 | 2.24 | 2.71 | |
| Veiligheidsdop | ||||
| 112 | 1610590000 | 4.10 | 4.96 | |
| Niet meer leverbaar, geen vervanging | ||||
| 113 | 2916601014 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 115 | 1613001003 | |||
| Extra Handgreep | ||||
| 120 | 1612025019 | 5.33 | 6.45 | |
| Niet meer leverbaar, geen vervanging | ||||
| 121 | 1618040077 | |||
| Schroefdraadbout | ||||
| 122 | 1613521001 | 3.31 | 4.01 | |
| Klemring | ||||
| 123 | 1611316003 | 1.94 | 2.35 | |
| Cilindrische Pen | ||||
| 124 | 1613100012 | 1.94 | 2.35 | |
| Vleugelschroef | ||||
| 125 | 1613480009 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 126 | 1613300006 | |||
| Spanplaat | ||||
| 127 | 1611030009 | 2.24 | 2.71 | |
| Haakse Schroevendraaier | ||||
| 652 | 2607950004 | 1.18 | 1.43 | |
| Veiligheidsdop Ø11xØ20,5x25 MM | ||||
| 655/1 | 1610508005 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 656/20 | 1618598086 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 656/20/1 | 1618598087 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 705/2 | 1618598074 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 706 | 1618598089 | |||
| Snapring | ||||
| 706/20 | 2916600007 | 2.24 | 2.71 | |
| Niet meer leverbaar, geen vervanging | ||||
| 756/20 | 1618598123 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 760 | 1618571008 | |||
| Boorklauw | ||||
| 770 | 1608571069 | 20.42 | 24.71 | |
| Boorhoudersleutel | ||||
| 770/800 | 2607950007 | 5.33 | 6.45 | |
| Schroefdraadpen | ||||
| 770/801 | 1603400001 | 0.83 | 1.00 | |
| Kegelwiel Z=33 | ||||
| 800 | 1616333005 | 44.82 | 54.23 | |
| Onderdelenset Z=9/16/48 | ||||
| 801 | 1617000930 | 148.65 | 179.87 | |
| Koolborstelset | ||||
| 802 | 1617014106 | 15.71 | 19.01 | |
| Uittrekhaak | ||||
| 802/20 | 1604682006 | 1.18 | 1.43 | |
| Onderdelenset | ||||
| 804 | 1617000062 | 0.83 | 1.00 | |
| Onderdelenset | ||||
| 805 | 1617000064 | 13.93 | 16.86 | |
| Onderdelenset | ||||
| 806 | 1617000085 | 0.83 | 1.00 | |
| Typeplaat | ||||
| 808 | 160111A3H3 | 1.94 | 2.35 | |
| Onderdelenset | ||||
| 810 | 1617000060 | 148.65 | 179.87 | |
| Handvat metaal | ||||
| 813 | 1612025020 | 0.83 | 1.00 | |
| Onderdelenset | ||||
| 814 | 1617000038 | 7.58 | 9.17 | |
| Extra Handgreep | ||||
| 815 | 16020250A1 | 11.88 | 14.37 | |
| Anker 220-230V | ||||
| 830 | 1614010027 | 168.86 | 204.32 | |
| Leid Voor Netaansluiting | ||||
| 835 | 1607000227 | 20.42 | 24.71 | |
| Geleidingsband | ||||
| 843 | 1618597031 | 148.65 | 179.87 | |
| Niet meer leverbaar, geen vervanging | ||||
| 858 | 1611015017 | |||
| Naaldhuls Ø14xØ22x13 MM | ||||
| 876 | 1610910056 | 11.88 | 14.37 | |
