Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0611206003 ( UBH6/35D )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

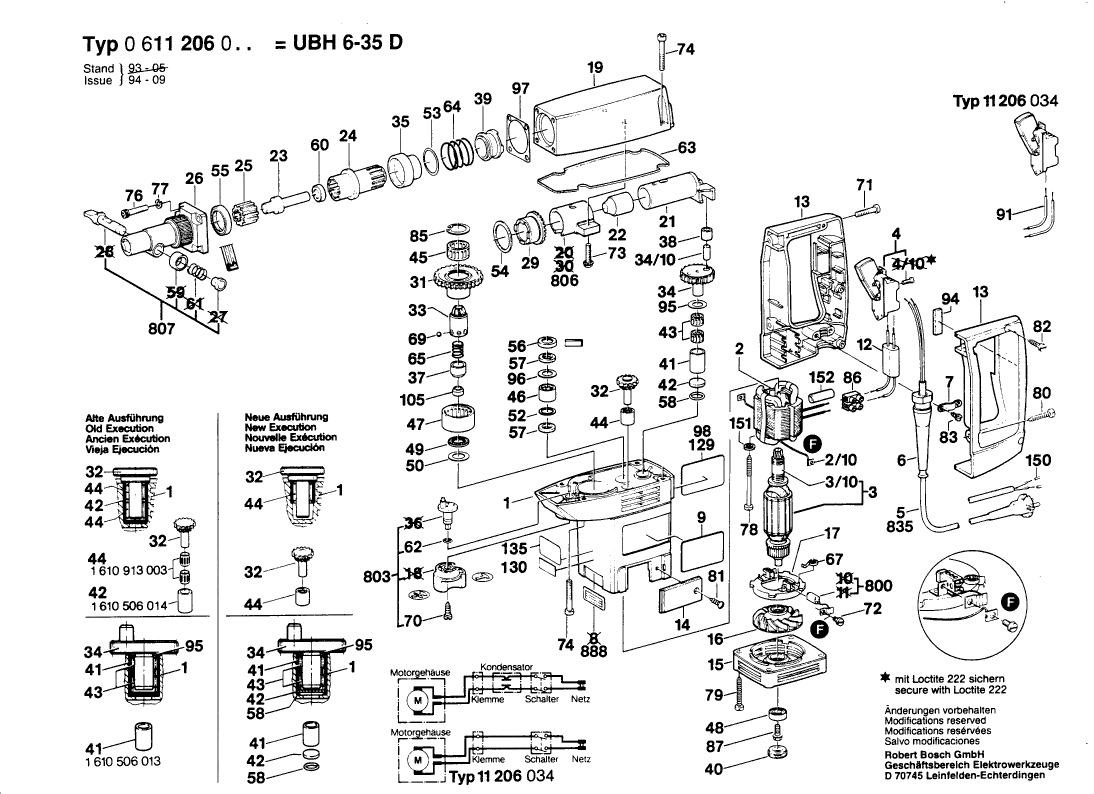

Tekeningen van de Bosch 0611206003 ( UBH6/35D )
Onderdelen lijst van de Bosch 0611206003 ( UBH6/35D )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuis | ||||
| 1 | 1615102137 | 155.51 | 188.17 | |
| Niet meer leverbaar, geen vervanging | ||||
| 2 | 1614220054 | |||
| KABELSCHOEN | ||||
| 2/10 | 1901350003 | 1.00 | 1.21 | |
| Anker 220-230V | ||||
| 3 | 1614010013 | 219.55 | 265.66 | |
| Niet meer leverbaar, geen vervanging | ||||
| 3/10 | 1610300045 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 4 | 1617200017 | |||
| DOORVOERBUISJE | ||||
| 6 | 1600703009 | 5.81 | 7.03 | |
| DOORVOERBUISJE | ||||
| 6 | 3600703011 | 2.86 | 3.46 | |
| KLEMBEVESTIGING | ||||
| 7 | 1601302014 | 2.18 | 2.64 | |
| Firmaplaat | ||||
| 9 | 1611110475 | 3.44 | 4.16 | |
| Niet meer leverbaar, geen vervanging | ||||
| 12 | 1617328002 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 13 | 1615132019 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 14 | 1615500283 | |||
| Lagerdeksel | ||||
| 15 | 1615808070 | 27.81 | 33.65 | |
| Niet meer leverbaar, geen vervanging | ||||
| 16 | 1616610053 | |||
| Borstelhouder | ||||
| 17 | 1614336000 | 14.94 | 18.08 | |
| Transmissiehuis | ||||
| 19 | 1615806026 | 155.51 | 188.17 | |
| HAMERZUIGER | ||||
| 21 | 1618700041 | 173.95 | 210.48 | |
| SLAGBLOK | ||||
| 22 | 1618710038 | 14.94 | 18.08 | |
| Niet meer leverbaar, geen vervanging | ||||
| 23 | 1613124029 | |||
| Geleidingsbus | ||||
| 24 | 1616490007 | 122.80 | 148.59 | |
| Niet meer leverbaar, geen vervanging | ||||
| 25 | 1616490005 | |||
| Geleidingsband | ||||
| 26 | 1618597023 | 122.80 | 148.59 | |
| Kegelwiel Z=31 | ||||
| 29 | 1616333010 | 110.30 | 133.46 | |
| Recht Tandwiel Z=51 | ||||
| 31 | 1616303001 | 88.83 | 107.48 | |
| Tandas Z=14/22 | ||||
| 32 | 1616312000 | 31.42 | 38.02 | |
| Kegelwiel Z=8 | ||||
| 33 | 1616333011 | 88.83 | 107.48 | |
| Excentriekas Z=36 | ||||
| 34 | 1616110025 | 88.83 | 107.48 | |
| LAGERBOUT | ||||
| 34/10 | 1613100011 | 3.44 | 4.16 | |
| Geleidemof | ||||
| 35 | 1610328011 | 27.81 | 33.65 | |
| Geleidemof | ||||
| 37 | 1610506015 | 13.13 | 15.89 | |
| Niet meer leverbaar, geen vervanging | ||||
| 38 | 1610300046 | |||
| Schakelring | ||||
| 39 | 1616490008 | 71.68 | 86.73 | |
| Draadring | ||||
| 40 | 1613344002 | 10.90 | 13.19 | |
| Lagerhuls | ||||
| 41 | 1610400029 | 11.37 | 13.76 | |
| Niet meer leverbaar, geen vervanging | ||||
| 42 | 1610000002 | |||
| Naaldkrans Ø13 MM | ||||
| 43 | 1610913004 | 4.18 | 5.06 | |
| Niet meer leverbaar, geen vervanging | ||||
| 44 | 1610910067 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 45 | 1610913002 | |||
| NAALDHULS | ||||
| 46 | 1600910011 | 14.94 | 18.08 | |
| Naaldhuls | ||||
| 47 | 1610910058 | 16.79 | 20.32 | |
| KOGELLAGER | ||||
| 48 | 1900905025 | 18.94 | 22.92 | |
| AXIAALNAALDKRANS | ||||
| 49 | 1610920001 | 3.44 | 4.16 | |
| AXIAALLAGERSCHIJF | ||||
| 50 | 1610101608 | 2.08 | 2.52 | |
| Niet meer leverbaar, geen vervanging | ||||
| 52 | 1610101607 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 53 | 1610102615 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 54 | 1610102614 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 55 | 1610283013 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 56 | 1610500004 | |||
| VILTRING | ||||
| 57 | 1610205002 | 1.00 | 1.21 | |
| O-RING | ||||
| 58 | 1610210075 | 2.40 | 2.90 | |
| Niet meer leverbaar, geen vervanging | ||||
| 60 | 1610290003 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 62 | 1900210104 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 63 | 1611015018 | |||
| Drukveer | ||||
| 64 | 1614616003 | 2.08 | 2.52 | |
| Drukveer | ||||
| 65 | 1614619004 | 3.44 | 4.16 | |
| SPIRAALVEER | ||||
| 67 | 1604652006 | 1.49 | 1.80 | |
| KOGEL | ||||
| 69 | 1903230011 | 2.40 | 2.90 | |
| CILINDERKOPSCHROEF | ||||
| 70 | 2910021122 | 2.08 | 2.52 | |
| PLAATSCHROEF | ||||
| 70 | 2910211020 | 2.08 | 2.52 | |
| Cilinderkopschroef DIN 84-AM5x25-5.8 | ||||
| 71 | 2910011164 | 1.00 | 1.21 | |
| CILINDERKOPSCHROEF | ||||
| 72 | 2910021118 | 1.00 | 1.21 | |
| Zeskant schroef | ||||
| 73 | 1613454002 | 4.18 | 5.06 | |
| INBUSBOUT | ||||
| 74 | 2910141168 | 2.86 | 3.46 | |
| Inbusbout M 6X30 | ||||
| 76 | 1613414006 | 1.49 | 1.80 | |
| Niet meer leverbaar, geen vervanging | ||||
| 77 | 2916690005 | |||
| Plaatschroef BZ4,8x63 MM | ||||
| 78 | 1603435008 | 1.49 | 1.80 | |
| PLAATSCHROEF | ||||
| 79 | 2910211037 | 1.49 | 1.80 | |
| PLAATSCHROEF | ||||
| 80 | 2910211036 | 1.00 | 1.21 | |
| Plaatschroef | ||||
| 81 | 2910601118 | 1.00 | 1.21 | |
| PLAATSCHROEF | ||||
| 82 | 2910211011 | 1.00 | 1.21 | |
| CILINDERKOPSCHROEF | ||||
| 83 | 2910021116 | 2.08 | 2.52 | |
| PLAATSCHROEF | ||||
| 83 | 2910211018 | 1.00 | 1.21 | |
| BORGRING | ||||
| 85 | 2916660012 | 1.49 | 1.80 | |
| KLEMLIJST | ||||
| 86 | 1901091110 | 1.49 | 1.80 | |
| Zeskant schroef | ||||
| 87 | 1613454001 | 2.08 | 2.52 | |
| Niet meer leverbaar, geen vervanging | ||||
| 94 | 1602381001 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 95 | 1610101609 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 96 | 1610102017 | |||
| AFDICHTPLAAT | ||||
| 97 | 1611015020 | 1.00 | 1.21 | |
| Borgring | ||||
| 105 | 1610502005 | 1.49 | 1.80 | |
| EXTRA HANDGREEP | ||||
| 120 | 1612025019 | 6.73 | 8.14 | |
| Niet meer leverbaar, geen vervanging | ||||
| 121 | 1618040077 | |||
| SCHROEFDRAADBOUT | ||||
| 122 | 1613521001 | 5.81 | 7.03 | |
| SPANBAND | ||||
| 123 | 1611316003 | 2.40 | 2.90 | |
| CILINDRISCHE PEN | ||||
| 124 | 1613100012 | 2.40 | 2.90 | |
| VLEUGELSCHROEF | ||||
| 125 | 1613480009 | 1.49 | 1.80 | |
| Niet meer leverbaar, geen vervanging | ||||
| 126 | 1613300006 | |||
| Spanplaat | ||||
| 127 | 1611030009 | 2.86 | 3.46 | |
| Firmaplaat | ||||
| 129 | 1611110476 | 3.44 | 4.16 | |
| AANWIJZINGSPLAAT | ||||
| 135 | 1611110387 | 1.49 | 1.80 | |
| ADEREINDHULS | ||||
| 150 | 1900452012 | 1.49 | 1.80 | |
| VEILIGHEIDSDOP | ||||
| 655 | 2600508019 | 1.49 | 1.80 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 700 | 1618571009 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 706 | 1618598094 | |||
| BOORKLAUW | ||||
| 708 | 1608571069 | 23.90 | 28.92 | |
| DIEPTEAANSLAG | ||||
| 715 | 1613001003 | 1.00 | 1.21 | |
| Extra Handgreep | ||||
| 720 | 1612025020 | 1.00 | 1.21 | |
| Extra Handgreep | ||||
| 720/1 | 2602025075 | 1.00 | 1.21 | |
| Draagbak | ||||
| 750 | 1615438142 | 1.00 | 1.21 | |
| Veiligheidsdop | ||||
| 755 | 1610508014 | 1.00 | 1.21 | |
| KOOLBORSTELSET | ||||
| 800 | 1617014108 | 16.79 | 20.32 | |
| Niet meer leverbaar, geen vervanging | ||||
| 803 | 1617000079 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 805 | 1617000057 | |||
| Lagerblok | ||||
| 806 | 1615819002 | 34.82 | 42.13 | |
| Niet meer leverbaar, geen vervanging | ||||
| 807 | 1617000014 | |||
| Onderdelenset | ||||
| 814 | 1617000038 | 9.67 | 11.70 | |
| LEID VOOR NETAANSLUITING | ||||
| 835 | 1607000227 | 23.90 | 28.92 | |
| TYPEPLAAT | ||||
| 888 | 160111A3H3 | 2.40 | 2.90 | |
